ABB DO02 Octal SPST继电器模块
时间: 2025-09-04浏览次数：
ABB DO02 Octal SPST继电器模块
ABB DO02 Octal SPST继电器模块

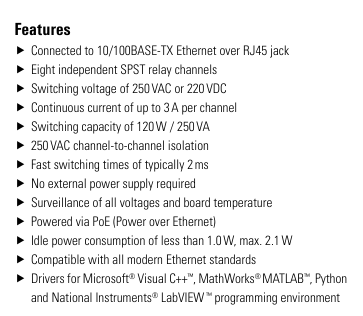

产品描述
DO02装置是一种通用且易于使用的八进制大电流高压SPST（单极单掷）继电器模块。八个通道中的每一个都可以单独打开或关闭。
DO02装置可以控制高达120 W/250 VA的电动或电动气动阀、加热器或AC/DC电机以及其他高功率设备。
多功能性和简单易用性使该设备成为工业应用和科学实验的理想选择。
模块核心功能与分类
（一）核心功能定位
DO02 作为通用型数字输出模块，核心用于 将控制器的数字信号转换为工业级输出信号，驱动现场执行器，关键功能包括：
多通道输出：单模块含 2 个独立输出通道，通道间电气隔离（部分型号支持），避免通道间干扰；
输出保护：集成过流保护、短路保护功能，部分型号支持过载自动恢复，防止执行器故障损坏模块；
状态指示：每通道配备 LED 指示灯，实时反馈输出状态（如 “ON” 亮、“OFF” 灭），便于现场故障诊断；
工业兼容性：支持宽温度范围运行，适配粉尘、振动等恶劣工业环境，输出电压 / 电流覆盖主流工业执行器需求。
（二）型号分类与差异
DO02 系列按 输出类型（晶体管 / 继电器）、供电电压、隔离方式 细分型号，核心差异如下（以文档标注的典型型号为例）：
型号后缀 输出类型 供电电压 隔离等级 典型应用场景
DO02-24D-O 晶体管（NPN） 24V DC 通道间光电隔离 驱动 DC 电磁阀、小型继电器（低功率负载）
DO02-24D-O-R 继电器输出 24V DC 继电器触点隔离 驱动 AC/DC 混合负载、高电压执行器
DO02-12D-O 晶体管（NPN） 12V DC 通道间光电隔离 低电压设备（如小型指示灯、传感器供电）
DO02-230A-O-R 继电器输出 230V AC 继电器触点隔离 驱动 AC 接触器、工业风机（高电压负载）
电气参数与性能指标
（一）核心电气参数（以典型型号 DO02-24D-O 为例）
参数类别 规格要求
供电电压 20~30V DC（宽范围适配，兼容工业 24V DC 标准电源）
供电电流 空载：≤10mA；满载（每通道 0.5A）：≤1.2A
输出通道 2 通道，独立控制，NPN 晶体管输出
输出电压范围 0~24V DC（匹配供电电压，输出电压随负载变化 ±5%）
输出电流 每通道最大 0.5A（持续输出），峰值 1A（≤10s，过载保护触发前）
开关频率 最大 1kHz（晶体管输出），继电器输出≤10Hz（机械触点限制）
隔离电压 通道间 / 通道对地：2.5kV AC（1 分钟，符合 IEC 61131-2 标准）
保护功能 过流保护（每通道独立，触发阈值 1.2A±10%）、短路保护（自恢复）
（二）信号特性
控制信号输入：兼容 TTL/CMOS 电平（逻辑 0：0~0.8V DC，逻辑 1：2.4~5V DC），输入阻抗≥10kΩ；
响应时间：晶体管输出≤10μs（ON/OFF 延迟），继电器输出≤10ms（ON 延迟）/≤5ms（OFF 延迟）；
输出压降：晶体管输出满载时≤0.5V（低损耗，减少发热），继电器输出触点压降≤50mV。
机械规格与安装要求
（一）物理尺寸与重量
DO02 采用紧凑型 DIN 导轨设计，适配工业标准安装空间：
规格类别 尺寸（mm） 备注
宽度 12.5 超薄设计，节省 DIN 导轨空间，可密集安装
高度 90 兼容 35mm 标准 DIN 导轨（EN 60715）
深度 65 适合控制柜内有限深度空间，背部端子隐藏设计，避免接线干涉
重量 约 50g（不含包装） 轻量化，安装后对导轨负载影响小
（二）安装与接线
安装方式：卡扣式 DIN 导轨安装（35mm 镀锌钢导轨），无需工具即可固定，支持水平 / 垂直安装（垂直安装需确认散热条件）；
接线方式：背部螺丝端子（M3 螺丝），支持导线规格 0.2~1.5mm²（24~16 AWG），端子扭矩 0.5~0.8 N・m，防松设计；
布线要求：输出线建议使用屏蔽线（减少电磁干扰），与动力电缆间距≥100mm，避免交叉布线。
环境适应性与合规认证
（一）环境参数
DO02 模块满足工业恶劣环境运行要求，核心环境参数如下：
环境类别 规格要求
工作温度 -20~70℃（宽温设计，覆盖绝大多数工业场景，部分型号可扩展至 -40~85℃）
存储温度 -40~85℃
相对湿度 5%~95%（无冷凝，符合 IEC 60068-2-30 标准）
抗振动 10~500Hz，10g 加速度（符合 IEC 60068-2-6 标准，非运行状态）
抗冲击 50g 加速度（11ms 脉冲，符合 IEC 60068-2-27 标准，非运行状态）
防护等级 IP20（模块本体，需安装在 IP54 及以上防护等级的控制柜内）
（二）合规认证
模块通过多地区安全与电磁兼容认证，确保全球范围内的工业应用合规：
认证类别 具体标准
安全认证 CE 认证（符合 EN 61010-1 标准，工业控制设备安全）、UL 61010-1 认证（北美市场）
电磁兼容（EMC） EN 61326-1 Class A（工业环境发射与抗扰度）、EN 61000-6-2（抗干扰）
环保合规 符合 RoHS 指令（限制铅、汞等有害物质），部分型号支持无卤素（Halogen-Free）设计
关键使用注意事项
负载匹配：输出电流需≤模块额定值，继电器输出需确认触点最大切换电压 / 电流（如 250V AC/2A），避免超规格使用导致触点烧毁；
散热要求：晶体管输出模块满载运行时会发热，安装时需预留≥5mm 间隙，避免与其他高发热设备（如电源模块）紧邻；
隔离要求：虽模块具备隔离功能，但建议控制信号与输出信号使用独立接地，减少接地环路干扰；
故障排查：若输出无响应，优先检查：① 供电电压是否正常；② 控制信号是否符合电平要求；③ 负载是否短路（过流保护是否触发）。
