GE IC693TCM302/303 温度控制模块
时间: 2025-09-02浏览次数：
GE IC693TCM302/303 温度控制模块
GE IC693TCM302/303 温度控制模块

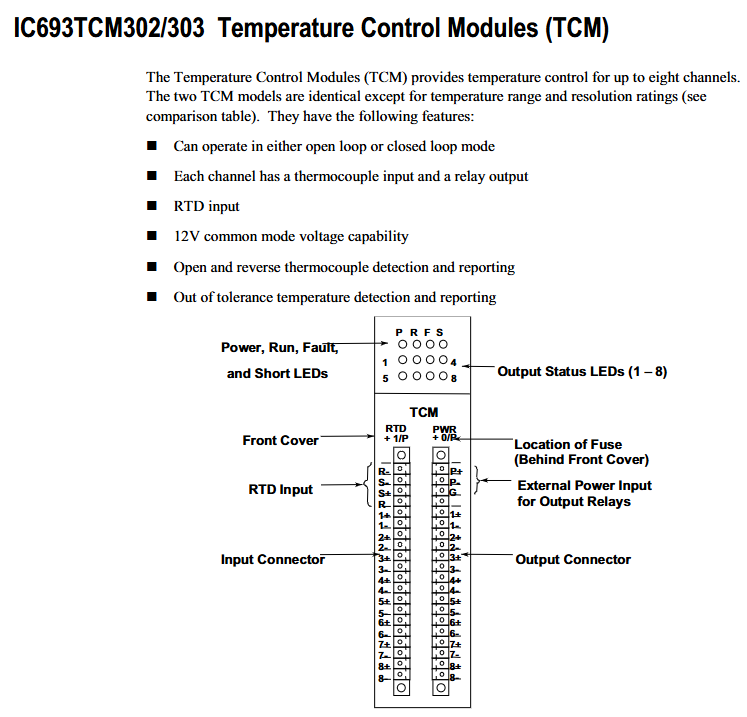

模块核心功能与通用特性
两款 TCM 模块功能框架一致，仅温度范围和分辨率有差异，核心能力包括：
控制模式：支持开环（Open Loop）和闭环（Closed Loop）两种操作模式，适配不同温度调控场景。
通道配置：最多可实现 8 个通道的温度控制，每个通道均配备热电偶输入接口和继电器输出接口，同时支持 RTD（电阻温度检测器）输入。
电压兼容：具备 12V 共模电压能力，适配工业场景下的信号传输需求。
故障检测：支持两类关键故障的自动检测与上报 ——
热电偶故障：包括开路（Open）和反接（Reverse）故障；
温度异常：检测并上报超出 tolerance 范围的温度偏差。
硬件连接与接口说明
模块通过两对配套的 “插件式连接器” 实现外部设备连接，连接器带 captive 螺丝端子，便于现场接线，具体接口分工如下：
接口类型 位置 连接对象 关键端子标识
输入连接器 模块左侧 热电偶（8 个通道，对应 1+-1 - 至 8+-8 - 端子）、RTD（R+、R-、S+、S - 端子） - 通道输入：1+-1-~8+-8-（每通道正负端子对应热电偶）
- RTD 输入：R+、R-、S+、S-（适配 RTD 传感器）
输出连接器 模块右侧 继电器（8 个通道，对应 1+-1 - 至 8+-8 - 端子）、外部电源（P+、P - 端子） - 通道输出：1+-1-~8+-8-（每通道正负端子对应继电器）
- 外部电源：P+（正极）、P-（负极，为输出继电器供电）
- 接地：G 端子（接地连接）
此外，模块正面盖板后方设有内部保险丝，用于电路过载保护，具体参数为 “2 Amp、125V 超小型保险丝”（推荐型号：Littlefuse Microfuse 273 002 或等效型号）。

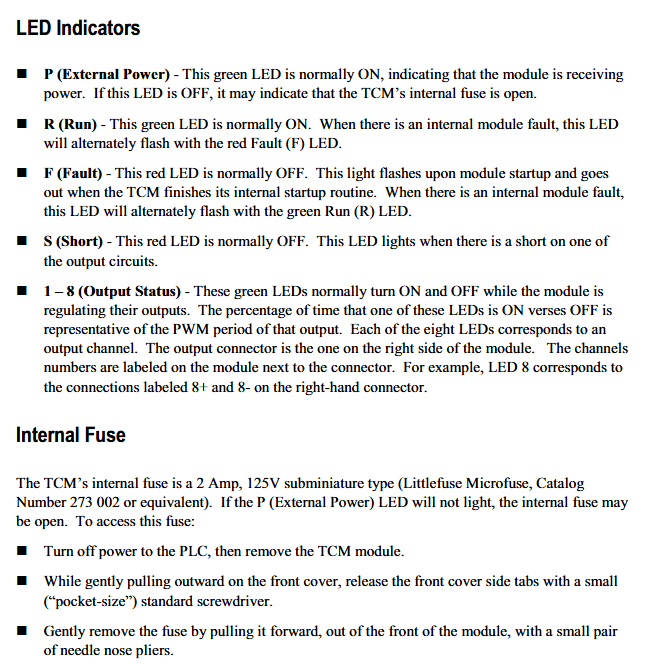

LED 状态指示灯含义
模块正面配备 6 类 LED 指示灯，通过亮灭 / 闪烁状态反馈设备运行与故障信息，具体说明如下：
LED 标识 颜色 含义与状态说明
P（External Power） 绿色 - 正常状态：常亮，指示模块已接入外部电源；
- 异常状态：熄灭，可能为内部保险丝熔断。
R（Run） 绿色 - 正常状态：常亮，指示模块正常运行；
- 异常状态：与红色 F（Fault）LED 交替闪烁，指示模块内部故障。
F（Fault） 红色 - 正常状态：常灭；
- 启动阶段：闪烁（模块执行内部启动程序）；
- 异常状态：与绿色 R（Run）LED 交替闪烁，指示模块内部故障。
S（Short） 红色 - 正常状态：常灭；
- 异常状态：点亮，指示某一路输出电路存在短路故障。
1~8（Output Status） 绿色 - 功能：对应 8 个输出通道，指示灯亮灭比例反映该通道 PWM（脉冲宽度调制）周期；
- 示例：LED 8 对应右侧连接器的 8+、8 - 端子所属通道，亮灭节奏同步通道输出调节。
与 PLC 的自动数据交互
模块与 Series 90-30 PLC 的 CPU 通过 “自动数据传输” 实现控制与状态反馈，无需手动触发，每一次 PLC 扫描（sweep）完成一次数据交互，具体数据流向如下：
1. PLC → TCM（控制指令传输）
PLC 通过%Q位（数字量输出）和%AQ字（模拟量输出）向 TCM 发送控制指令，核心指令包括：
输出使能 / 禁用（Enable/Disable Output）；
控制模式切换（Auto/Manual Mode，自动 / 手动模式）；
自整定触发（Do Autotuning）；
设定值传输（Setpoint values，目标温度）；
报警阈值传输（Alarm Limit values，温度报警上下限）。
2. TCM → PLC（状态信息反馈）
TCM 通过%I位（数字量输入）和%AI字（模拟量输入）向 PLC 反馈运行状态，核心信息包括：
报警状态（Alarm status，如超温报警）；
输出短路状态（Output Short Circuit status）；
当前温度（Current Temperature，各通道实时温度）；
PWM 周期（PWM Period，各通道输出的脉冲周期）；
TCM 错误代码（TCM Error Code，定位具体故障类型）。
TCM302 与 TCM303 的核心差异
两款模块仅在 “温度测量范围” 和 “分辨率” 上存在区别，TCM303 为 “扩展范围版”，具体参数对比如下：
对比项 IC693TCM302 IC693TCM303
J 型、L 型热电偶温度范围 0 – 450 °C 0 – 750 °C
K 型热电偶温度范围 0 – 600 °C 0 – 1050 °C
分辨率 12 位 / 0.2 °C（即最小温度检测精度 0.2℃） 12 位 / 0.5 °C（即最小温度检测精度 0.5℃）
保险丝更换注意事项
当 P（External Power）LED 熄灭，怀疑保险丝熔断时，需按以下步骤更换，且必须遵守安全规范：
先关闭 PLC 电源，再拆除 TCM 模块；
用小型标准螺丝刀（口袋尺寸）松开正面盖板的侧卡，轻轻向外拉动盖板；
用尖嘴钳从模块正面拔出旧保险丝，更换为 “同规格（2A、125V）” 的保险丝；
警告：严禁使用规格不符的保险丝，否则可能导致人员受伤或设备损坏。
