HARTING DIN 41612 连接器
HARTING DIN 41612 连接器
DIN 41612 连接器是符合德国工业标准的通用型连接器，由 HARTING 等品牌主导生产，广泛应用于工业自动化、测量技术领域，支持板对板（Board-to-Board）、电缆对板（Cable-to-Board）连接，兼具信号传输与功率供应功能，以高鲁棒性、通用性及灵活扩展性为核心优势，可适配从低电流信号到高功率（40A）的多样化工业需求。
产品分类与核心特性
DIN 41612 连接器根据功能与电流承载能力，主要分为信号型（DIN Signal）、功率型（DIN Power） 及扩展型 har-bus® 64 三大类，各类别特性明确区分：
1. 信号型（DIN Signal）
核心定位：低电流信号传输（单触点最大 2A），适配数据、控制信号等低功率场景。
关键参数：
触点数量：16-160 芯，支持高密度布局（触点间距 2.54mm）。
电气性能：测试电压 1kV（r.m.s），接触电阻≤15mΩ（焊接 / 绕线连接）、≤20mΩ（压接连接），绝缘电阻≥10¹²Ω。
环境适应性：工作温度 - 40~+105℃（压接型）、-55~+125℃（常规型），回流焊（SMC 工艺）耐受 240℃/15s，满足工业高低温环境。

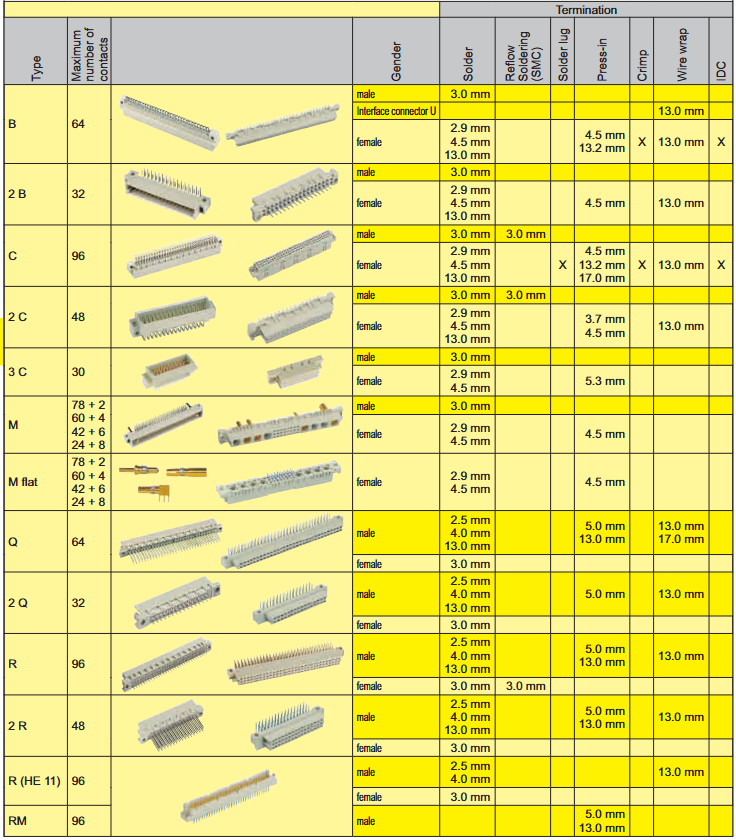

典型型号：涵盖 B、2B、Q、2Q、R、2R 等系列，例如 R 系列（96 芯）、Q 系列（64 芯），支持直插（THT）、表面贴装（SMT）等多种 PCB 端接方式。
2. 功率型（DIN Power）
核心定位：高电流功率传输（单触点最大 40A），适配电机驱动、电源分配等大功率场景。
关键参数：
触点数量：3-48 芯，触点间距可选 2.54mm（小功率）或 5.08mm（大功率）。
电流与电压：Type D/E/F 等系列最大 6A，Type H/H3 系列最大 15A；测试电压 1.55kV（常规型）、2.5~3.1kV（H/H3 系列），满足高压绝缘需求。
环境与材料：工作温度同信号型，外壳采用玻璃纤维增强热塑性树脂（UL 94-V0 阻燃），触点为铜合金，表面可选硬银镀层或金镀层，提升导电性与耐腐蚀性。
典型型号：D（32 芯）、E（48 芯）、F（48 芯）、H（高功率）系列，支持压接（Crimp）、焊接（Solder）、笼式压接（Cage clamp）等端接方式，适配不同电缆类型。
3. 扩展型（har-bus® 64）

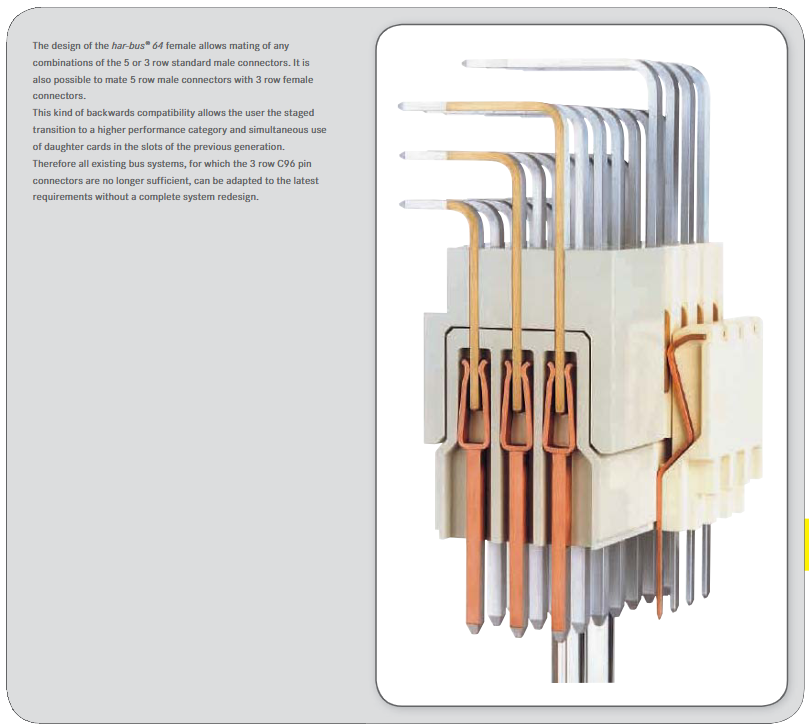

核心定位：信号型连接器的高密度扩展版本，兼容传统 3 排 C 型 DIN 41612 连接器，实现 “向后兼容 + 性能升级”。
关键特性：
触点配置：5 排 160 芯（在 3 排 96 芯基础上新增 2 排），触点间距 2.54mm，支持与 3 排 C 型连接器任意组合对接（如 5 排公头配 3 排母头），适配系统分阶段升级需求。
电气性能：接触电阻≤20mΩ（a/b/c 排）、≤30mΩ（z/d 排），测试电压 1kV，兼容原有总线系统（如 3 排 C96 芯），无需整体重构即可扩展触点数量。
机械与安装特性
1. 结构设计

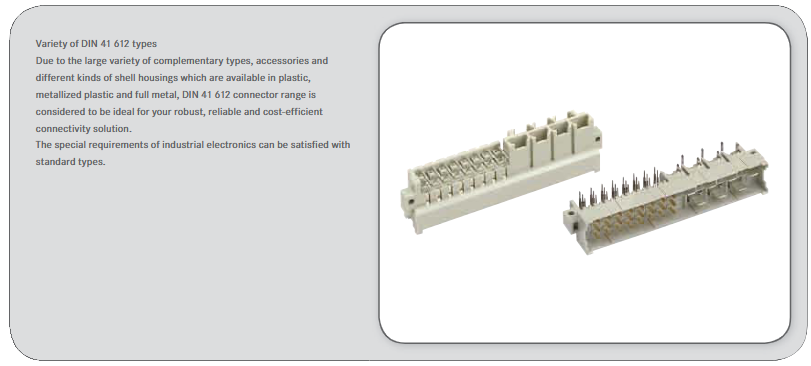

外壳类型：提供塑料、金属化塑料、全金属三种外壳，适配不同防护与电磁兼容（EMC）需求：
塑料外壳：基础防护（IP20），适用于干燥、无强电磁干扰的控制柜内环境。
金属化 / 全金属外壳：增强 EMC 屏蔽性能，适配工业强干扰场景（如电机附近、高压设备旁）。
锁定与固定：支持多种安装方式，包括螺丝固定、锁定杆（Locking lever）快速锁定、卡扣（Snap-in clips）固定，其中卡扣式可通过焊接工艺与 PCB 一体化固定，减少螺丝 / 铆钉成本，同时增强插拔时的机械防护。
2. 端接与适配方式
DIN 41612 连接器支持全场景端接需求，覆盖不同安装工艺与电缆类型：
PCB 端接：直插（THT）、表面贴装（SMT）、压入式（Press-in），适配单 / 双面 PCB 板（厚度 1.6~4.0mm）。
电缆端接：绝缘位移（IDC）、压接（Crimp）、绕线（Wire wrap）、笼式压接（Cage clamp），其中 IDC 适用于多芯扁平电缆，压接适用于柔性导线，笼式压接支持快速接线且防松动。
兼容性：部分型号（如 har-bus® 64）支持 “混合对接”，例如 5 排公头与 3 排母头可直接 mating，旧系统升级时无需更换全部连接器，降低改造成本。
应用场景与适配领域
DIN 41612 连接器凭借通用性与多样性，广泛应用于工业自动化核心场景：
1. 工业自动化设备
板对板连接：伺服驱动器、PLC 模块、工业电脑（IPC）的内部 PCB 互联，例如控制器与 I/O 模块的信号传输（DIN Signal）、电源模块与主板的功率分配（DIN Power）。
电缆对板连接：传感器（如接近开关、编码器）到控制柜的信号接入、电机动力电缆到驱动器的功率连接，支持屏蔽电缆（减少 EMC 干扰）与非屏蔽电缆（低成本场景）。
2. 测量与测试设备
适配数据采集器、示波器、信号发生器等设备，通过高密度信号型连接器（如 har-bus® 64 160 芯）实现多通道数据同步传输，测试电压 1kV 满足高精度测量的绝缘需求。
3. 特殊环境应用
金属外壳型号（如 D20 metal）可用于电磁干扰强的场景（如变频器旁），IP20 防护等级适配控制柜内安装；部分功率型型号（Type H）通过高压测试（3.1kV），可用于高压设备电源分配。
选型与订购关键信息
1. 选型维度
功能匹配：信号传输选 DIN Signal（如 R 系列 96 芯），功率传输选 DIN Power（如 H 系列 15A），高密度扩展选 har-bus® 64。
电气参数：根据电流（2A/6A/15A）、电压（1kV/1.55kV/3.1kV）、触点数量确定型号，例如电机驱动选 Type H（15A/3.1kV），传感器信号选 Type R（2A/1kV）。
安装工艺：PCB 端接选 THT/SMT，电缆端接选 IDC / 压接，强 EMC 场景选金属外壳，快速安装选锁定杆 / 卡扣固定。
2. 典型配件与补充产品
外壳配件：开放式护罩（Open hood）、接线端子（Junction element）、锁定杆（Locking lever），用于增强防护与安装稳定性。
端子排：128015-08 等外部端子块，适配电缆对板连接时的接线整理。
工具与耗材：压接工具、焊接辅助夹具、屏蔽电缆，HARTING 提供全套适配工具以保障安装一致性。
核心优势与用户价值
通用性强：符合 DIN 41612 与 IEC 60603-2 双标准，不同品牌（如 HARTING、Disai）产品可互配，降低供应链风险。
成本优化：支持分阶段升级（如 har-bus® 64 兼容旧 3 排连接器），减少系统重构成本；卡扣式固定替代螺丝，降低安装工时。
可靠性高：阻燃材料（UL 94-V0）、耐高低温设计、低接触电阻，减少工业场景中的故障概率，提升设备 MTBF（平均无故障时间）。
