Teknic SSt-6000-U 数字伺服驱动器
Teknic SSt-6000-U 数字伺服驱动器

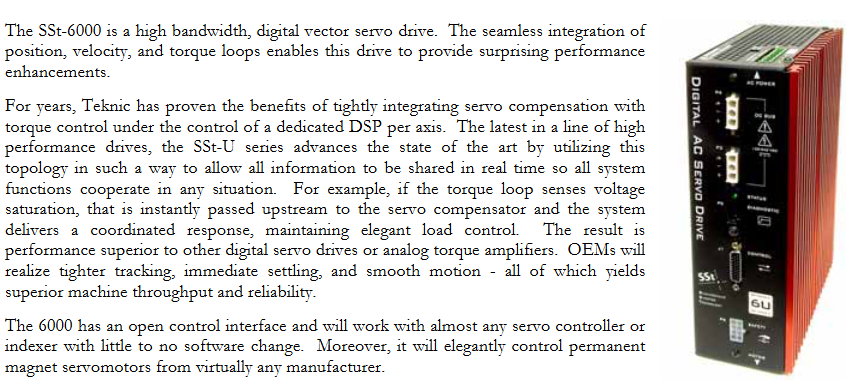

产品核心定位
SSt-6000-U 是美国 Teknic 公司推出的高带宽数字矢量伺服驱动器，专为高精度运动控制场景设计，核心功能是实现对永磁伺服电机（含旋转、线性、有刷 / 无刷等类型）的位置、速度、扭矩三闭环精准控制。其采用 “每轴专用 DSP” 架构，通过实时数据共享与协同控制算法，解决传统伺服驱动器在动态响应、负载适配、抗干扰等方面的痛点，适配机床、自动化生产线、精密设备等对运动精度（如零整定时间、超低跟踪误差）和可靠性要求高的 OEM 应用，可直接替换步进驱动器或升级传统伺服系统，且无需大量软件适配。

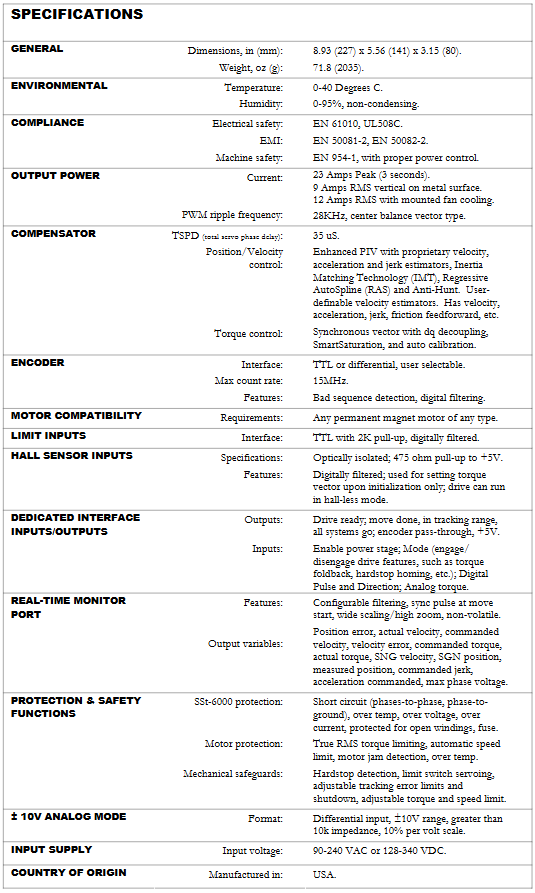

关键技术规格
1. 基础与环境参数
物理尺寸与重量 - 尺寸：8.93×5.56×3.15 英寸（227×141×80 mm）
- 重量：71.8 盎司（2035 g）
工作环境 - 温度：0~40℃（无冷凝）
- 湿度：0~95% RH（非冷凝）
- 安装：金属表面垂直安装（需预留散热空间）
合规性 - 电气安全：EN 61010、UL 508C
- 电磁兼容（EMC）：EN 50081-2（发射）、EN 50082-2（抗扰）
- 机械安全：EN 954-1（需配合合规电源控制）
2. 功率输出与电机兼容性
输出电流 - 峰值电流：23 A（持续 3 秒）
- 额定电流：9 A RMS（金属表面垂直安装）、12 A RMS（带风扇冷却）
PWM 特性 28 kHz 中心平衡矢量型 PWM 波纹频率，降低电机运行噪声与发热
电机兼容性 支持几乎所有厂商的永磁电机（无电气限制），包括：
- 旋转 / 线性伺服电机、有刷 / 无刷电机
- 振镜电机、音圈电机等特殊类型
3. 控制性能与算法
总伺服相位延迟（TSPD） 35 μs（行业领先，从位置反馈读取到电机扭矩更新的全确定性延迟）
控制闭环 三闭环协同（位置 + 速度 + 扭矩），支持：
- 位置模式：跟踪误差补偿、零整定时间（≤1 ms，需机械带宽匹配）
- 速度模式：自适应负载惯性、抗共振
- 扭矩模式：同步矢量控制、DQ 解耦、SmartSaturation（电压 / 电流饱和时保持控制稳定性）
核心算法 - IMT（惯性匹配技术）：基于神经模糊逻辑的自适应控制，消除惯性匹配顾虑，适配大 / 变惯性负载
- RAS（回归自动样条）： jerk（加加速度）限制轨迹规划，降低冲击、振动与磨损
- Anti-Hunt（防振荡）：小信号滑模自动增益调制，避免高增益下的轴振荡
- 多阶前馈补偿：提升跟踪精度，无传统前馈的噪声与扭矩抖动
4. 反馈与接口
编码器接口 - 类型：TTL / 差分（用户可选）
- 最大计数率：15 MHz
- 功能：故障序列检测、数字滤波，支持位置恢复
霍尔传感器接口 - 隔离：光电隔离，475 Ω 上拉至 +5V
- 功能：仅初始化时用于扭矩矢量设定，支持无霍尔模式运行
专用 I/O 接口 - 输出：驱动器就绪、运动完成、跟踪范围内、编码器直通、+5V 电源
- 输入：功率级使能、模式选择（扭矩折返、硬限位回零等）、数字脉冲 / 方向指令、模拟扭矩指令
模拟输入（±10V） 差分输入，阻抗＞10 kΩ，缩放比例 10%/V，用于模拟扭矩指令输入
实时监控端口 可配置滤波与同步脉冲，输出变量包括：位置误差、实际 / 指令速度、扭矩、加速度、最大相电压等，支持非易失性存储
5. 电源与保护
输入电源 宽电压适配：90~240 VAC 或 128~340 VDC（无需手动切换电压档位）
驱动器保护 - 电气保护：短路（相间 / 相对地）、过温、过压、过流、绕组开路保护、熔断器
- 电机保护：真 RMS 扭矩限制、自动速度限制、电机堵转检测、过温保护
机械安全防护 硬限位检测、限位开关伺服控制、可调节跟踪误差限制与停机、可调节扭矩 / 速度限制

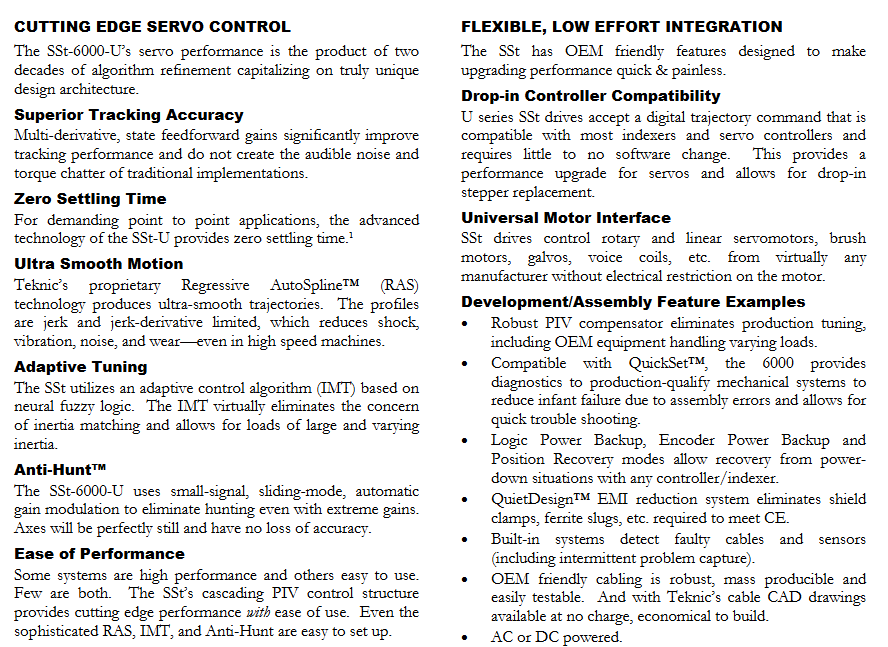

核心功能与优势
1. 高精度运动控制能力
零整定时间：针对点对点运动场景，在机械带宽匹配的前提下，整定时间≤1 ms，大幅提升设备 throughput；
超平滑轨迹：RAS 技术生成 jerk 限制的运动曲线，即使高速运行也能减少设备振动、噪声与机械磨损；
抗干扰与稳定性：Anti-Hunt 算法消除高增益下的轴振荡，确保轴静止时无漂移，精度无损失。
2. 灵活集成与易用性
即插即用兼容性：数字轨迹指令接口适配多数索引器 / 伺服控制器，无需或仅需少量软件修改，可直接替换步进驱动器；
通用电机控制：无厂商 / 类型限制，支持有刷 / 无刷、旋转 / 线性电机，减少 OEM 备货与适配成本；
简化调试与维护：
配合 Teknic QuickSet™ 工具，提供机械系统诊断，减少装配误差导致的早期故障；
逻辑电源备份（主电源断开时 DSP 仍工作）、掉电位置恢复（无需重新回零），提升设备容错性与运维效率；
内置电缆 / 传感器故障检测（含间歇性问题捕获），简化故障排查。
3. 安全与可靠性
全场景保护：从电气（过流 / 过压）、电机（堵转 / 过温）到机械（硬限位 / 跟踪误差）的多层防护，避免设备损坏；
真 RMS 扭矩限制：相比传统 I²t 或温控器，更精准防止电机烧毁，且无需额外接线与传感器；
EMI 优化：QuietDesign™ 电磁干扰抑制系统，无需屏蔽夹、铁氧体磁芯即可满足 CE 认证，降低布线复杂度。
典型应用场景
精密机床：零整定时间与高跟踪精度，适配刀具路径的精准控制；
自动化装配线：扭矩折返与力控制功能，适合零件插入、压装等接触式操作；
半导体设备：低延迟与抗振动特性，满足晶圆搬运、光刻等高精度运动需求；
替代步进系统：直接替换步进驱动器，提升运动平滑度与定位精度，无需修改原有控制器软件。
