Endress+Hauser Prosonic T FMU30 超声波液位测量仪
时间: 2025-08-26浏览次数：
Endress+Hauser Prosonic T FMU30 超声波液位测量仪
Endress+Hauser Prosonic T FMU30 超声波液位测量仪
产品核心定位与应用场景
1. 产品定位
Prosonic T FMU30 是一款紧凑型超声波液位测量变送器，采用非接触式测量方式，适用于液体、糊状物料及粗颗粒散状物料的连续液位监测，支持 4-20mA 信号输出以实现系统集成。
2. 应用范围
测量对象：液体（如清水、污水、油类）、糊状物料（如泥浆、涂料）、粗颗粒散状物料（如碎石、煤炭）。
测量范围（因传感器尺寸而异）：
1.5 英寸传感器：液体中最大 5m（16ft），散状物料中最大 2m（6.6ft），盲区 0.25m（0.8ft）。
2 英寸传感器：液体中最大 8m（26ft），散状物料中最大 3.5m（11ft），盲区 0.35m（1.1ft）。
测量原理与核心技术
1. 测量原理（飞行时间法）
传感器向物料表面发射超声波脉冲，脉冲经反射后被传感器接收。
设备测量脉冲发射与接收的时间差t，结合声速c，通过公式D=c⋅t/2计算传感器膜片到物料表面的距离D。
基于用户预设的空罐距离E，通过公式L=E−D计算实际液位L。
内置 NTC 温度传感器，可自动补偿温度变化对声速的影响，确保测量精度。
2. 关键功能
干扰回波抑制：过滤容器边缘、焊缝、内部设备等产生的干扰回波，避免误判液位。
线性化功能：支持最多 32 个线性化点，可将测量值转换为长度、体积或流量单位（适用于明渠 / 堰槽流量计算），并预存水平圆柱罐体积计算的线性化表格。
信号输出：4-20mA 模拟信号，报警时可自定义输出（符合 NAMUR NE43 标准），输出阻尼可在 0-255s 内自由设置。
技术参数与性能指标
1. 基本电气参数
参数 规格
供电电压 14-35V DC
功耗 51mW-800mW
电流消耗 3.6-22mA

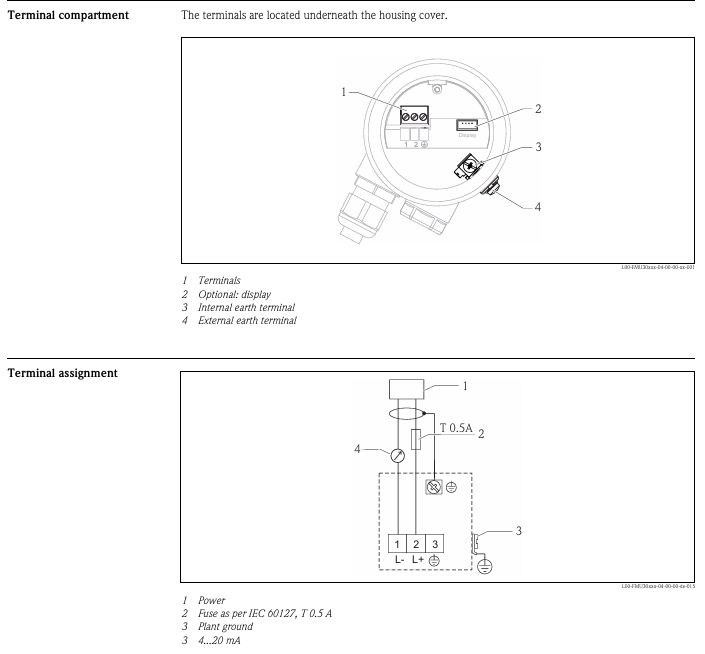

电缆接口 电缆截面积 0.25-2.5mm²（24-14 AWG），电缆入口为 G ½"或 ½" NPT，推荐电缆直径 6-10mm
防护电路 内置反极性保护、射频干扰（RFI）防护及过压尖峰保护
2. 测量性能
分辨率：1mm（0.04in）。
最大测量误差：±0.2% 传感器最大量程（符合 EN 61298-2 标准，参考工况下）。
典型测量误差：优于 ±3mm（±0.12in）或测量距离的 0.2%（取较大值）。
响应时间：最小 2s（取决于参数设置）。
脉冲频率：最大 0.5Hz（因设备类型和参数而异）。
3. 环境与过程适应性
类别 规格
环境温度 工作：-20°C 至 + 60°C（-4°F 至 + 140°F，建议户外使用时加装防雨罩）；存储：-40°C 至 + 80°C（-40°F 至 + 176°F）
防护等级 外壳闭合时 IP66/IP68（水下 1.83m 处 24h）；外壳打开时 IP20
振动抗性 符合 DIN EN 60068-2-64 标准，20-2000Hz，1 (m/s²)²/Hz，3×100min
电磁兼容性（EMC） 符合 EN 61326 标准，工业环境抗干扰等级，EMC 影响 < 1% 满量程
过程温度 -20°C 至 + 60°C（-4°F 至 + 140°F）
过程压力 0.7-3bar abs.（10.15-43.5psi abs.）
机械结构与安装要求
1. 机械规格
尺寸与重量：
1.5 英寸传感器：重量约 0.75kg（1.65lbs），过程连接为 G 1.5"或 NPT 1.5"。
2 英寸传感器：重量约 0.8kg（1.76lbs），过程连接为 G 2"或 NPT 2"。
材质：外壳为 PBT-FR（阻燃聚对苯二甲酸丁二醇酯），传感器接触物料部分为 PP（聚丙烯），密封件为 EPDM（三元乙丙橡胶），确保化学兼容性与耐用性。
2. 安装规范
（1）通用要求
避免安装在罐中心，建议传感器与罐壁距离为罐直径的 1/6，防止罐壁反射干扰。
避免测量路径穿过进料帘，散状物料应用中需使传感器膜片垂直于物料表面（避免锥形堆积影响）。
罐内设备（如限位开关、温度传感器）需避开超声波发射角（11°），且同一罐内不可安装两台超声波测量设备，防止信号干扰。
（2）特殊场景安装
窄轴安装：需使用直径≥100mm 的 PE 或 PVC 导波管，定期清洁避免积污影响测量。

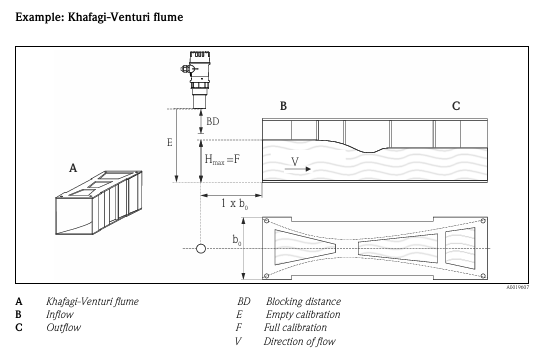

流量测量（明渠 / 堰槽）：安装于入流侧，靠近最大水位H max（需预留盲区），传感器膜片平行于水面，居中安装于渠道 / 堰槽上方。
喷嘴安装：若无法满足盲区要求，需使用光滑无边缘的喷嘴，喷嘴直径与最大长度需匹配（如 DN50 喷嘴最大长度 80mm，DN100 喷嘴最大长度 300mm）。
操作方式与功能配置
1. 本地操作
显示与按键：4 行纯文本 LCD 显示屏（支持 7 种语言：德、英、西、法、意、日、荷），配备导航键与确认键，可直观查看测量值、 envelope 曲线（用于故障诊断）及报警信息。
硬件锁定：长按锁定键后需输入解锁参数（100）才能重新操作，防止误触。

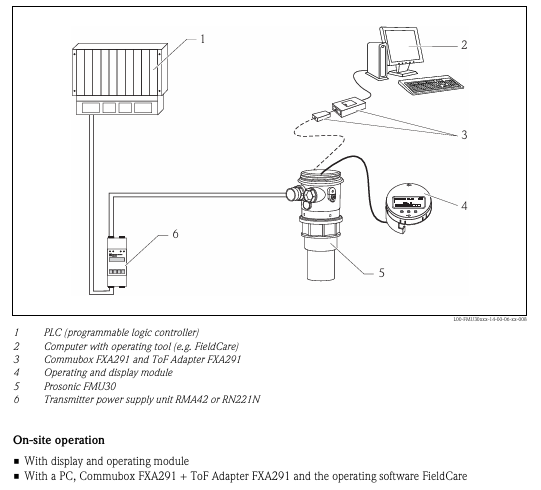

2. 远程操作
通过 Commubox FXA291（通信盒）+ ToF Adapter FXA291（飞行时间适配器）连接 PC，使用 FieldCare 软件（Endress+Hauser 的 FDT 资产管理工具）实现远程配置，支持功能包括：envelope 曲线信号分析、线性化表格编辑（导入 / 导出）。
设备数据上传 / 下载、测量点文档记录。
兼容以太网、HART、PROFIBUS PA 等协议，支持第三方 FDT 标准设备。
认证资质与合规性
认证类型 具体标准 / 认证内容
CE 认证 符合欧盟指令要求，通过相关测试并加贴 CE 标志
防爆认证 ATEX II 1/2G Ex ia IIC T5 Ga/Gb、IECEx Ex ia IIC T5 Ga/Gb、CSA C/US Class I Div.1 Gr.A-D、NEPSI Zone 0/1 Ex ia IIC T5 Ga/Gb
环境与安全标准 符合 DIN EN 60529（防护等级）、EN 61326（EMC）、NAMUR NE43（报警信号）、EN 61298-2（测量精度）等
订购信息与配件
1. 订购代码规则
需指定 7 个维度的参数组合生成完整订单号，关键参数包括：
010（认证类型）：如 AA（非危险区域）、BB（ATEX 防爆）、IB（CSA 防爆）。
020（显示与操作）：如 G（无本地显示）、H（带 envelope 曲线显示 + 按键）。
040（传感器规格）：如 AA（1.5 英寸传感器）、AB（2 英寸传感器）。
050（过程连接）：如 GGF（G 1.5"螺纹，PP 材质）、RHF（NPT 2" 螺纹，PP 材质）。
2. 标准配件与可选附件
标准供货范围：变送器主体、简明说明书（KA01054F）、CD-ROM 文档、防爆版本含安全说明书、PC 材质对螺母（GGF/GHF 版本）、EPDM 密封圈。
可选附件：安装支架（316Ti 或镀锌钢材质）、螺纹法兰（PP/PVDF/316L 材质，适配不同 DN 规格）、悬臂支架 + 安装框架 / 墙架、防雨罩（PBT 材质，-50°C 至 + 150°C 适用）、Commubox FXA291 与 ToF Adapter FXA291。
维护与安全提示
日常维护：定期清洁传感器膜片，避免积污影响超声波传输；窄轴安装时需定期清理导波管。
安全注意事项：防爆版本需严格遵循对应安全说明书（如 XA01054F、XA01080F），安装与维护需由专业人员操作；避免传感器接触高蒸气压介质（如乙醇、丙酮），若需使用需咨询厂家确认兼容性。
