HIMA HIMax X-SB 01 系统总线模块
时间: 2025-08-25浏览次数：
HIMA HIMax X-SB 01 系统总线模块
HIMA HIMax X-SB 01 系统总线模块

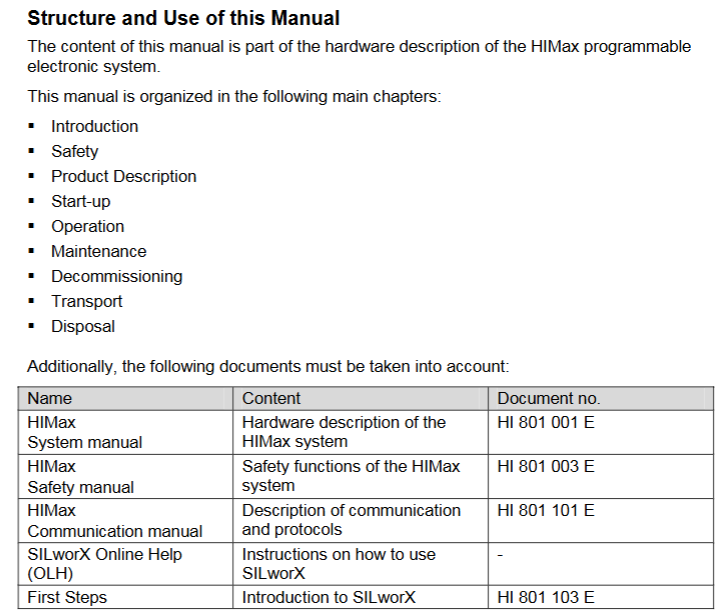

安全规范与环境要求
（一）核心安全要求
预期用途与防护措施
模块用于组装安全相关控制器系统，需符合 SELV/PELV 安全特低电压标准，Ex 区域使用需额外采取防爆措施；
ESD 防护：仅允许掌握静电防护知识的人员操作，工作时需佩戴 ESD 腕带，闲置时需存放在防静电包装中，避免静电损坏模块。
残留风险与应急处理
残留风险来源：工程设计缺陷、用户程序错误、接线故障，需通过合规组态与定期测试规避；
应急原则：模块为安全系统组成部分，故障时系统需进入安全状态（如紧急停机），禁止在应急场景下执行阻碍系统安全运行的操作。
（二）环境与安装条件
要求类型 具体参数 说明
防护等级 IP20（IEC 60529） 需安装在控制柜内，防尘防冷凝水
工作温度 0…+60°C 超出需降额使用，避免模块过热
存储温度 -40…+85°C 运输或闲置时需满足该范围
污染等级 Ⅱ 级（IEC/EN 61131-2） 适用于非导电粉尘环境
海拔 <2000 m 高海拔地区需评估散热与绝缘性能
供电电压 24 VDC（-15%…+20%） 纹波系数 ≤5%，需独立供电

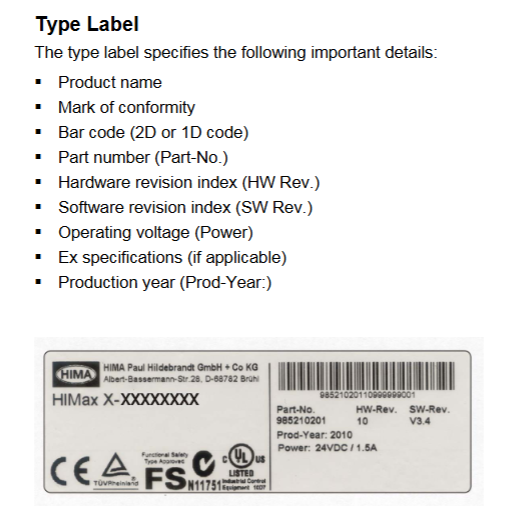

产品描述与核心功能
（一）模块基本特性
功能定位与兼容性
仅可插入 HIMax 底板的 Slot 1 和 Slot 2，支持两种运行模式：
单模块（Mono 模式）：仅 1 条系统总线工作；
双模块（Redundant 模式，推荐默认）：2 条系统总线冗余，提升可用性；
安全认证：通过 TÜV 认证，支持 SIL 3（IEC 61508/61511/62061）、Cat. 4（EN 954-1）、PL e（EN ISO 13849-1），数据传输采用安全相关协议。
故障响应机制
若一条系统总线故障，冗余总线会自动接管通信（需预先配置双模块），确保数据传输不中断；模块内置自检测功能，可识别硬件 / 软件故障、供电异常，故障信息通过 LED 指示灯与 SILworX 诊断界面显示。
（二）硬件结构与接口
核心组件
安全相关处理器系统：1oo2 架构（1 out of 2），控制并监控单条系统总线（Slot 1 对应总线 A，Slot 2 对应总线 B），操作系统与故障日志存储于非易失性内存，可通过 SILworX 读取；
接口配置：
接口类型 数量 功能与参数
PADT 服务接口 1 连接编程调试工具（10/100 Base-T，不支持自动交叉，点对点需用交叉线，IP 地址可配置）
系统总线接口（Up/Down） 2 连接其他底板（支持自动交叉，需用 CAT 5e 及以上以太网电缆，RJ-45 接口）
诊断接口（Diag） 1 预留未来扩展使用
LED 指示灯分组与含义
模块前端共 6 组 LED，通电时会进行全亮测试，各指示灯状态含义如下：
模块状态指示灯（Run/Error/Stop/Init）：
Run（绿）：常亮表示正常运行（RUN 状态），慢闪（600ms 亮 / 600ms 灭）表示 STOP/OS_DOWNLOAD 状态；
Error（红）：常亮 / 慢闪表示检测到内部故障（如硬件故障、供电异常）；
Stop（黄）：常亮表示 STOP / 有效配置，慢闪表示 STOP / 无效配置；
Init（黄）：常亮表示 INIT 初始化，慢闪表示 LOCKED 锁定状态。
冗余指示灯（Ess/Red）：
Ess（黄）：常亮表示单总线运行（移除模块会导致系统故障），慢闪表示冗余配置但备用模块不可用；
Red（黄）：常亮表示冗余运行（总线 ID 同步成功），熄灭表示无冗余。
其他指示灯：Rack 连接灯（Up/Down，绿 / 黄表示物理 / 逻辑连接状态）、Slot 灯（3-18，绿表示插槽有模块且连接正常）、以太网灯（PADT/Up/Down/Diag，绿闪表示数据传输，黄表示速率 / 双工模式）。
（三）关键技术参数
类别 参数值
供电电流 最大 0.65 A

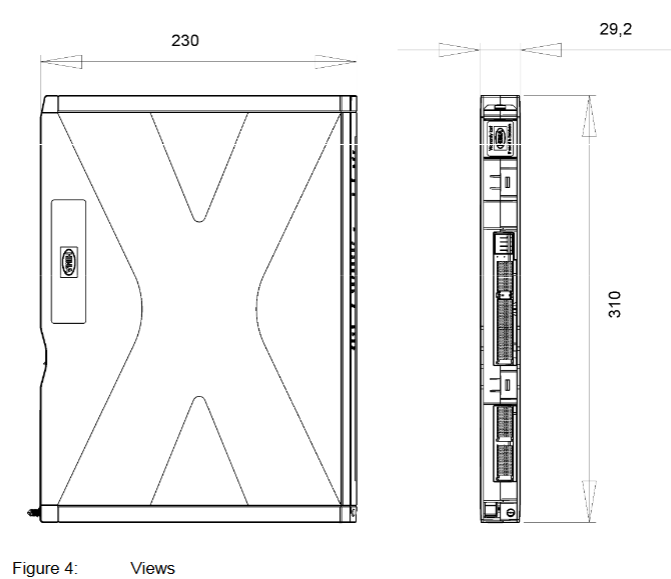

尺寸（H×W×D） 310×29.2×230 mm
重量 约 1.2 kg
相对湿度 最大 95%（无冷凝）
安装与组态流程
（一）模块安装与拆卸
安装前提
需配合底板上的专用连接器板（左板对应 Slot 1，右板对应 Slot 2），连接器板标注可支持的插槽数量（10/15/18 槽）与插槽 ID；
需安装配套风扇组件，确保强制散热（参考 HIMax 系统手册），运行中打开风扇架盖板时间需 <10 分钟，避免散热失效。
操作步骤
安装：打开风扇架盖板→将模块顶部卡入挂钩导轨→向下旋转模块至卡扣锁定→拧紧固定螺丝→关闭盖板并锁定；
拆卸：打开盖板→松开螺丝→向上旋转模块脱离导轨→取出模块→关闭盖板。
（二）SILworX 组态配置
核心参数（Module 选项卡）
网络参数：配置 IP 地址、子网掩码、默认网关，速率模式（推荐自动协商）、流控模式（推荐自动协商）；
安全相关参数：
MAC Learning：默认 “Conservative”（ARP 缓存锁定至少 1 个老化周期，防 ARP 欺骗），“Tolerant” 模式适合需快速更新 MAC 地址的场景；
ICMP 模式：默认 “Echo Response”（支持 ping 测试，兼顾安全与诊断），“No ICMP Responses” 安全性最高但无法 ping 检测。
路由配置（Routings 选项卡）
最多支持 8 条路由条目，需配置目标 IP 地址、子网掩码与网关，用于跨网络通信（如连接其他底板或外部设备）。
运行维护与生命周期管理
（一）日常操作与诊断
运行监控
模块无需直接操作，通过 PADT 工具远程控制，运行状态可通过 LED 实时查看（如 Run 绿灯常亮表示正常），详细故障信息（如 IP 地址冲突、总线中断）可在 SILworX 诊断界面读取。
故障处理
常见故障：IP 地址冲突（PADT 与 H/F/Col 灯同时慢闪）→重新配置 IP；总线瞬态干扰（Up/Down 灯慢闪）→检查电缆连接或更换 CAT 5e 电缆；
初始化阶段故障：若初始化后仍报故障（如 Error 灯常亮），需检查模块供电、组态参数或更换模块。
（二）维护与报废
定期维护
操作系统更新：利用系统停机时间加载最新版操作系统（模块需处于 STOP 状态，参考 SILworX 在线帮助）；
验证测试（Proof Test）：每 10 年需执行一次，确保模块安全功能正常（详细流程见 HIMax 安全手册 HI 801 003 E）。
运输、存储与报废
运输 / 存储：需用原厂包装（防静电阻燃），避免机械冲击与静电；
报废：工业用户需按环保要求处理，可联系 HIMA 签订报废协议，禁止随意丢弃含电子元件的模块。
