Emerson Ovation™控制器型号OCR1100
产品概述
Ovation™控制器型号OCR1100是艾默生公司 鼓掌分布式控制系统中的一款控制器，以精准控制和卓越性能著称，适用于发电、给排水等关键任务操作。它能执行简单或复杂的调节和顺序控制策略，完成数据采集功能，并与 鼓掌网络及各类 I/O 子系统接口，可生成多达 32,000 个点。
主要特性
可靠性与安全性：具备安全、可靠的关键任务控制能力，冗余控制器间可实现无扰动自动故障转移；获得 阿喀琉斯1级认证，符合 IEC 61131-3标准。
高效性：采用英特尔处理器，能同时执行多达 5 个过程控制任务，循环速度范围广（10 毫秒至 300 秒），且不同软件版本对任务循环速度的设置有所不同。
接口与兼容性：可与本地和远程的 鼓掌及 WDPF输入/输出接口；通过 Ovation I/O模块与数字总线集成接口；具备集成虚拟 I/O 能力，可通过以太网协议与第三方 OEM 系统连接；支持多种智能设备协议，如 Foundation™现场总线、PROFIBUS、DeviceNet等。
存储与功能：非易失性存储应用程序、点数据库、配置信息和操作调整常数；具备 1 毫秒分辨率的事件序列功能，可记录数字输入状态变化序列，还能用于控制方案；可处理过程点的传感器 / 极限检查、报警处理、工程单位转换、数据库存储等。
结构特点：体积小、功耗低、无风扇运行；采用开放架构，基于 CompactPCI®总线设计和实时操作系统，便于集成新技术，保护软件投资；硬件基于行业标准，采用英特尔处理器和 紧凑PCI总线技术，便于升级和移植。
控制器类型
模拟器控制器：使用模拟 I/O 而非实际硬件 I/O 系统，将控制方案与过程模型或模拟接口，可用于工厂验收测试等。
高级控制器：执行具有高级功能的授权算法，如自回归、动态矩阵、模糊逻辑等。
虚拟控制器：在基于 视窗的平台上用实时操作系统重现 鼓掌硬件控制器，主要用于 鼓掌模拟解决方案，无硬件 I/O 支持。
冗余功能
冗余配置：关键组件（如网络接口、处理器、电源等）具备多级冗余，标准硬件配置为被动背板，安装主控制器和备用控制器。
工作模式：主控制器在控制模式下直接访问 I/O执行数据采集和控制功能，并监控备用控制器；备用控制器在备份模式下执行诊断，监控主控制器，通过轮询主控制器数据库保持数据更新。
自动故障转移：主控制器故障时，备用控制器立即执行控制应用程序，实现无扰动切换，多种事件可触发故障转移，故障处理器修复后可恢复备用角色。
技术规格

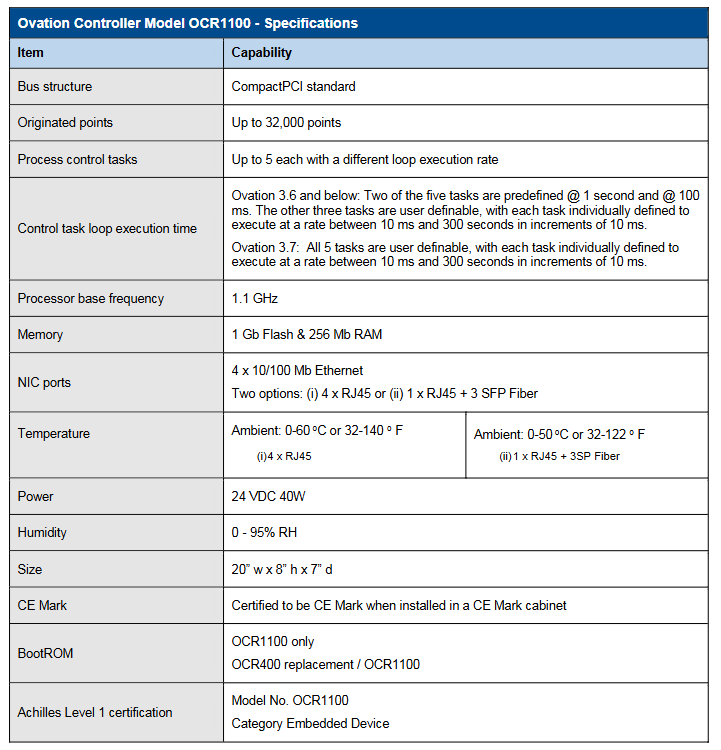

基本参数：总线结构为 紧凑PCI标准；处理器基准频率 1.1 GHz内存 1Gb闪存和 256 Mb RAM4 个 10/100 Mb 以太网 NIC 端口，有两种选项；工作环境温度、湿度有相应范围；尺寸为 20”宽x 8英寸高x 7英寸深电源为 24 VDC 40W

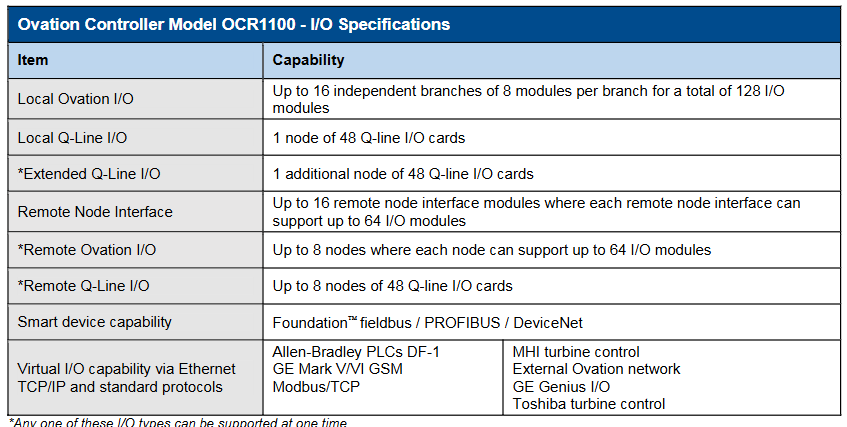

I/O 能力：支持多种 I/O 系统，本地 Ovation I/O最多 16 个独立分支，共 128 个模块；本地 Q线输入/输出1个节点 48 张卡，扩展 Q-Line输入/输出可增加 1 个节点；远程节点接口等也有相应支持能力；具备通过以太网 传输控制协议/网际协议及标准协议的虚拟 I/O 能力。

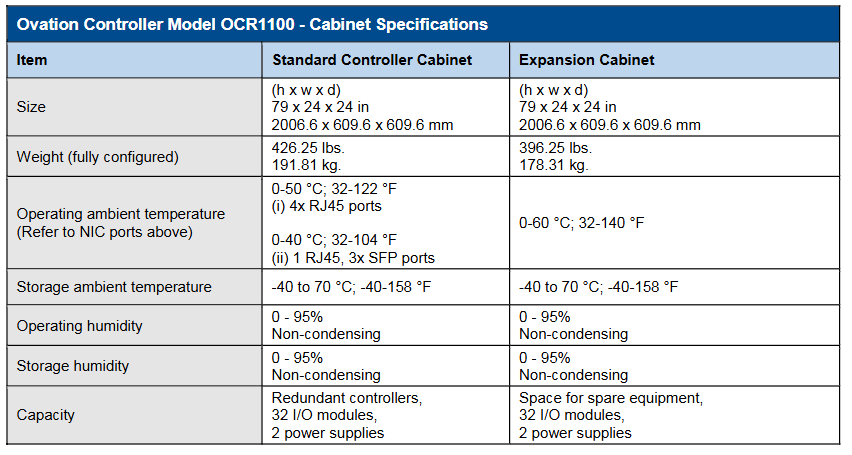

机柜规格：标准控制器机柜和扩展机柜尺寸相同（79x24x24英寸），但重量、容量等有所差异；工作和存储的温湿度范围也有规定。
其他信息
控制器和 I/O 模块均为 DIN 导轨安装，机柜配置灵活，有多种选项，还可提供定制机柜。
硬件平台不断演进，与前代模型有兼容性，提供迁移程序更新旧模型控制逻辑和数据库。
版权归 2017-2019 艾默生所有，产品信息仅供参考，销售受相关条款约束，公司保留修改产品设计或规格的权利。
