GE VMIVME-4105 8 通道 12 位乘法数模转换器板
GE VMIVME-4105 8 通道 12 位乘法数模转换器板
产品概述
VMIVME-4105 是一款 8 通道 12 位乘法数模转换器板，采用双欧式卡（6U）格式，带有前面板故障 LED 指示灯，兼容 VMEbus 规范，需配合 VMIVME-31xx 实现内置测试功能，适用于需要多通道模拟输出的场景。
核心特性
通道与输出：8 个乘法模拟输出通道，输出可通过跳线选择到 P2 或前面板（P3 连接器），支持 ±10 V 或 0 至 - 10 V 的输出范围，通过跳线选择。
分辨率与乘法器：12 位分辨率，支持 2 象限或 4 象限乘法器，可通过跳线选择。
参考电压：支持 8 个独立或 1 个共享的交流或直流电压参考，可通过跳线选择，内部有直流参考以支持内置测试。
测试模式：可与其他 VMIC 板卡和 VMIC AMXbus™背板配合进行故障检测和隔离，有两个专用模拟总线，测试时可将 8 个 DAC 输出与 P3 连接器隔离，避免影响用户连接设备，但使用乘法 DAC 选项时不支持实时故障检测和隔离，使用 P2 输出时不支持内置测试。

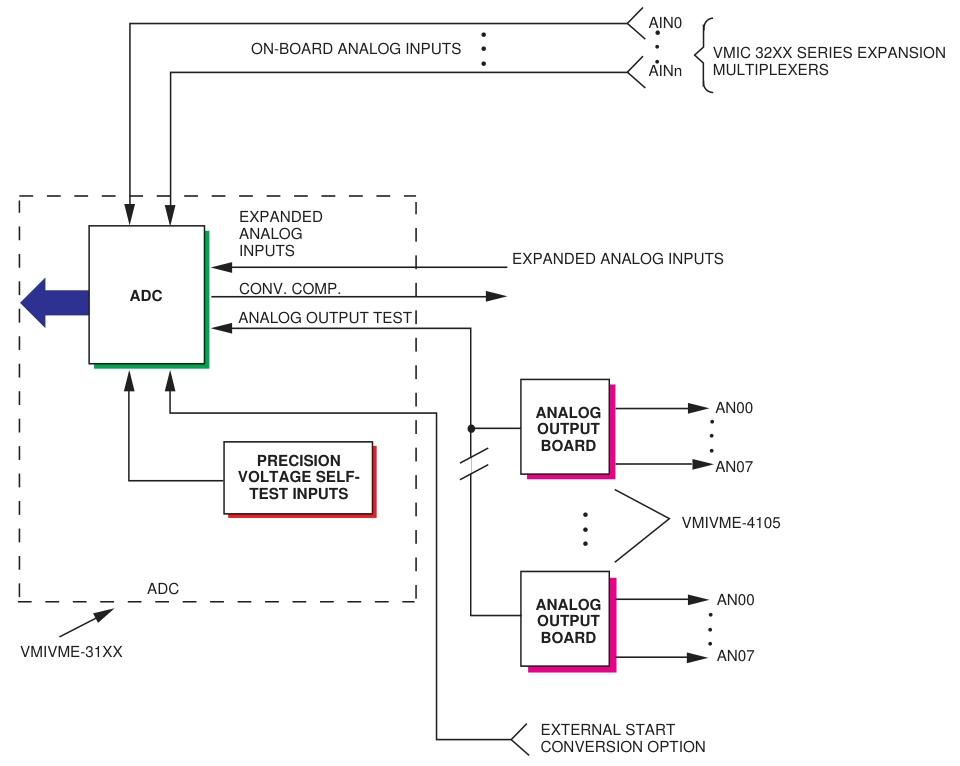

模拟测试模式：任何一个 8 路模拟输出都可切换到模拟测试总线（Test Bus 1 或 Test Bus 2），分别用于验证多路复用器扩展板和通过 ADC 板验证 VMIVME-4105 板的每个 DAC 通道。

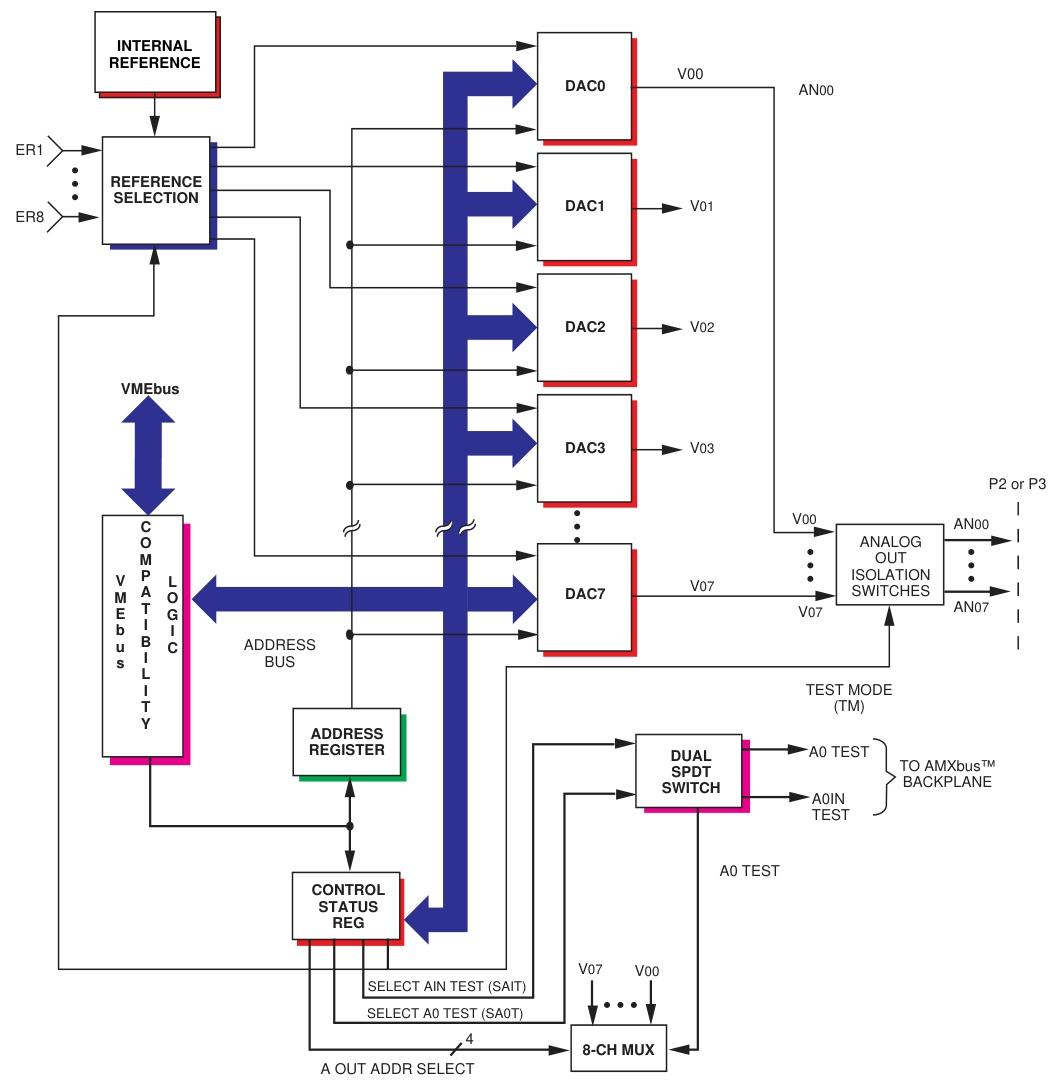

功能特性
模拟输出方程
单极操作（二象限乘法器）：V OUT=−V REF 4,096(DigitalCode 10)
偏移二进制双极操作（四象限乘法器）：
V OUT=−V REF+V REF 4,096(DigitalCode 10)×2
板地址：通过 12 位 DIP 开关选择，解码 VMEbus 地址线 A04 至 A15 用于板选择。
VMEbus 访问：解码地址修改位以支持非特权短 I/O 或监控短 I/O 访问，通过单个跳线选择。
数据传输：写操作时，数据目的地由数据位 15 控制，位 15 为 1 时写入控制寄存器，为 0 时写入所寻址的数模转换器（DAC）；读任何有效板地址可读取板状态，DAC 的数字数据包含在数据位 D00 至 D11 中，单极操作使用单极二进制码，双极操作可使用偏移二进制或补码。
模式选择：通过写入控制寄存器选择板的操作模式，控制寄存器使用数据位 D08 至 D14，各 bit 功能不同，如 D08 使能 DAC 输出到 P3 连接器，D09 选择内部或外部参考等。
系统复位：通过 VMEbus 的系统复位信号将板初始化，所有模拟输出与输出连接器（P3）断开，模拟测试输出与 P2 连接器断开。
前面板故障 LED：检测到错误条件时，可在软件控制下点亮前面板故障 LED 以提供视觉故障指示，上电清除时点亮，诊断成功执行后熄灭。
DAC 参考：8 个 DAC 通道可共享高精度、低漂移的参考，也可选择用户提供的参考，每个通道的独立参考可通过 P2 连接器获得。

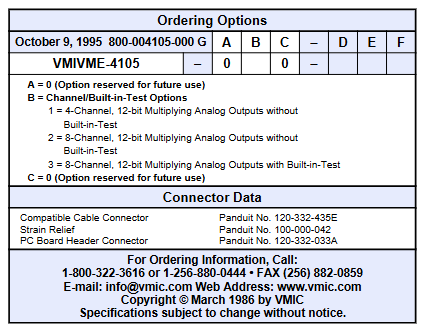

订购选项
A=0（选项保留供将来使用）
B 为通道 / 内置测试选项：1 为 4 通道 12 位乘法模拟输出，无内置测试；2 为 8 通道 12 位乘法模拟输出，无内置测试；3 为 8 通道 12 位乘法模拟输出，有内置测试。
C=0（选项保留供将来使用）
五、连接器数据
兼容电缆连接器：Panduit No.120-332-435E
应变消除：Panduit No.100-000-042
印刷电路板插头连接器：Panduit No.120-332-033A
电气特性
数据传输：A16/D16
模拟输出（负载电阻 = 2kΩ，参考电压 =+10V 时的电压输出）
单极：0 至 - 10V
双极：-10 至 + 10V，5mA
DAC 输入代码：单极用单极二进制码，双极用偏移二进制或补码
分辨率：12 位
25°C 时的精度：增益误差调整到 ±1/2 LSB，偏移 ±0.5mV，相对精度 ±1 LSB
增益温度系数：±10 PPM/°C
外部 DAC 参考输入：最大 ±10VDC 输入，最大 ±10V 峰 - 峰 AC 输入
输出精度与频率（AC 参考输入正弦波）：10kHz 以下为满量程的 1%
参考输出：电压输出 0V（±0.5mV），温度系数 5 PPM/°C，长期稳定性 25 PPM/1000 小时，外部使用可用电流 10mA
建立时间：最大 6µs 至 ±1/2 LSB
单调性：在整个温度范围内单调
输出隔离电阻：输出开关电阻最大 100Ω，现场隔离开关为可选
物理 / 环境特性
工作温度：0 至 + 55°C，存储温度：-20 至 + 85°C
湿度：20 至 80% 相对湿度，无冷凝
海拔：工作至 10,000 英尺
冷却：强制空气对流
尺寸：双欧式卡（6U）160×233.35mm
VMEbus 连接器：两个 96 针 DIN 连接器
输出连接器：板连接器（P3）为 Panduit male type 120-332-033A，输入电缆连接器为 female type 120-332-435E
电源要求：+5VDC 时最大 2.5A
