GE Hydran 201Ti（Mark IV）变压器监测设备
时间: 2025-08-13浏览次数：
GE Hydran 201Ti（Mark IV）变压器监测设备
GE Hydran 201Ti（Mark IV）变压器监测设备
设备概述
Hydran™ 201Ti 是一款小型且易于设置的连续油中溶解气体分析（DGA）监测仪，能提供 IEEE® 标准 C57.104 所使用的基本信息，可作为变压器的重要第一道防线，提前预警故障情况，降低非计划停电风险。它采用燃料电池技术（在标准中称为固定仪器 - 方法 3），有两种气体传感器可选：世界知名的 “Hydran 复合气体” 传感器（对氢气 100% 响应，且对一氧化碳、乙炔和乙烯敏感）和更基础的 “仅氢气” 传感器（仅专注于氢气的产生）。该监测单元安装在单个阀门上，采用动态油采样，无需泵或额外管道连接到不同阀门，因其简单的功能和易于理解的信息，多年来一直是首选监测仪之一，在所有 DGA 监测仪中安装量位居前列。

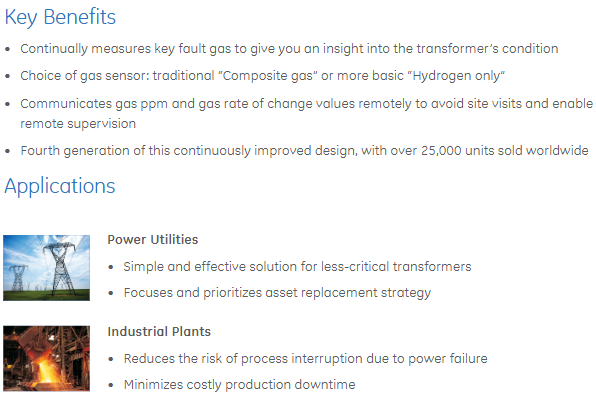

主要优势
持续测量关键故障气体，以了解变压器的状况。
气体传感器可选：传统的 “复合气体” 传感器或更基础的 “仅氢气” 传感器。
远程传输气体 ppm 和气体变化率值，避免现场访问，实现远程监控。
经过持续改进的第四代设计，在全球已售出超过 25,000 台。
应用场景
电力公司：为不太重要的变压器提供简单有效的解决方案，聚焦并优先考虑资产更换策略。
工业工厂：降低因电力故障导致的过程中断风险，最大限度减少昂贵的生产停机时间。
便捷的资产监管：永久安装在单个变压器油阀上，无需额外管道或泵；“复合气体” 传感器对氢气（一般故障气体）100% 响应，且对一氧化碳（纸张过热）、乙炔（电弧）和乙烯（油过热）敏感，从而涵盖主要故障根源；“仅氢气” 气体传感器更简单，仅对一般故障气体氢气 100% 响应。
可配置警报
当检测到异常水平的故障气体时发出警报。
可设置两个警报级别（一个用于警告，一个用于警报）以显示严重程度的增加。
警报可设置在气体 ppm 水平或每小时或每天的气体变化率（ROC）上。
每 15 天自动自检，若检测到故障（包括电源故障、油阀关闭、传感器或电池需要更换）将触发服务警报。
人机界面
背光 LCD 显示屏显示气体信息。
用于停止设备和确认警报的键盘。
与 GE 广受赞誉的 Perception™软件兼容，可下载、趋势分析和分析变压器数据。
Mark IV 改进之处
进行了彻底检修，提高了传感器耐用性，采用了新的电子板和电源，使其符合 RoHS 标准，同时提高了设备的可靠性和性能。
配备本地 USB 端口，取代了大多数现场笔记本电脑上不再配备的 RS-232 端口。
通过隔离的 RS-485 采用 Modbus® 协议通信实现寄存器的数字输出。

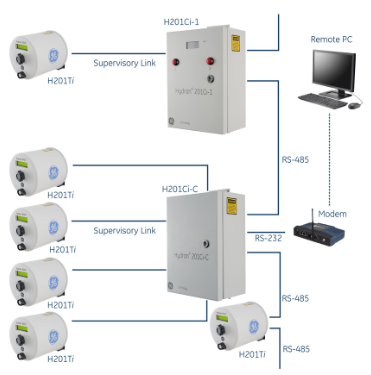

控制器
Hydran 201Ti 可连接到可选控制器，以促进与多个单元的通信并创建本地网络。
Ci-1 控制器：单通道控制器，可复制部分人机界面功能（气体值显示、警报按钮），当 201Ti 安装在变压器上部阀门难以触及的位置时非常理想，还可引出警报继电器触点和模拟输出，便于接线。
Ci-C 控制器：可接收多达四个 201Ti 的气体 ppm 数据，为所有四个监测仪提供单一通信点，无警报继电器或模拟输出，在保护 3 台单相变压器 + 1 台备用变压器时非常理想。
通过其 RS-485 端口，最多可 “菊花链” 连接 32 个控制器或 201Ti，最大链长（所有电缆总和）为 1200 米（4000 英尺），连接到任何菊花链控制器的所有 201Ti 都可通过本地网络中的任何控制器访问，从而便于通信，例如只需安装一个 RS-232 调制解调器。
技术规格
测量：燃料电池型传感器位于与变压器绝缘油接触的透气膜后面，测量范围为 25-2000 ppm（体积 / 体积，氢气当量），精度为 ±10% 的读数 ±25 ppm（氢气当量），响应时间为 10 分钟（阶跃变化的 90%）。“复合气体” 传感器对氢气 100% 响应，对一氧化碳、乙炔、乙烯也有不同程度的灵敏度，重复性为 ±5% 的读数或 ±5 ppm 中的较大值；“仅氢气” 传感器仅对氢气 100% 响应，受一氧化碳、乙炔和乙烯的干扰小于 3% 的浓度，重复性为 ±5% 的读数或 ±10 ppm 中的较大值。
功能：背光 LCD 显示屏（2 行 x16 字符），带用于设置设备和确认警报的键盘；USB 端口（B 型连接器）用于本地连接到笔记本电脑配置系统，RS-485（端子块）隔离至 2000 Vac RMS，用于连接到可选控制器和远程通信；通过 RS-485 采用 Modbus® 或 Hydran 协议输出气体水平（ppm）和气体变化率（每小时或每天 ppm）；采用 4-20mA 输出气体水平 ppm，范围为 25-2000 ppm，最大 10V 负载，隔离至 2000 Vac RMS。
警报：3 种不同的警报（气体警告（Hi）、气体警报（HiHi）和服务警报（电池、传感器、温度）），气体警报可设置在达到的气体水平或每小时或每天的趋势（气体水平变化率）上，配备 3 个干触点继电器（C 型，SPDT），NO/NC，3A@250Vac 阻性负载，3A@30Vdc 阻性负载。
手动采样：易于访问的外部油采样端口，用于带鲁尔旋塞的玻璃注射器。
环境：工作环境温度为 - 40°C 至 + 55°C（-40°F 至 + 131°F），工作环境湿度为 0-95% RH（非冷凝），带翅片散热器适配器选项时，阀门处的油温度为 - 40°C 至 + 105°C（-40°F 至 + 221°F），阀门处的油压力为 0-700KPa（0-100psi）（真空 resistant 传感器）。
外壳等级：NEMA Type 4X 认证，符合 IP56 要求。
电源要求：90–132 Vac 或 180–264 Vac 可切换，47–63 Hz，最大 475VA。
机械参数：圆柱形，可安装在 1”、1.5” 或 2” 内螺纹 NPT 阀门上；尺寸为直径 178mm（7”）x 长度 180mm（7-1/8”）；安装重量为 5.6Kg（12lb）；运输重量为 6.9Kg（15lb）。
选项
非 NPT 阀门适配器；翅片散热器适配器（1.5”），用于环境温度高于 40°C（104°F）或油温度高于 90°C（194°F）时；用于传感器安装和拆卸的专用管扳手；H201Ci-1 单通道控制器；H201Ci-C 四通道控制器；控制器的附件 / 选项。
