Honeywell Searchline Excel 红外开路气体探测器
Honeywell Searchline Excel 红外开路气体探测器
产品概述
Searchline Excel 是全球最畅销的红外开路气体探测器，目前已在各类具有挑战性的工业应用中安装超过 25,000 台。从北极圈到中东沙漠，它始终是客户的首选产品，在石油天然气和石化行业已成为标准配置，能满足客户的严苛需求。
应用场景：包括海上平台和船舶（FPSO）、下游化学加工厂、天然气运输和管道、大型存储区域和建筑物、周边检测等。
产品演进：Honeywell Analytics 于 1987 年推出原始 Searchline，开创了开路红外可燃气体探测器的设计先河。1998 年推出 Searchline Excel，通过不断改进和高质量的制造及控制流程，成为行业标准，常与 Searchpoint Optima Plus 配合使用，作为主要的可燃气体探测器和辅助的可燃点式探测器。
核心优势与特点
性能优势
采用双带通滤波器，能完全补偿各种雾、雨和 / 或 mist 干扰。
100% 不受太阳影响，在部分遮蔽条件下可正常工作，抗振动能力强。
径向对称且粘合的窗口加热，低温性能良好；同轴光学系统提供同类最佳性能和抗部分遮蔽能力。
全温度补偿固态探测器，在所有条件下功耗低，配备简单的 “锁定” 对准工具，无需额外的 “软件对准”。
望远镜设计功率更高、更坚固，可选 Modbus RS485 多点输出，获得 FM 危险区域和性能认证。

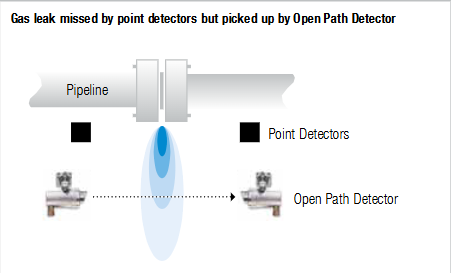

开路气体检测优势：作为点式探测器的补充，具有可靠的可燃气体检测（经使用验证）、覆盖范围更广（最有可能检测到任何泄漏）、响应速度极快、故障安全（无未暴露的故障模式，不存在气体路径被堵塞的可能）、探测器位置不那么关键、可指示危险大小、设置和调试简单、可替代多个点式设备等优点。
独特技术设计
专利光学设计：是唯一能完全应对开路可燃气体检测所有挑战的解决方案，采用专利双带通滤波器，在所有气候条件下都能准确可靠地运行，无需依赖可能影响气体检测能力的软件掩码。
同轴光学设计：独特的同轴光学设计使其成为唯一能在部分遮蔽条件下正常工作且不会产生误报的开路气体探测器，而非同轴仪器可能会因差分衰减导致误报。

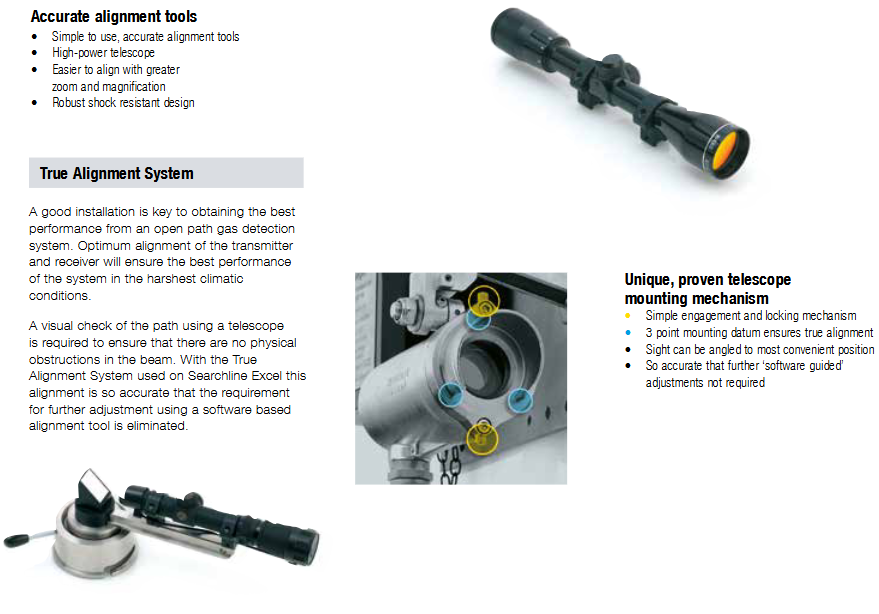

True Alignment System（真对准系统）：良好的安装是开路气体检测系统获得最佳性能的关键，该系统能实现精确对准，无需使用基于软件的对准工具进行进一步调整，安装时需用望远镜目视检查路径确保无物理障碍物。
配件与通信
主要配件：包括 XNX 通用变送器（提供本地显示和增强的接口选项，如继电器和现代数字通信，包括 HART®、Modbus 和 Foundation Fieldbus™）、独特且经过验证的望远镜安装机构（具有简单的接合和锁定机制，三点安装基准确保真正对准，视线可调整到最方便的位置）等。
通信功能：可与 XNX 通用变送器组成套件，标准配备本地 HART® 端口和通过 4-20mA 的 HART®，可通过 XNX 用户界面或兼容的 HART® 手持询问器配置；在允许的应用中，可使用 SHC-1 手持询问器和 SHC-1 保护设备模块与 Searchline Excel 进行侵入式连接。多点 Modbus 功能可显著节省安装和布线成本，双向数字通信协议允许配置、警告和故障诊断信息传回控制室，减少维护成本。
技术规格
项目/详情
可检测气体：甲烷、乙烷、丙烷、丁烷、戊烷、乙烯、丙烯、丁二烯
范围 0 至 5 LEL.m
推荐报警设置：（低）1.0 LEL.m；（高）3.0 LEL.m

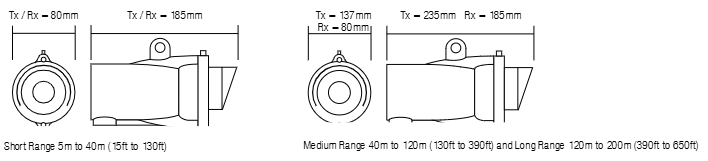

路径长度：短距离 5m 至 40m（15ft 至 130ft.），中距离 40m 至 120m（130ft 至 390ft.），长距离 120m 至 200m（390ft 至 650ft.）
响应速度：T90 小于 3 秒（在正常操作条件下）
输出信号：4-20mA（最大环路电阻 600 欧姆；提供源和 sink）和 RS485，21mA 超量程，4-20mA 正常操作（0 至 5 LEL.m），3mA（1）光学部件脏污，2.5mA（1）光束被阻挡，2mA（1），0mA 故障
数字输出：Modbus RS485 多点。使用 DX100 (M) 或带 Modbus 选项的 XNX 通用变送器
工作湿度：0 至 99% RH（无冷凝）
工作压力：91.5 至 105.5 KPa（915 至 1055 mbar）（无补偿）
预热时间：少于 5 分钟（可操作），或少于 1 小时（完全稳定）
电源：18V 至 32VDC
功耗 短距离发射机：3.5W / 5.0W * 最大。中长距离发射机：10W / 13W * 最大。接收机：8W 最大。
外壳材料：316 不锈钢
重量（含安装支架）：短距离发射机：3.5kg，中长距离发射机：7kg，接收机：3.5kg
振动 2 至 60Hz，最大峰峰值振幅 1mm
对准公差 短距离 ±0.5º（在 40m 处 ±~35cm），中距离 ±0.5º（在 120m 处 ±~104cm），长距离 ±0.5º（在 200m 处 ±~170cm）
EMC 标准：EN50270
性能认证：FM 性能认证
安全认证：ATEX、UL、CSA、FM 等多项认证
IP 等级：IP66 和 IP67
安装选项
安装选项：提供多种安装配置，可适应危险区域和安全区域的不同连接需求，如与控制器、DCS/PLC、SCADA 系统等连接，支持 4-20mA、Modbus 等通信方式，可实现冗余 4-20mA 信号传输、本地侵入式 / 非侵入式询问、远程状态传输等功能。
