Honeywell OELD智能接线盒使用方式
时间: 2025-08-07浏览次数：
Honeywell OELD智能接线盒使用方式
Honeywell OELD智能接线盒使用方式
安全警告与信息
安装必须符合相关国家权威机构认可的标准，欧洲地区需参考 EN 60079-14 和 EN 60079-29-2。
严禁在通电或可能存在爆炸性 atmosphere 时打开外壳。
操作人员需清楚气体浓度超过报警水平时应采取的措施，不得修改产品结构，否则可能使关键安全和认证要求失效。
只有经过培训的人员才能进行产品内部作业，其测量功能未获得 ATEX 认证，不得依赖 OELD 显示屏背光状态指示进行安全相关操作，且设备不得在氧气含量超过 21% 的环境中运行。
特殊安全使用条件（增安型 Ex e 版本）
每个端子的任一侧最多连接一根单股或多股导线，除非多根导线以适当方式连接。
连接到端子的导线绝缘层应适合相应电压，并延伸至端子喉部 1mm 范围内。
所有使用和未使用的端子螺钉应拧紧至 0.5Nm 至 0.6Nm 之间，端子只能使用符合 IECEx KEM 10.0093U 推荐的电缆进行安装和接线。
处置与环保
产品应按照当地法规处置，材质包括外壳（铝合金或 316 不锈钢）、盖子（铝合金或 316 不锈钢、玻璃）。
产品需通过适当的 WEEE 处置设施处理，不得作为一般工业或家庭垃圾处理。
产品概述
基本介绍
OELD 是经过危险场所认证的接线盒，适用于具有 4-20mA 输出的探测器，可与 Searchpoint Optima Plus 或 Searchline Excel 系列气体探测器配合使用。
提供本地视觉状态指示和蓝牙低能耗接口，可通过支持蓝牙的移动设备进行配置和维护，获得 ATEX 和 IECEx 认证，适用于 1 区（气体）或 21 区（粉尘）危险区域，隔爆型版本还获得 cULus 认证，适用于 I 类 1 区或 II 类 1 区。
有 5 个入口（根据版本不同为 M25 或 3/4”NPT），并配有 3 个经过认证的堵头，增安型（Ex e）版本的 OELD 仅有 5 个 M25x1.5 入口。
结构与功能

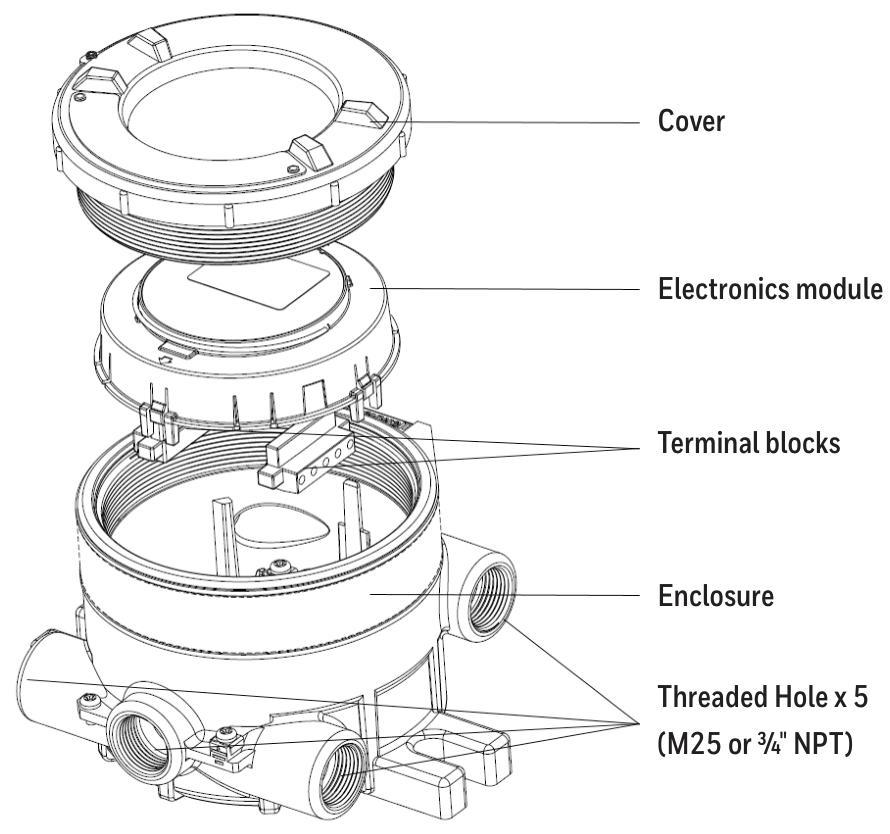

外壳内部有两个接地连接点、一个带两个可插拔端子块的电子模块，用于连接现场和探测器 wiring。
具有四色背光（绿、黄、红、蓝）和定制的 7 段液晶显示屏（LCD），不同背光颜色代表不同状态，如绿色表示正常运行或警告，红色表示报警等。
可选配件
包括管道安装套件（1226A0358），可将 OELD 安装在直径 2” 至 6”（50 至 150mm）的管道上；天花板安装支架套件（1226A0355），用于天花板安装；遮阳板（94000-A-1006），由 316 不锈钢制成，可保护 OELD 及相关探测器免受阳光直射。
安装相关
选址与定位
气体探测器的放置应遵循气体扩散专家、工艺设备专家、安全人员和工程人员的建议，并记录探测器位置的确定协议。
安装设计人员应参考 IEC/EN 60079-29-2 和其他国家实践规范，以及气体探测器技术手册中关于特定场所的选址建议。
机械安装
OELD 可通过集成安装片以多种方式安装，如安装在平坦墙面、Unistrut® 支架上，使用可选管道安装套件安装在管道或电线杆上，或使用天花板安装支架套件安装在天花板上。
安装时需考虑探测器的正确方向，确保安装螺栓完全拧紧并使用合适的锁紧垫圈。
电气安装
探测器可直接或远程安装到 OELD，某些探测器有相应的接线盒便于远程安装。
安装步骤包括取下盖子、取出电子模块、安装电缆密封套或导管配件、安装探测器（不同入口版本安装方式不同）、密封未使用的电缆入口、进行电气连接、重新安装显示模块和盖子等。
电气连接
端子块定义
端子块 1（TB1）和端子块 2（TB2）各端子有不同的标记、颜色和功能，如 TB1 的 1 号端子为 - V（黑色），用于辅助电源等。
增安型（Ex e）版本使用特定制造商和类型的端子块，隔爆型（Ex d）版本为黑色，增安型为绿色，不得混用，否则会使产品认证失效。
接线图
提供了 OELD 与 Searchpoint Optima Plus、Searchline Excel、Searchline Excel Cross-Duct（XD）等探测器的接线图，以及与电流 sink 和电流源配置的探测器的连接方式。
接地连接需避免接地环路，OELD 有两个内部接地点，现场电缆屏蔽层应在控制室连接到仪器接地，OELD 内部和外部接地点有相应的规格和连接要求。
电源与电缆
OELD 需要 18-32Vdc（标称 24Vdc）的电压供应，最大功耗 2W，需考虑电缆电阻导致的电压降，确保探测器处有最低所需供电电压。
电缆需适合危险区域分类并符合相关法规，推荐使用工业级屏蔽现场电缆，端子允许的导线尺寸为 0.2-2.5mm²（24-12AWG），导线温度额定值应大于 80°C，端子拧紧扭矩为 0.5Nm 至 0.6Nm。
配置
可配置参数
包括本地报警指示阈值（可在 5 至 65% FSD 之间设置，默认 20% FSD）、mA 输入电平设置（需与探测器的 mA 输出曲线匹配）、OELD 通用显示设置（如满量程范围、测量单位、气体名称等）。
配置过程
通过运行 OELD App 的移动设备进行配置，步骤包括启动应用程序、登录、搜索附近的 OELD 单元、选择并确认连接等。
配置完成或更改设置后，应回读并验证配置，确保更改正确。
操作
启动与自检
启动和自检序列约需 60 秒，期间会进行显示测试、背光测试、内部硬件和内存检查等，完成后进入正常运行状态。
正常运行
正常运行时，LCD 背光根据探测器 4-20mA 输出指示探测器状态，不同电流范围对应不同的背光颜色和闪烁状态。
显示屏在正常运行时显示气体浓度信息（图形和数字形式）以及其他信息，低温时会自动降低显示屏刷新率，极低温下可能出现屏幕清晰度下降，但温度恢复后可恢复正常。
通信方式
具有蓝牙低能耗（BLE）接口，支持与运行 OELD App 的移动设备进行非侵入式连接，还可通过 RS-485 接口与特定探测器进行通信。
也可使用 Honeywell Analytics SHC-1 手持询问器和 SHC 保护装置与相关探测器连接，但需注意相关警告和注意事项。
OELD 移动应用
安装与运行
OELD 移动应用可在支持蓝牙低能耗（BLE）的 Android 4.3（Jelly Bean）或更高版本操作系统上运行，可从 Google Play 商店下载安装。
首次启动需阅读最终用户许可协议、登录或注册账户，注册需互联网连接和至少一个 OELD 设备的 QR 码。
连接与配置

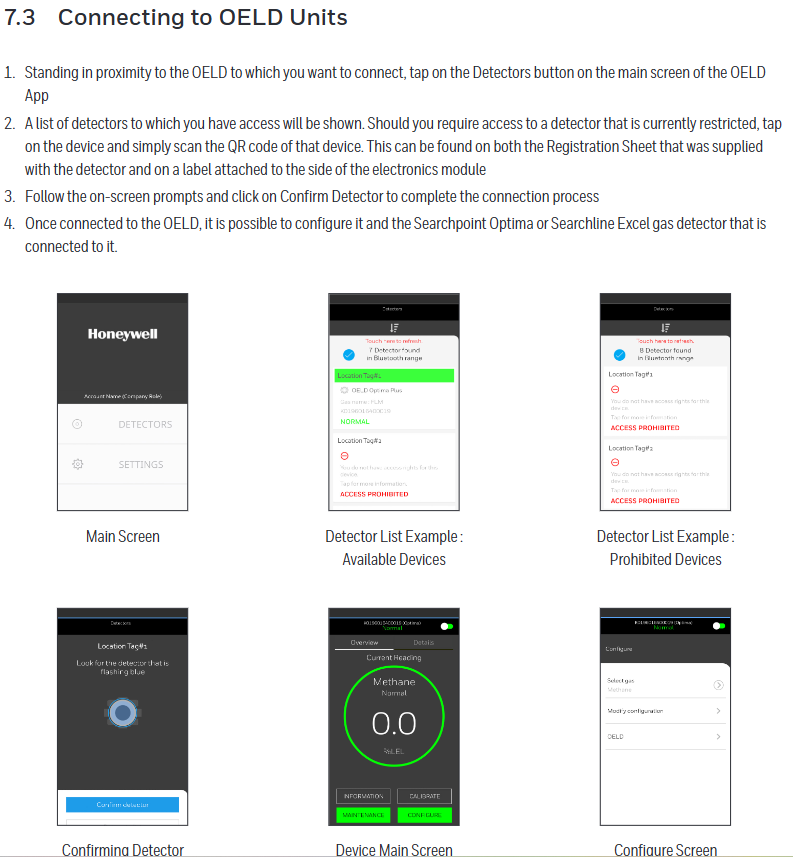

可连接到已注册到用户账户的 OELD 设备，连接步骤包括在应用程序主屏幕点击相关按钮、选择设备、扫描 QR 码（如需访问受限设备）、确认连接等。
可配置 OELD 设备的多种参数，以及与 OELD 连接的 Searchpoint Optima Plus 和 Searchline Excel 等探测器的参数，还可进行校准操作（特定探测器）。
维护与故障处理
维护
定期检查 OELD 和电缆有无物理损坏，用湿布清洁玻璃窗口，不得使用溶剂或研磨性清洁剂，OELD 无用户可维修部件。
建议每年至少检查一次设备的配置和运行情况，连接到 OELD 的气体探测器应按其操作说明进行检查和校准。
显示模块更换需遵循特定步骤，包括断电、取下盖子和电子模块、更换模块等，更换后需重新配置。
故障与警告

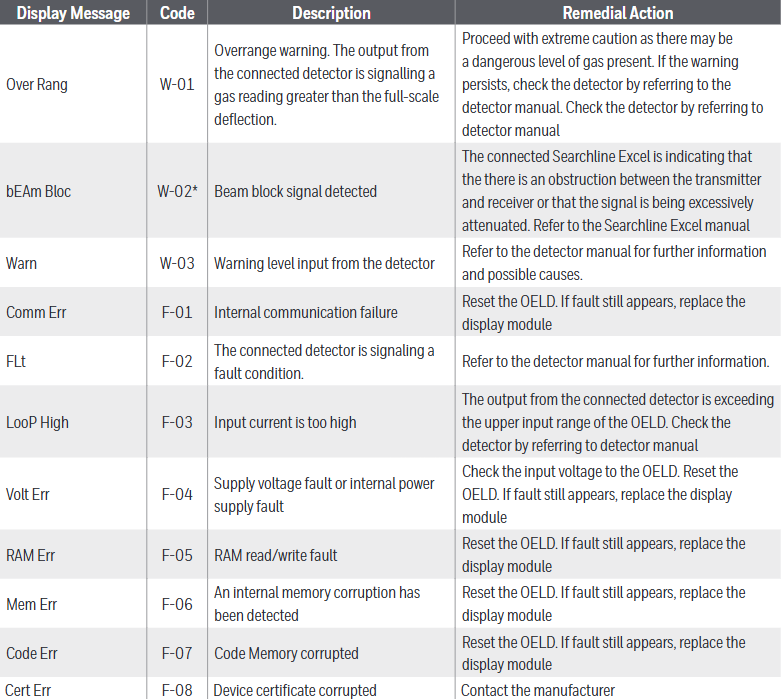

不同的显示消息和代码对应不同的故障或警告类型，如 “Over Rang”（W-01）表示超量程警告，“Comm Err”（F-01）表示内部通信故障等，并有相应的补救措施。
规格与订购信息
规格
材质为船用级铝合金或 316 不锈钢（带 5 涂层 painted 表面处理），重量因材质不同而异，尺寸为 159x197x114mm，电缆入口数量和类型因版本而异，有相应的终端、存储和工作温度、湿度、显示信息、视觉指示、电源、接口、防护等级和认证等。

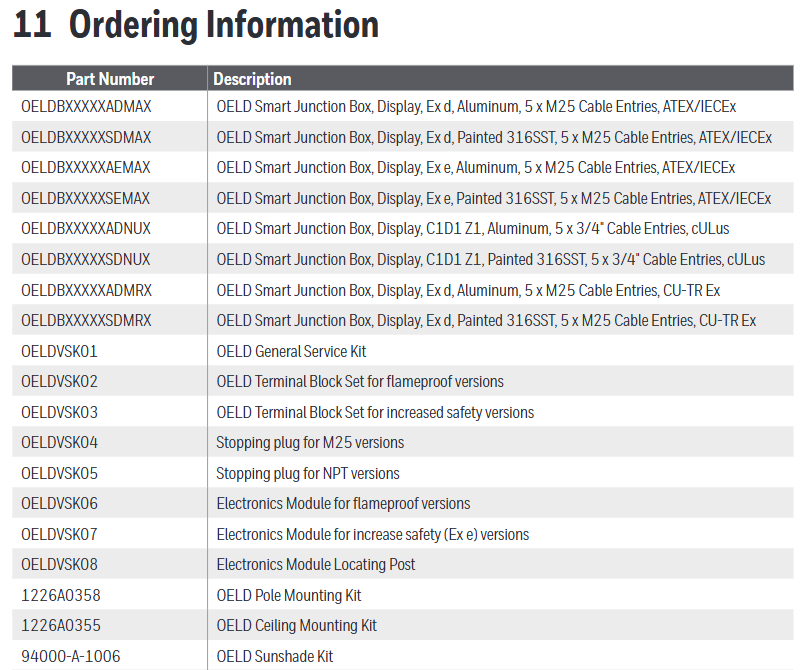

订购信息
提供了不同版本 OELD 智能接线盒及相关配件（如通用服务套件、端子块组、堵头、安装套件、遮阳板等）的型号和描述，警告需获取与 OELD 版本匹配的服务套件，否则会使产品认证失效。
认证与保修
认证与批准
包括欧盟符合性声明、危险区域认证（如 ATEX、IECEx、cULus、Inmetro 等）、性能认证、无线认证等，不同认证有相应的证书编号和适用范围。
保修摘要
Honeywell Analytics 保证 OELD 在从发货之日起 24 个月内，在正确使用情况下无零部件和工艺缺陷，可维修或更换，但不包括消耗品、正常磨损、意外损坏等情况，索赔需在保修期内提出。
