Honeywell Experion Series-C I/O 规格
时间: 2025-08-04浏览次数：
Honeywell Experion Series-C I/O 规格
Honeywell Experion Series-C I/O 规格
产品简介
概述
本文档提供了 Experion® Series C I/O 和 C300 控制器的配置技术信息，该系列产品从 Experion R300 版本开始发布。
范围
涵盖的 Series C I/O 产品包括多种数字输入、数字输出、模拟输入、模拟输出、低电平多路复用器、脉冲输入、通用输入输出等类型。
定义
IOTA（Input Output Termination Assembly）：容纳 IOM 和现场接线连接的组件。
IOM（Input Output Module）：包含执行特定 I/O 功能所需的大部分电子设备的装置，可插入 IOTA。
产品特点
创新设计：支持增强的热管理，相比同类产品尺寸显著减小。
集成设计：I/O 模块和现场终端组合在同一区域，无需单独的机箱容纳电子组件。
可拆卸端子：两级 “可拆卸” 端子，便于工厂安装和维护。
电源供应：通过 IOTA 提供现场电源，无需额外电源和相关手工接线编组。
冗余支持：直接在 IOTA 上实现冗余，无需外部布线或冗余控制设备。
安装设计：垂直安装便于布线；“信息圈” 提供快速视觉提示；“倾斜” 设计有效管理机柜内热量。
电路保护：输入和输出电路有短路保护，无需线路熔断器，降低安装和维护成本。
Series C I/O 选型与尺寸
选型优势
在几乎所有配置中，C300 控制器和 Series C I/O 在更小的空间内提供了实用、可维护的过程设备连接，有助于降低总体安装成本。
模块尺寸
模拟模块通常有 16 个点，非冗余应用使用 6 英寸（152mm）IOTA，冗余应用使用 12 英寸（304mm）IOTA。
离散模块有 32 个点，非冗余应用使用 9 英寸（228mm）IOTA，冗余应用使用 12 英寸（304mm）IOTA。

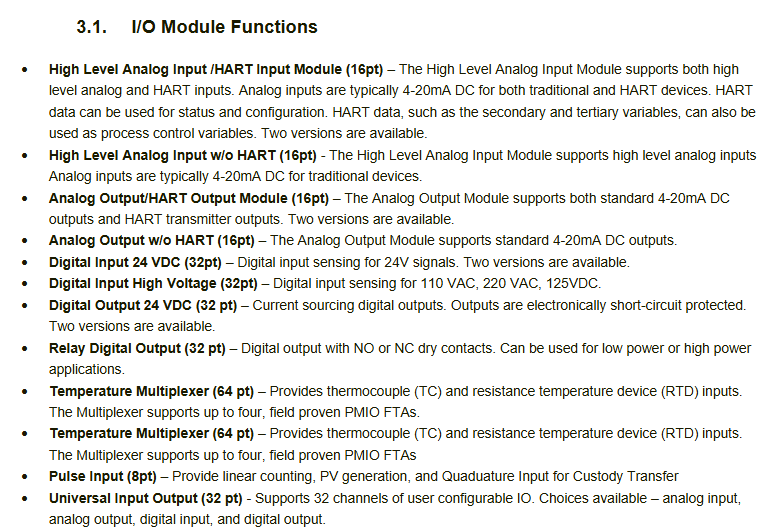

I/O 模块功能
包括高电平模拟输入 / 带 HART 输入、高电平模拟输入 / 不带 HART、模拟输出 / 带 HART 输出等多种功能模块，各模块功能和特点不同。
具体模块规格
模拟输入模块
CC-PAIH01/02（带 HART）：支持高电平电流或电压输入，16 个通道，有多种输入范围，具备广泛的自诊断、可选冗余等特点。
CC-PAIH51（带 HART）：接受来自变送器和传感设备的高电平电流输入，16 个通道，仅支持 4-20mA 输入。
CC-PAIX01/02（不带 HART）：功能与 CC-PAIH01/02 类似，但不支持 HART。
CC-PAIN01（不带 HART）：接受来自传感设备的高电平电流输入，16 个通道。
低电平模拟（温度）输入模块
CC-PAIM01（LLMUX）：支持多达 64 通道的温度输入，使用 Honeywell PMIO LLMUX FTA，支持热电偶（TC）和热电阻（RTD）输入。
CC-PAIL51：支持多达 16 通道的温度输入，每个通道可配置为热电偶或热电阻输入，无需外部 Process Manager FTA。
脉冲输入模块（CC-PPIX01）
为 Experion C300 控制器提供监控各种脉冲输入现场值的能力，支持 “快速切断” 功能，适用于计量和贸易交接应用，8 个输入通道，2 个输出通道。
模拟输出模块
CC-PAOH01（带 HART）：向执行器和记录 / 指示设备提供高电平恒定电流，16 个输出通道，具备多种特点。
CC-PAOH51（带 HART）：功能与 CC-PAOH01 类似，支持 HART 状态和配置。
CC-PAOX01（不带 HART）：提供标准 4-20mA DC 输出，16 个通道。
CC-PAON01（不带 HART）：功能与 CC-PAOX01 类似。
数字输入模块
CC-PDIL01（24VDC）：接受 24VDC 信号作为离散输入，32 个通道，具备多种特点。
CC-PDIL51（24VDC）：功能与 CC-PDIL01 类似，无开路检测。
CC-PDIS01（事件序列）：接受 24VDC 离散信号，可进行时间标记以支持 1ms 分辨率的事件序列，32 个通道。
CC-PDIH01（高压）：接受 120VAC/125VDC、220VAC 等信号作为离散输入，32 个通道。
数字输出模块
CC-PDOB01（总线式 24VDC）：提供可靠的 24V 数字输出信号，32 个通道，具备多种特点。
继电器 IOTA（使用 CC-PDOB01 IOM）：提供干触点，用于隔离的低压 / 小电流或高压 / 大电流离散输出应用，32 个输出通道。
CC-PDOD51（漏极型 24VDC）：可切换可靠的 24V 数字输出信号，32 个通道。
通用输入输出模块
CC-PUIO01：与模拟输入、模拟输出、数字输入和数字输出现场设备接口，32 个通道，每个通道可配置为多种类型。
CC-PUIO31：功能与 CC-PUIO01 类似，支持事件序列等更多功能。
功能矩阵
提供了帮助选择具有相似功能特性的 I/O 模块和 IOTA 的表格，包括 AI、AO、DI、DO 功能矩阵，方便用户根据需求选择合适的模块和 IOTA。
