ABB Ability™Symphony®Plus S+工程
ABB Ability™Symphony®Plus S+工程
概述
ABB Ability™ Symphony® Plus S+ Engineering 是一款为 Symphony Plus 控制系统打造的集成化工程工具，旨在应对过程工业中因新技术发展带来的自动化组件管理需求。它提供统一平台，整合各类自动化环节，实现数据统一管理，减少重复操作，提升工程效率，适用于从控制系统组件到网络架构、高级应用等全方面的工程设计、配置、调试与维护。
该工具考虑到行业竞争加剧、项目交付周期缩短、工程任务分散等现状，通过优化工作流程、支持多用户访问、允许在启动和调试阶段灵活修改等特性，助力 EPC 承包商和最终用户缩短项目设计周期、调试启动时间，降低运维成本。
核心特性
高效工程平台基础
客户机 / 服务器技术：支持多用户在网络环境操作，配置服务器最多可同时接纳 10 个客户端连接，实现系统配置信息和实时工厂数据的共享访问，确保数据单一来源，减少重复录入，简化数据库管理并自动化配置任务，支持多种常用文件格式的导入导出。
工程与运行分离：严格区分工程和运行环境，支持灵活的离线工程工作流程，在调试阶段，多用户和远程访问能力对按时交付至关重要，可从回路级到控制器基础功能进行调试。
工具集成与自动化：无缝集成各类工具，具备强大的工作流自动化和批量导入 / 导出功能，提升工程效率；集成版本控制和版本比较，便于进度跟踪，缩短调试时间；支持母语显示，通过智能批量接口确保项目全生命周期数据一致性。
兼容性与复用性：支持复用前代 Symphony、INFI 90 OPEN 等控制系统的应用，基于 ABB 在电力和水务行业的经验，提供经实践验证的解决方案，优化工厂设计。
直观的工程界面与管理功能
用户管理：通过直观界面配置 Windows 域或工作组的用户信息，包括子域或组织单位，可创建用户配置文件及角色、项目访问权限，支持从现有项目复制用户及角色列表，实现精细化授权管理，保障系统安全。
项目管理：集成项目管理功能，授权用户可一键创建系统、控制、设备和电气工程项目，进行用户分配、项目备份与恢复、数据库维护及项目升级等操作。
多用户工程：支持多用户同时访问工程任务，用户可预留整个应用或部分内容专属使用，实现多人同时协作且互不干扰，各类工程任务可并行处理。
审计跟踪：提供完整的审计跟踪功能，对用户操作及系统配置变更进行跟踪并归档到中央数据库，还可存档到系统历史记录中，满足行业合规要求。
直观导航：借助图形用户界面、上下文菜单、导航窗口和帮助功能实现直观导航，支持在工程环境中从标签导航到相关控制逻辑文档，与 S+ Operations 人机界面无缝交叉导航，便于快速关联相关信息和第三方文档。
系统拓扑与操作工程

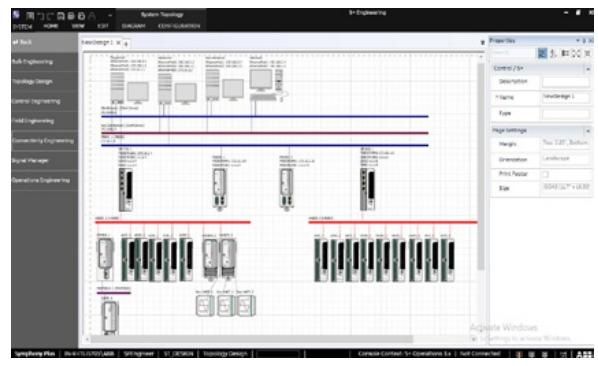

系统拓扑工程：通过系统拓扑构建器，用户可拖拽可视化构建控制项目，支持逻辑和详细网络开发、通过向导自动生成图表、自动配置通信端口、共享拓扑信息至 S+ Operations、生成文档报告等，还支持多虚拟工厂网络接口和多历史服务器配置。
操作工程：集成 S+ Operations 人机界面的操作工程配置，实现与其他组件的数据无缝交换，支持远程部署配置，提供并行部署、增量部署和差异查看功能，高效控制部署过程；适用于传统 DCS 和 SCADA 应用，支持多种常见协议配置。
多系统支持：可从一个工程节点或项目配置多个 S+ Operations 人机界面系统，便于对在线生产和离线测试等独立系统进行集中开发、维护和部署。
人机界面升级支持：为从旧版 Symphony 人机界面平台升级到 S+ Operations 的工厂提供无缝路径，可直接复用现有控制台数据库和图形，减少升级工程工作量和培训需求。
集成控制工程与工具

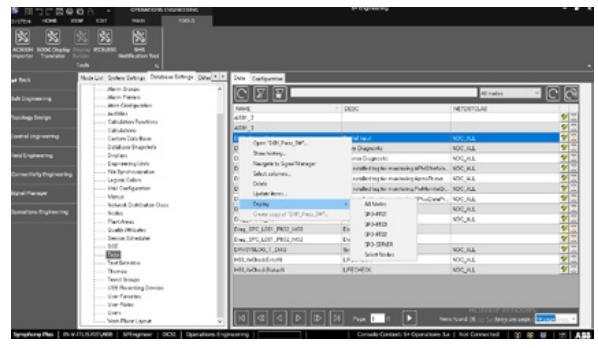

控制工程功能：支持开发和维护 Symphony Plus 控制系统配置，包括 HR 系列、SD 系列和 SDe 系列控制器；通过 Explorer 应用直观交互系统配置信息，支持关联各类文档；数据浏览器支持在 Excel 视图编辑标签数据并保存至配置服务器，支持数据库过滤、批量导入导出及复杂查询替换；Automation Architect 可视化呈现控制策略，支持保存为宏复用，通过拖拽功能块创建高级控制策略。
控制逻辑模板（CLTs）：允许用户定义和维护可复用的标准控制策略模板，作为控制策略结构的蓝图，支持通过对象交换管理，可快速定义控制逻辑文档，模板更新时能保留实例特定配置并扩散至所有关联实例。
可配置功能码（CFCs）：工程师可使用标准功能码创建特定控制逻辑并保存为包，作为标准功能码在控制逻辑设计中复用，支持自定义形状、输入输出、参数及标签映射，可选择隐藏或显示控制策略内容。
库管理：工程库包含各类组件和功能块等，通过对象交换窗口展示可复用组件，用户可使用预设功能码和符号，也可自定义并保存到单独文件夹，支持复制粘贴功能，便于在不同项目间共享对象，节省时间并减少错误。
控制器自动转换：提供转换工具，支持从 Symphony Harmony Rack 控制器升级到最新 SDe 系列控制器，自动更新和修改受影响控制器的通信逻辑，保留原有应用逻辑，无需手动修改。
批量工程与设备集成

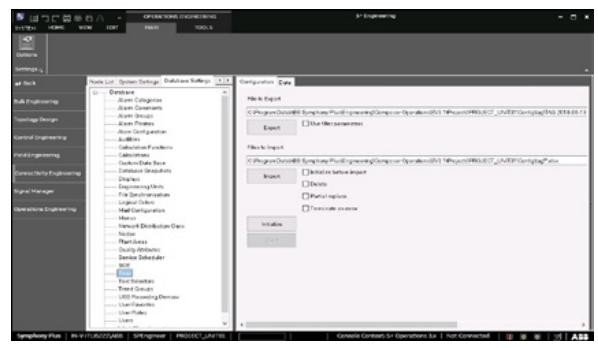

批量工程：支持通过导入过程点或 I/O 电子表格配置信号列表、控制硬件、I/O 分配等，支持处理信号和 I/O 列表的多个修订版本，避免重复导入；通过基于自定义查询的数据编辑器功能提升再工程效率，支持按实体过滤。
PROFIBUS/HART 设备集成：支持使用 PROFIBUS 和 HART 协议配置、调试、维护智能现场和电气设备，设备内数据可被控制器功能块访问并用于实时控制策略；通过 Field Device Tool（FDT）和设备类型管理器（DTM）技术图形化配置管理设备，支持标准协议配置，可与 Field Information Manager（FIM）集成扩展设备管理功能。
其他协议与设备集成：支持 SD 和 HR 系列控制器与 Modbus TCP 设备双向实时通信，Modbus 点可用于控制应用算法或人机界面交互，提供网关软件简化配置等操作；支持 SD 系列控制器与采用 IEC 60870-5-104 和 DNP 3.0 协议的设备通信，提供集成配置功能和模板；支持通过 IEC 61850（Edition 2）协议控制和监控智能电子设备，从 S+ Engineering 进行接口配置和维护，支持水平和垂直通信。
软控制器：集成适用于 SD 和 SDe 控制器的软控制器，允许在任何 S+ Engineering 节点上执行编译后的功能码应用逻辑，便于在实施前对控制应用进行测试和预调，降低新项目、升级或扩建项目的启动和调试成本。
批量与顺序控制功能

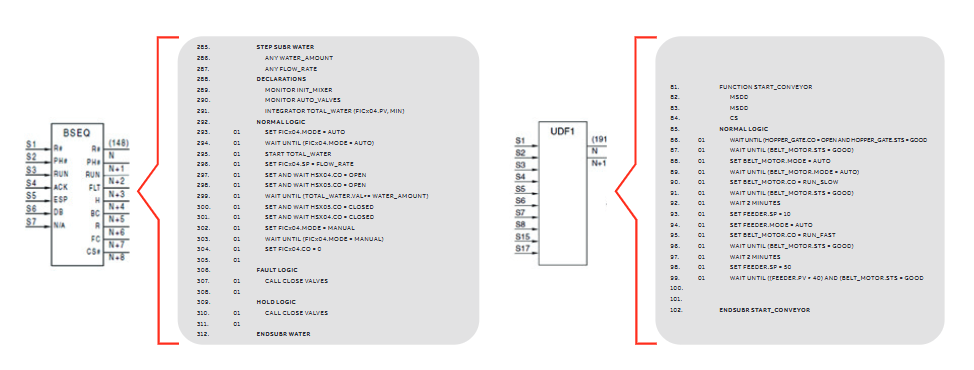

批量数据管理器（BDM）：包含创建、编辑、管理和下载批量、顺序和用户定义功能码配置的工具，支持使用自然语法控制语句创建批量程序，下载到批量序列（BSEQ）功能码；通过图形化方式创建单元程序和主配方，配方需完整下载到控制器，新配方可标记为待批准状态，相关事件记录到日志，确保系统完整性。
用户定义功能码（UDF）：支持使用自然语法控制语句创建和编译 UDF 程序，下载到特定功能码并整合到控制策略中，无需配方或操作员输入，控制器启动时自动执行，适用于创建独特过程功能码或连续执行的顺序控制应用。
动态调试器：便于 Batch 90 和 UDF 程序的故障排除，可观察过程数据、覆盖泵、阀门和控制回路的正常操作、单步执行程序、设置断点及在线编辑配方参数。
演进与兼容性
S+ Engineering 支持用户保留多年积累的特定于工厂运营的知识产权，允许复用任何 Symphony Harmony、INFI 90™ 等控制器的配置（经适当修改），实现系统的演进而避免淘汰，保障用户在控制系统上的投资，确保系统持续适应业务需求。
