ABB 3BSE018144R1 CI857K01 INSUM以太网接口
时间: 2025-07-22浏览次数：
ABB 3BSE018144R1 CI857K01 INSUM以太网接口
ABB 3BSE018144R1 CI857K01 INSUM以太网接口
基本信息
产品标识
产品 ID：3BSE018144R1
ABB 型号名称：CI857K01，属于 INSUM 以太网接口。
包装内容：包含 CI857 通信接口和 TP853 底座。
产品类型：通信模块（Communication_Module）。
海关相关：海关关税编号为 85176200，属于 “其他用于传输或接收语音、图像或其他数据的设备，包括用于有线或无线网络通信的设备” 类别。
物理规格
产品净长度 / 深度:127.5 mm
产品净高度:186 mm
产品净宽度:59 mm
产品净重量:0.7 kg
环保与分类信息
RoHS 状态：符合欧盟 2011/65/EU 指令。
WEEE 类别：5 类（小型设备，无外部尺寸超过 50 厘米）。
其他：不含电池，SCIP 编号为 5b26e2ec-a559-4bb5-9de6-577956347f5b，关联国家为瑞典（SE）。
产品归属

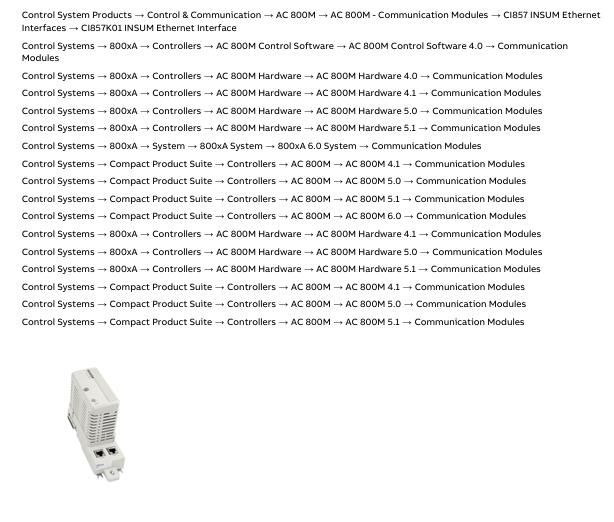

该产品属于多个控制系统产品类别，主要涉及 AC 800M 系列和 800xA 系统等，具体包括 AC 800M - 通信模块、800xA 系统下的多个硬件和软件版本的通信模块、Compact Product Suite 中的 AC 800M 各版本通信模块等。
注意事项
安装与物理操作
尺寸适配：产品净尺寸为长 127.5mm× 宽 59mm× 高 186mm，安装时需确保控制柜内预留足够空间，避免与其他设备发生物理干涉，同时保证周围有一定散热间隙，防止因空间局促导致散热不良。
重量考量：产品净重量为 0.7kg，安装时需使用适配的固定结构（如配套的 TP853 底座），确保安装牢固，防止振动或意外触碰导致模块松动、脱落，影响通信稳定性。
底座安装：安装 TP853 底座时，需检查安装面平整度，避免底座歪斜导致模块与底座接触不良，进而引发电气连接故障。
电气连接与兼容性
接口匹配：作为 INSUM 以太网接口，连接时需确保所接入的以太网线路规格与模块接口要求一致，避免因线路不匹配导致通信速率下降或连接中断。
系统兼容性：该模块主要适配 AC 800M 系列（4.1、5.0、5.1、6.0 等版本）和 800xA 系统（6.0 及相关硬件 / 软件版本），使用前需确认所在控制系统的版本是否在兼容范围内，避免因版本不匹配导致无法正常通信或功能受限。
环保与合规
RoHS 合规：产品符合欧盟 2011/65/EU 指令（RoHS 标准），但在废弃处理时，仍需按照当地环保法规要求进行分类回收，不得随意丢弃。
WEEE 处理：属于 WEEE 5 类（小型设备），废弃时应交由具备资质的专业机构处理，确保符合电子废弃物回收利用相关规定，减少对环境的影响。
使用与维护
静电防护：在安装、拆卸或维护模块时，操作人员需佩戴防静电手环，避免静电击穿内部敏感电子元件，造成模块损坏。
环境防护：避免在粉尘过多、潮湿、有腐蚀性气体或剧烈振动的环境中使用，若工作环境较差，需采取额外的防护措施（如加装防护外壳、定期清洁），以延长模块使用寿命。
信息核实：产品信息可能未经通知发生变更，在进行系统升级、备件更换或故障排查时，建议查阅 ABB 官方最新文档或联系供应商确认相关参数及兼容性信息，确保操作的准确性。
运输与存储
运输保护：运输过程中需使用原厂包装或具备缓冲性能的包装材料，防止模块受到撞击、挤压或摔落，避免物理损坏。
存储条件：存储时应放置在干燥、通风、温度适宜（一般建议 - 20℃~60℃）的环境中，远离强磁场和热源，且避免长时间暴露在阳光下，防止元器件老化。
