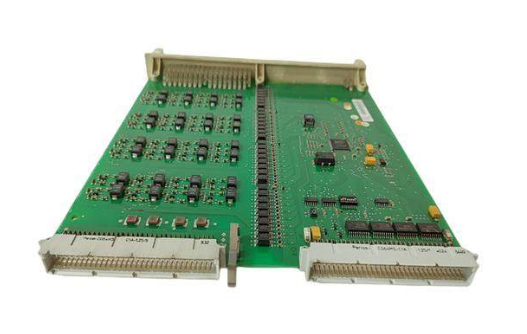

ABB UCD208A101通用数字I/O模块
时间: 2025-07-21浏览次数:
ABB UCD208A101通用数字I/O模块

ABB UCD208A101通用数字I/O模块

产品概述
ABB UCD208A101 是一款通用数字 I/O 模块,作为工业自动化系统中的重要接口组件,主要负责数字信号的输入与输出转换。它能够接收来自现场设备的数字信号(如开关状态、传感器触发信号等),并将其传输至控制系统;同时,也能将控制系统发出的数字指令转换为相应的输出信号,驱动执行器(如继电器、电磁阀等)动作。该模块采用模块化设计,结构紧凑,兼容性强,可灵活集成到各类自动化控制系统中,为工业现场的信号交互提供稳定可靠的桥梁。


品牌背景

ABB 作为全球领先的电力和自动化技术企业,总部位于瑞士苏黎世,拥有超过 130 年的发展历史。其业务遍及能源、工业、交通、建筑等多个关键领域,始终以技术创新为核心驱动力,为全球客户提供高品质的自动化产品与解决方案。在工业自动化领域,ABB 的 I/O 模块系列产品以卓越的性能、高可靠性和广泛的适用性著称,UCD208A101 作为其中的通用数字 I/O 模块,延续了 ABB 在接口技术领域的专业积累和严格的质量标准,是工业自动化系统中值得信赖的组件。


规格参数

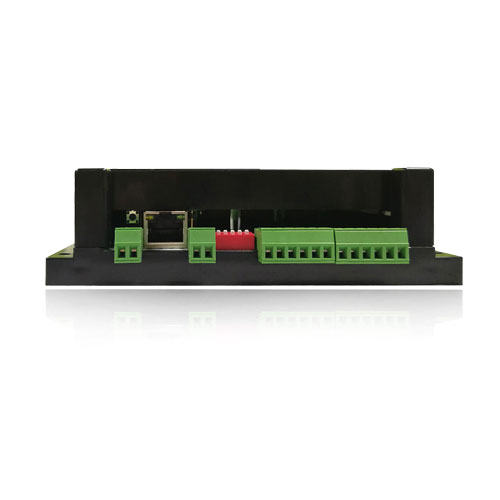

DAM0606 Industrial I / O module-Beijing Juying Hover Electronics Co., Ltd.

输入类型:数字量输入(干接点 / 湿接点)
输出类型:数字量输出(晶体管 / 继电器)
输入点数:8 点
输出点数:8 点
工作电压:24V DC
输入电流:每点最大 5mA
输出电流:每点最大 2A(晶体管输出)
工作温度范围:-25℃至 + 70℃
存储温度范围:-40℃至 + 85℃
防护等级:IP20(模块本身)
尺寸(宽 × 高 × 深):45mm×120mm×110mm
重量:约 0.25kg


关键优势

通用性强:支持多种数字输入输出类型(干接点 / 湿接点输入、晶体管 / 继电器输出),可适配不同品牌和类型的现场设备,减少选型难度。
高抗干扰性:采用电气隔离和滤波技术,能有效抵御工业现场的电磁干扰、浪涌等干扰信号,确保信号传输稳定可靠。
灵活扩展:模块化设计使其可根据系统需求灵活增减模块数量,支持与 ABB 的其他自动化组件(如控制器、通讯模块)无缝对接,便于系统扩容。
诊断全面:具备完善的故障诊断功能,可快速定位输入输出回路的异常,缩短故障排查时间,提高系统的可用性。
安装便捷:结构紧凑,尺寸小巧(45mm×120mm×110mm),采用标准导轨安装方式,可快速集成到控制柜中,节省安装空间。


注意事项

接线规范:接线时需严格区分输入输出端子,确保信号线与电源线连接正确,避免接反或短路导致模块损坏;对于继电器输出,需注意负载电流不超过额定值。
电源要求:工作电源需稳定在 24V DC,波动范围应控制在允许范围内(通常为 ±10%),建议配备独立的电源保护装置,防止电压冲击。
环境防护:模块防护等级为 IP20,需安装在封闭的控制柜内,避免粉尘、水汽直接接触;工作环境温度需控制在 - 25℃至 + 70℃,避免超出范围影响性能。
静电防护:在安装、拆卸或维护模块时,操作人员需佩戴防静电手环,防止静电击穿内部敏感元器件。
接地处理:模块的接地端子应可靠接地,接地电阻应符合系统要求,以增强抗干扰能力和保障安全。


应用场景

工业生产线:在汽车装配线、食品包装线等生产线上,用于采集传送带的位置信号、设备的运行状态信号(如电机启停),并控制电磁阀、指示灯等设备的动作,实现生产线的自动化控制。
机床设备:与数控机床、加工中心等设备配套,接收机床的限位开关信号、操作面板的按钮信号,输出控制主轴启停、冷却液开关等信号,保障机床的精准运行。
建筑自动化:在智能楼宇系统中,采集门禁系统的开关信号、消防报警的触发信号,控制照明回路、空调风机的启停,实现建筑设备的智能化管理。
交通设施:在轨道交通的站台设备(如屏蔽门、自动售票机)中,用于接收传感器的状态信号,输出控制设备开关的指令,保障交通设施的安全高效运行。
水处理行业:在污水处理厂、自来水厂的自动化系统中,采集水泵、阀门的运行状态信号,控制其启停,实现水处理流程的自动化监控,提高水处理效率。
