ABB TB820V2紧凑型产品套件硬件选择器
ABB TB820V2紧凑型产品套件硬件选择器
产品概述

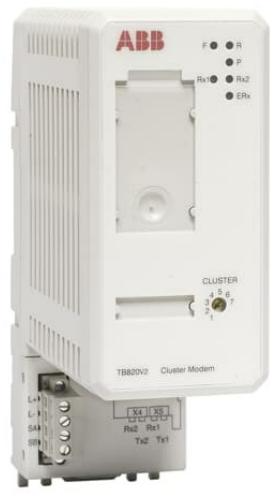

ABB TB820V2 是 S800 I/O 系统中的关键组件，作为 ModuleBus 调制解调器，它提供光纤接口与 ModuleBus 的连接，其电气接口和光学接口在逻辑上属于同一总线。该模块主要用于 I/O 集群的本地分布，支持最多 12 个 I/O 模块连接至电气 ModuleBus，以及最多 7 个集群连接至光纤 ModuleBus，适用于需要扩展 I/O 模块数量的工业场景，是分布式过程 I/O 系统中实现信号传输与监控的核心设备。
规格参数
产品编号：3BSE013208R1；通信协议：ModuleBus；角色：从设备
冗余与扩展能力:无线路冗余、模块冗余；不支持热插拔；不与 HI 控制器兼容
电源消耗:24V 典型消耗：100mA
环境适应性:工作温度：0~+55°C（认证范围 + 5~+55°C）；存储温度：-40~+70°C
物理尺寸:宽度 58mm（2.39 英寸），高度 170mm（含锁扣，6.7 英寸），深度 122mm（4.8 英寸）
重量:0.3kg（0.66 磅）
防护与合规性:防护等级 IP20；污染等级 2 级（IEC 60664-1）；符合 RoHS、WEEE 指令
电气安全：EN 61010-1、UL 61010-1 等；危险场所认证：C1 Div 2 cULus 等；船级社认证：ABS、BV 等
核心功能
接口扩展：提供 2 个光纤端口连接光学 ModuleBus，同时通过电气接口连接 I/O 模块，实现电气与光纤信号的转换与传输。
集群管理：通过旋转开关可设置 1~7 的集群编号，支持多集群扩展，满足超过 12 个 I/O 模块的场景需求。
监控功能：对 I/O ModuleBus 的运行状态和电源供应进行实时监控，确保系统稳定。
电源隔离：为连接的 I/O 模块提供隔离电源，减少外部干扰对信号传输的影响。
注意事项
安装环境：需安装在污染等级 2 级（IEC 60664-1）、相对湿度 5%~95%（无冷凝）的环境中，避免潮湿、高温（超过 55°C）或强电磁干扰区域；垂直安装时环境温度需控制在 40°C 以下。
电源要求：确保输入电源稳定在 24V，避免电压波动导致模块损坏或信号传输异常。
集群设置：通过旋转开关设置集群编号时，需确保与系统规划一致，避免编号冲突导致通信故障。
合规性：安装和使用需符合 CE、UL 等认证标准及当地工业安全规范，禁止私自改装模块电路。
应用场景
工业生产线：在汽车制造、电子装配等生产线中，连接传感器、执行器等 I/O 设备，实现信号集中传输与控制，支持多工位协同运作。
过程控制领域：在化工、冶金等流程工业中，用于分布式 I/O 集群的信号传输，适配复杂工艺下的多模块数据采集与控制。
能源行业：在变电站、发电厂的自动化系统中，连接各类监测仪表和控制设备，通过光纤传输保障信号在强电磁环境中的稳定传输。
建筑自动化：在大型建筑的空调、照明等系统中，作为分布式 I/O 的连接节点，优化信号传输路径，提升控制系统响应速度。
