ABB 5SHY35L4512 晶闸管模块
时间: 2025-07-19浏览次数：

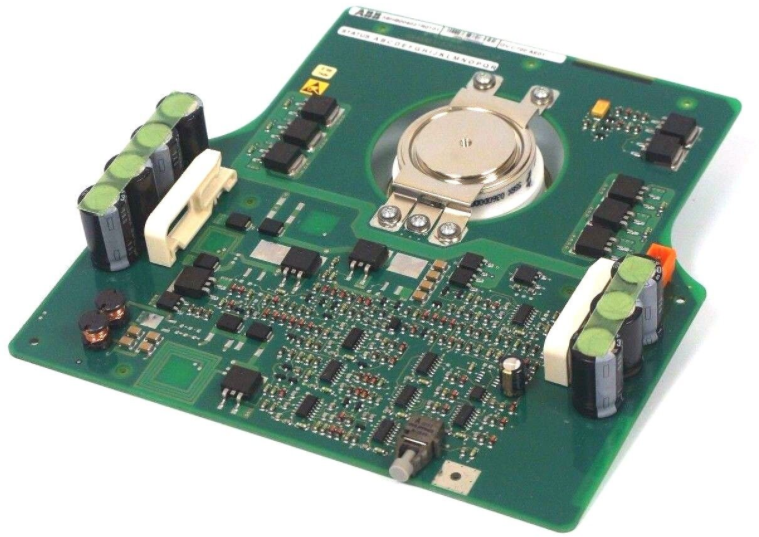

ABB 5SHY35L4512 晶闸管模块
ABB 5SHY35L4512 晶闸管模块
产品概述
ABB 5SHY35L4512 属于非对称集成栅极整流晶闸管模块，常被称为非对称集成门极换流晶闸管（IGCT）模块。该模块专为满足特定工业应用的严苛需求而设计，在各类电力控制和转换场景中发挥关键作用，是实现高效、稳定电力运行的重要组件。
基本信息
品牌：ABB
型号：5SHY35L4512
类型：非对称集成栅极整流晶闸管模块，也可称为非对称集成门极换流晶闸管（IGCT）模块。
规格参数
通态电压：在 4000A 电流下，通态电压为 2V，该参数体现了模块在导通状态下的电压损耗情况，较低的通态电压有助于降低系统能耗。
工作频率与温度范围：针对低频（<100Hz）工况设计，能适应宽温度范围环境，展现出良好的温度适应性，无论是高温还是低温环境，都能保障稳定运行。
电压承受能力：可承受高电压，满足高压应用场景的需求，确保在高压环境下实现可靠的电力控制与转换。
漏电流：具备低漏电流特性，有效减少了不必要的电流损耗，提高了模块的能源利用效率以及运行稳定性。
性能特点
电压电流特性：通态电压为 2V（在 4000A 时），可承受高电压，适用于高压环境，能在高压状态下实现快速开关和控制。
频率与温度适应性：针对低频（<100Hz）和宽温度范围设计，具有高温稳定性，可在不同温度条件下稳定工作。
可靠性与抗干扰性：高可靠性，具备高电磁抗扰度，能有效抵御电磁干扰，减少外界因素对模块性能的影响。
控制界面：具有状态反馈的简单控制界面，便于用户进行操作和监控，实现对模块的精准控制。
电源适应性：交流或直流电源电压均可适用，增加了使用的灵活性。
其他特性：采用先进的集成栅极设计，具有低漏电流的特点；还具有低压降、高返还电流、免维护等优点。
工作原理：该晶闸管模块内部一般由两晶闸管反向连接而成，是一种具有三个 PN 结的四层结构的大功率半导体器件。它通过控制栅极信号来实现对电流的导通和截止控制，从而实现可控整流、逆变等功能，可将直流电变成交流电，或将一种频率的交流电变成另一种频率的交流电。
工作原理
5SHY35L4512 晶闸管模块内部采用两晶闸管反向连接的结构，是一种拥有三个 PN 结的四层大功率半导体器件。其工作基于晶闸管的基本原理，当在栅极施加合适的触发信号时，晶闸管被触发导通，电流可以从阳极流向阴极。在导通状态下，只要阳极电流大于维持电流，晶闸管将保持导通；当阳极电流降低到维持电流以下，或者施加反向电压时，晶闸管则恢复截止状态。通过对栅极信号的灵活控制，实现对电路中电流的通断控制，进而达成各种电力控制和转换功能。
应用领域
高压直流输电：在高压直流输电系统中，用于实现电能的转换和传输控制，能够高效地进行整流和逆变操作，确保电力的稳定传输。
工业电源控制：可用于各种工业设备的电源控制，如电机驱动器、电焊机等，实现对电源的精确控制，提高设备的运行效率和可靠性。
高压、高频电源：适用于高压、高频电源领域，能够在高频率下稳定工作，为相关设备提供稳定的电源。
短路电弧保护：在电路中起到短路电弧保护作用，当出现短路故障时，能够快速切断电路，保护设备和人员安全。
注意事项
安装环境：应安装在符合 G3 标准、能承受更多压力且满足 ISA - S71.04 恶劣环境条件要求的环境中，避免安装在过于潮湿、多尘或有腐蚀性气体的场所，以防模块受到侵蚀而影响性能和寿命。
电气连接：确保电气连接牢固可靠，避免松动导致接触电阻增大，引发过热甚至故障。在连接过程中，需严格按照电气规范操作，防止出现短路等问题。
工作参数监测：定期监测模块的工作参数，如电压、电流、温度等，确保其在规定的工作范围内运行。一旦发现参数异常，应及时排查原因并采取相应措施，避免故障进一步扩大。
相似型号补充
5SHY35L4520：同样为 ABB 的非对称集成门极换流晶闸管模块，与 5SHY35L4512 相比，在一些性能参数和应用场景上存在相似性，但 5SHY35L4520 的安装力要求为 40kN，具有更高的无缓冲关断额定值，并且针对中频应用进行了优化，在电磁抗干扰能力、控制界面等方面也具备相似优势，适用于对中频性能有特定需求的应用场景。
5SHX1060H0003：该型号同样属于 ABB 可控硅模块系列产品，在电压、电流等关键参数以及功能特性上与 5SHY35L4512 存在一定差异，但同样适用于电力控制和转换相关领域，可根据具体项目的电压等级、电流容量、控制精度等要求，在这两款型号中进行合理选择。
