ABB RMIO-12C 控制单元
时间: 2025-07-16浏览次数：

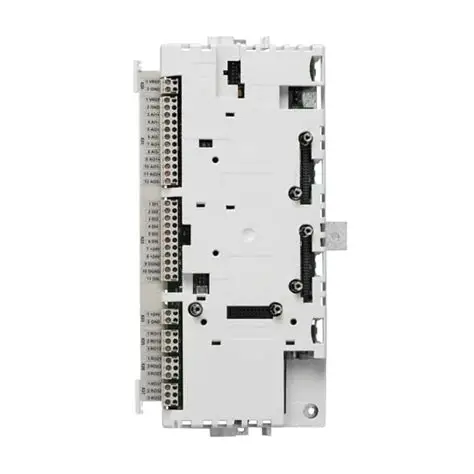

ABB RMIO-12C 控制单元

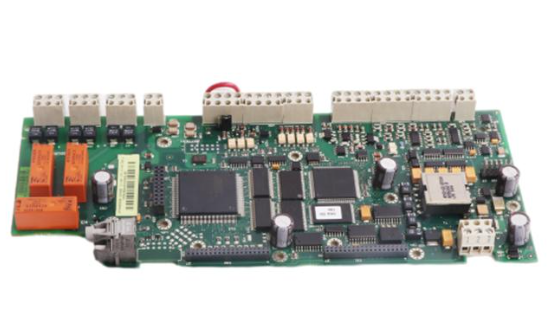

ABB RMIO-12C 控制单元
ABB RMIO-12C 是一款在工业自动化领域应用广泛的控制单元，具备高性能、高可靠性等诸多优势。
基本信息：属于 RMIO 系列，品牌为 ABB，型号 RMIO-12C，重 0.6kg，模块尺寸为 150×100×80mm，通过 CE、UL、CSA 等认证，符合行业质量标准。
性能参数
工作电压为 120V AC 或 24V DC（部分资料显示为 220V ） ，工作频率 50kHz，输出频率也为 50kHz，能为对响应速度和控制精度要求高的设备，如高速运转的电机，提供精准控制。支持 Modbus RTU/TCP 等通信协议，方便与其他支持该协议的设备通信，实现系统集成与远程监控。有 16 个输入通道和 16 个输出通道，可连接多种传感器、执行器，满足不同工业场景的控制需求。
功能特点
采用先进微处理器技术，内置多种控制算法，可定制编程，能根据不同工业需求设计控制策略，如在工业自动化生产线中控制设备的运行流程和参数。支持远程控制和监控，借助通信接口，操作人员可在远程对设备进行操作和状态监测，提高生产管理的便捷性和效率。具备完善的安全保护功能，可监测设备运行状态，当出现异常，如过载、短路时，及时采取保护措施，保障设备和人员安全。备有软件库，包含丰富的预定义和用户自定义控制元素，能轻松设计各种控制策略，涵盖连续控制、时序控制等，适应复杂的工业控制需求。
应用领域
广泛应用于工业自动化生产线，控制各类设备的运行，提高生产效率和产品质量；在机器人控制系统中，实现对机器人的精确控制，使机器人完成复杂任务；在制造业、能源、过程控制等行业，对电机、发电机、变压器等设备进行控制和监测，保障系统稳定运行。
相关搭配：在 ABB ACS800 变频器中作为控制单元的一部分，与整流单元、储能单元、逆变单元等协同工作，实现对电机的驱动控制和整个系统的稳定运行。可与多种 ABB 产品无缝集成，构建全面的自动化解决方案，提升系统的整体性能和兼容性。
连接器类型及参数
多种连接器类型，如 X20（恒压输出）为 2 极可拆卸螺钉端子块等，不同连接器适用的电线规格、扭矩、间距等不同。
恒压输出（X20，X21:1）：电压为 + 10 VDC、0、-10 VDC±0.5%（满量程范围）（25°C 时），温度系数最大 ±100 ppm/°C，最大负载 10mA，适用电位器 1 至 10 kohm。
模拟输入（X21）：两个可编程差分电流输入和一个可编程差分电压输入，模拟输入作为一组进行 galvanically 隔离等。
模拟输出（X21）：两个可编程电流输出，分辨率 0.1%（10 位）等。
数字输入（X22）：六个可编程数字输入和一个启动联锁输入，内部数字输入电源（+24 VDC）具有短路保护等。
24 VDC 电源输出（X23）：电压 24 VDC±10%，具有短路保护，最大输出电流 250 mA（无任何可选模块插入时）。
继电器输出（X25，X26，X27）：三个可编程继电器输出，开关容量等有相应规定。
插槽 1（X31）、插槽 2（X32）：用于连接相关扩展模块等。
DDCS（X33）：用于连接 RDCO-0x (C) DDCS 通信模块。
24 VDC 电源输入（X34）：电压 24 VDC±10%，典型电流消耗（无选项模块）250 mA，最大电流消耗 1200 mA（插入选项模块时）等。
控制面板连接（X39）：用于连接 CDP-312R 控制面板。
PPCS 链路（V57，V68）：与逆变器（或 IGBT 电源）模块的光纤连接，光组件类型 10 MBd，协议为 ABB PPCS。
