ABB REG216 / REG216 Classic 数字式发电机保护
时间: 2025-07-16浏览次数：
ABB REG216 / REG216 Classic 数字式发电机保护
ABB REG216 / REG216 Classic 数字式发电机保护
产品概述
ABB REG216 / REG216 Classic 是一款数字式发电机保护系统，专为发电机和块式变压器保护设计。其采用模块化硬件和软件设计，具有极高的安装灵活性，可通过软件库与硬件模块的组合，轻松适配不同规模的一次系统和保护方案，在各类应用场景中提供经济高效的解决方案。系统有两种设计版本，主要区别在于二进制过程连接所使用的模块不同：REG216 使用 E/A 模块 216GD61a，REG216 Classic 则使用 216GE61/216GA61 和 216GA62 模块。
核心功能与保护函数
系统拥有丰富的保护函数库，涵盖多种发电机和变压器保护所需功能，主要包括：
差动保护：如发电机差动（87G）、电力变压器差动（87T），适用于三相及 2 - 3 绕组变压器。
电流保护：包括定时限过电流（51）、带峰值评估的过电流或欠电流（50）、电压控制过电流（51/27）等。
电压保护：有定时限过电压（59）、欠电压（27）、瞬时过电压保护（59、27）等，还可用于定子接地故障、转子接地故障等保护。
其他保护：如负序电流保护（46）、距离保护（21）、功率保护（32、37）、频率保护（81）、过热保护（49）等。
这些保护函数可通过个人计算机从综合库中选择，无需计算机编程知识，且设置范围极广，主要参数可灵活设置。
硬件组成

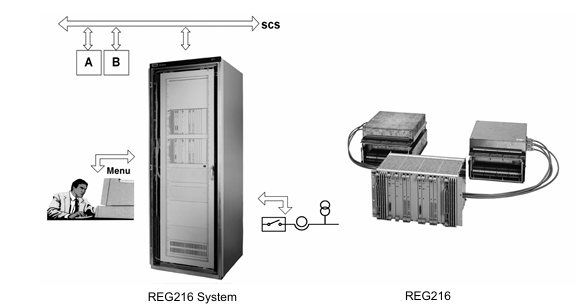

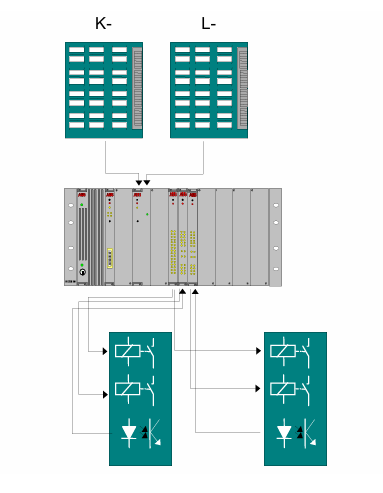

主要组件：系统包含与一次系统的接口（CT、PT 和辅助继电器）以及并行总线和相关电子单元（如模拟输入和数据处理器），两者通过标准预制屏蔽电缆连接。
接口组件：输入变压器组件 216GW62 用于调整信号电平并提供隔离；辅助继电器和光耦合器组件等用于实现数字输入输出信号的电位分离和跳闸等功能。
电子单元：采用插件式设计，安装在 19"、6U 标准尺寸的设备机架中，包括处理单元 216VC62a、模拟输入单元 216EA62、数字输出单元 216AB61 等，通过并行总线 B448C 进行数据交换。
设置与控制
操作方式：通过连接到串行接口的个人计算机进行设置和控制，控制台操作由菜单辅助，可进行参数设置、测量值显示、事件显示与打印、故障录波等操作。
软件工具：固件版本 V5.2 起提供基于 Windows 的设置工具 CAP2/316，可在特定操作系统下运行，支持在线或离线编程。
自我监控与测试
自我监控：包括硬件的持续自我监控和软件主要执行的周期性测试程序。
测试功能：可查看各种运行测量数据，通过软件 HMI 的 “测试功能” 进行模拟数值测试，还可使用外部测试设备进行注入测试，实现系统 100% 测试。
冗余配置
硬件和软件冗余可根据功能要求调整，两个独立的保护功能组可安装在两个独立的硬件机架中，或仅在一个机架中但具有两个完全独立的硬件组。
技术参数
输入电路：额定电流有 1A、2A 或 5A，额定电压为 100V 或 200V，额定频率 50/60Hz，并有相应的热额定值等参数。
各保护函数参数：不同保护函数如发电机差动、变压器差动、定时限电流函数等都有各自的设置范围、精度、响应时间等技术参数。
其他参数：如辅助电源、通用数据（温度范围、湿度、抗震测试等）、机械设计参数等。
订购信息
配置信息：订购时需提供额定电流、额定电压、光耦合器电压、不同单元（电子部分）和接口的数量等信息，并参考问卷 1MRB520026-Ken。
子代码：系统有多种子代码，对应不同的系统配置、额定参数、接口安排等，可根据需求选择。
附件：包括直流滤波器、PCC 卡接口、RS232C bay 间总线接口、人机界面、光纤 PC 连接电缆、故障录波仪评估程序等。
