ABB ACH550-01 变频器
时间: 2025-07-15浏览次数：

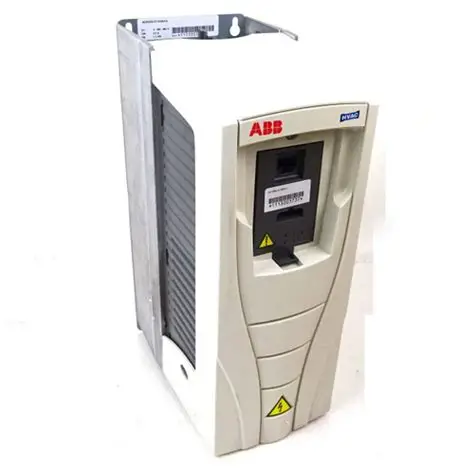

ABB ACH550-01 变频器
ABB ACH550-01 变频器
产品概述
ABB ACH550-01 变频器是一款适用于 HVAC（暖通空调）应用的驱动设备，旨在为各类相关场景提供高效的电机控制。其设计注重可靠性和实用性，通过先进的技术实现对电机的精准控制，以满足不同工况下的运行需求。该变频器有多种手册可供参考，包括用户手册、HVAC 信息指南、法兰安装说明以及各类选项手册等，为用户的安装、操作和维护提供全面指导。
安装相关
安装准备
在安装前，需要进行多项准备工作。要确认驱动器标识，包括查看标签上的型号、序列号、防护等级、额定值等信息，明确驱动器的类型和规格。同时，要确定框架尺寸，不同的框架尺寸对应不同的输出电流、功率等参数。还需对电机进行识别，检查电机的额定电压、电流、频率、转速、功率等信息，确保电机与驱动器兼容。
安装环境方面，需选择合适的环境和外壳，IP21 型外壳要求环境无 airborne 灰尘、腐蚀性气体或液体等；IP54 型外壳可提供防尘和防溅水保护。安装位置要满足垂直安装在光滑、不可燃、坚固的表面或框架上，并保证一定的散热空间，避免热空气循环。
布线和电磁兼容性（EMC）也需重点考虑，要将输入电源线、电机线和控制 / 通信线分开布线，遵循相关电缆规格要求，控制电缆建议使用屏蔽双绞线等。此外，还需准备好所需工具和安装硬件。
安装过程
安装时，先使用安装模板标记安装孔位置并钻孔，将螺丝部分拧入孔中。对于不同防护等级的驱动器，拆卸前盖的方式有所不同，IP54 型需松开边缘的 captive 螺丝，IP21 型需先取下控制面板，松开顶部螺丝并按下侧夹。
安装驱动器时，IP54 型要先取下橡胶塞，将驱动器定位到安装螺丝上并紧固，重新安装保护塞，还需贴上警告标签；IP21 型直接将驱动器定位到安装螺丝上并紧固，同样要贴上警告标签。
布线安装需按照相应的端子布局进行，包括输入电源、电机和控制电缆的连接，连接时要注意扭矩要求。安装完成后，需检查安装是否符合要求，如驱动器安装牢固、布线正确、无工具或异物残留等，然后重新安装盖子并接通电源。
启动与控制面板
控制面板
ACH550-01 变频器配备 HVAC 控制面板（ACH-CP-B），具有多种功能，包括语言选择、驱动器连接的随时断开与连接、启动助手、参数复制和备份功能、上下文敏感帮助以及实时时钟等。控制面板与特定固件版本兼容，能在不同模式下显示相关信息和进行操作。
启动操作
启动可通过启动助手或单独修改参数进行。首次上电时，驱动器会激活启动助手，引导用户进行语言选择、电机数据输入、旋转检查等操作。用户也可进入参数模式，手动修改相关参数进行启动设置。
控制面板有多种模式，如输出（标准显示）模式用于显示驱动器状态信息和操作驱动器；参数模式用于单独编辑参数值；助手模式用于引导启动和配置；还有更改参数模式、驱动器参数备份模式、时间和日期模式、I/O 设置模式、故障记录器模式等，满足不同的操作和配置需求。
应用宏与布线
应用宏
应用宏用于定义一组参数，将其更改为预定义值，以减少手动编辑参数的需求。ACH550-01 变频器包含多种应用宏，如 HVAC 默认宏（适用于典型的 BMS 应用）、送风机宏、回风机宏、冷却塔风机宏、冷凝器宏、增压泵宏等，每种宏都有其特定的参数设置和适用场景。
选择应用宏时，可通过控制面板的助手模式进行操作，选择合适的宏后，还可根据需要设置是否使用机械 HAND-OFF-AUTO 开关。若要恢复默认出厂设置，可选择 HVAC 默认应用宏。
布线示例
不同的应用宏对应不同的布线方式，包括模拟输入、模拟输出、数字输入、继电器输出等的连接。例如，HVAC 默认宏的布线明确了各端子的功能和连接要求，如模拟输入 1 用于外部参考，模拟输入 2 用于实际信号，数字输入 1 用于启动 / 停止等。同时，还提供了两线和三线传感器的连接示例，以及从模拟输出获取 0…10V 信号的连接方法。
