ABB 300 系列 NEMA 额定全电压控制器
时间: 2025-07-15浏览次数：
ABB 300 系列 NEMA 额定全电压控制器
ABB 300 系列 NEMA 额定全电压控制器
产品概述
300 系列 NEMA 额定控制器是行业领先的全电压电机控制产品，能为最严苛的工业安装场景提供可靠性和长期性能。其设计注重简洁性和耐用性，独特的设计使得在几秒钟内就能进行触点检查或线圈更换，几分钟内完成触点更换，且无需工具就能将启动器或接触器从外壳中取出，也无需拆除控制线路或电源线，还可通过丰富的选项匹配各种复杂应用。
主要构成及特点
电机启动器
300 系列启动器是全电压磁性电机启动器，具有封装线圈和三腿式过载继电器，过载继电器带有视觉跳闸指示器、手动复位和手动焊接检查功能。它有多种外壳类型可选，包括 Type 1（通用型）、Type 3R（防雨、防冰型）、Type 4（防水、防尘型）、Type 4X（防水、防尘、防腐蚀型）、Type 12（防滴、防尘型），且有 NEMA 00–6 尺寸，形式包括标准非反转、反转、双速和组合式。

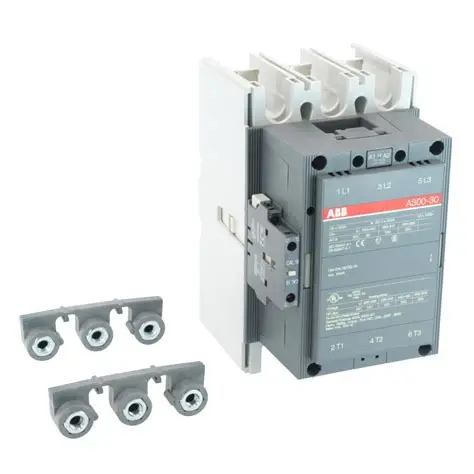

磁性接触器
300 系列接触器是高性能单元，便于检查和维护，具有诸多特点。在接线端子方面，NEMA 00、0 和 1 尺寸启动器的所有线路和负载端子可容纳环形、铲形和剥线端子；NEMA 00–1 尺寸的端子交错排列，便于接线；NEMA 2–6 尺寸启动器标配直列式剥线连接，2–5 尺寸有环形端子选项，1–4 尺寸有可选端子，可方便连接功率因数校正电容器以节约能源。
维护方面，00–4 尺寸可免工具拆卸，00–6 尺寸拆卸简便，提起电枢即可快速检查和接触触点，拉出电枢上的弹簧夹即可接触线圈，且无需拆除任何接线。触点方面，1 及以上尺寸采用抗焊接银合金触点尖端，呈楔形配置，确保可靠接触且弹跳最小，00、0 和 1 尺寸的触点可轻松在常开和常闭之间切换，无需额外零件。线圈为模压线圈，不受 moisture、灰尘和油的影响，抗机械损坏和高湿度失效能力强，磁铁寿命长，经特殊处理可防锈。
过载继电器
300 系列三腿式过载继电器能提供可靠的电机保护和额外的操作安全性。其中，双金属过载继电器具有双重金属过载保护，可预测电机过载，对严重过载响应更快，跳闸电流可调节 ±10%，增加了灵活性，其加热器与 200 系列启动器加热器完全互换，无需额外储备。
固态过载继电器（如 CR324X）为关键生产过程提供额外电机保护，无需加热器，具有断相保护功能，采用固态表面贴装技术，提高了可靠性，抗振动性优异，减少了热量产生，可选择 10/20/30 跳闸等级，应用灵活性强，可直接安装在 300 系列启动器上，也有面板安装版本。此外，过载继电器还具备手动焊接检查功能，可手动跳闸以检查触点焊接情况；有视觉跳闸指示器，黄色指示器可快速判断继电器是否跳闸，还有可选的自动复位过载继电器（需特殊申请）；还可配备额外的隔离、高保真常开触点，用于可编程控制器输入或与计算机接口。
