ABB 中压变频器 ACS2000 4kV 框架 1、2、3 备件

安全与标识体系
1. 安全说明规范
安全说明旨在突出操作设备时的潜在危险,必须严格遵守,否则可能危及人员安全、设备完好及环境安全。具体分类及含义如下:
DANGER:表明存在直接危险,若不避免,必然导致死亡或严重伤害。
WARNING:提示存在潜在危险,若不防范,可能引发死亡或严重伤害。
CAUTION:指出可能造成轻微或中度伤害的危险情况。
NOTICE:用于说明与人员伤害无关的操作注意事项,如设备保护、程序规范等。
这些安全说明依据 ISO 3864-2:2004 (E)《图形符号 - 安全色和安全标志 - 第 2 部分:产品安全标签的设计原则》和 ANSI Z535.6《产品手册、说明书及其他辅助材料中的产品安全信息美国国家标准》制定。
2. 驱动器标识信息
为确定合适的备件,需参考输入 / 控制部分内门的序列号铭牌。铭牌包含丰富参数,例如:
型号代码(如 ACS 2040-1L-AN1-a-0R+FAME0+FDPL05)
额定输入电压(4160V)、额定辅助电压(480V)
额定输入电流(108A)、额定辅助电流(7.0A)
最大允许短路电流(45kA)、冷却方式及环境温度(FA/max104'F)
额定输出电压(0...4160V)、防护等级(TYPE1 (IP21))等

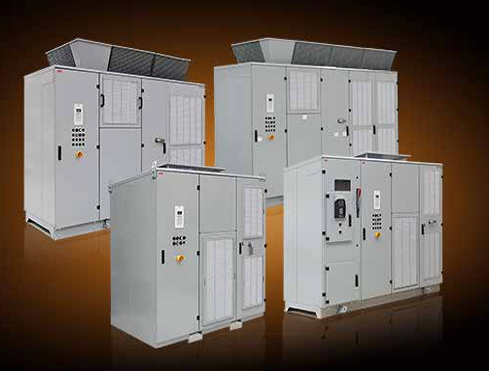

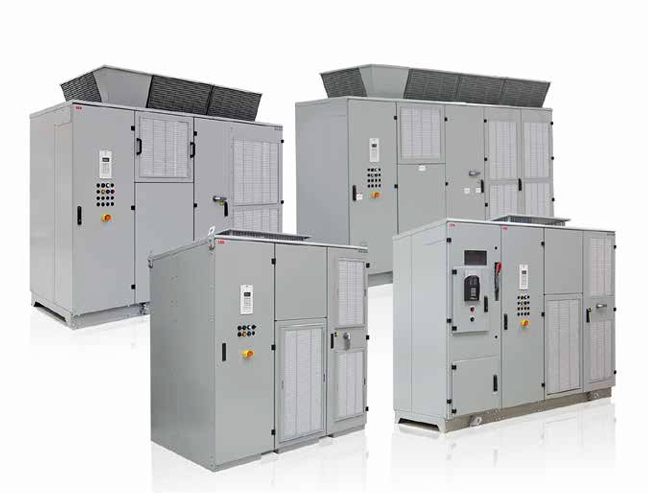

ACS2000 目前有三种框架尺寸,功率覆盖范围如下:
Frame 1:300HP 至 1000HP
Frame 2:1250HP 至 2000HP
Frame 3:2250HP 至 3000HP
同时,还提供了不同框架尺寸下额定输入电流、功率(kW 和 hp)与基本型号代码的对应关系表,方便快速查询匹配的备件。

核心备件分类及详细参数
功率电子器件
(1)半导体类
相模块套件:不同框架尺寸对应不同型号,如 Frame 1 用 2UEA001345(含拆卸工具),Frame 2 用 2UEA002570(含拆卸工具),Frame 3 用 2UEA003021(含拆卸工具),用于实现功率转换与控制。
撬棒堆叠组件:Frame 1 对应 2UEA003051,Frame 2 对应 2UAE003063,Frame 3 对应 2UEA003031,主要用于过压保护。
二极管钳位:型号 2UEA000911,适用于所有框架,起到钳位保护作用。
钳位电阻:Frame 1 和 2 用 2UEA000360,Frame 3 用 2UEA001469,用于限制电压峰值。
直流链路电阻:Frame 1 用 2UEA000893,Frame 2 用 2UEA001348,Frame 3 用 2UEA001470,维持直流链路电压稳定。
(2)电容器类
EMC 滤波器电容器:Frame 1 用 2UEA000005,Frame 2 用 2UEA001404,Frame 3 用 2UEA001464,用于抑制电磁干扰。
直流链路电容器:Frame 1 用 2UEA000358,Frame 2 用 2UEA001406,Frame 3 用 2UEA001466,储存电能,稳定直流电压。
