ABB AI801 模拟量输入模块
时间: 2025-07-10浏览次数：
ABB AI801 模拟量输入模块
ABB AI801 模拟量输入模块

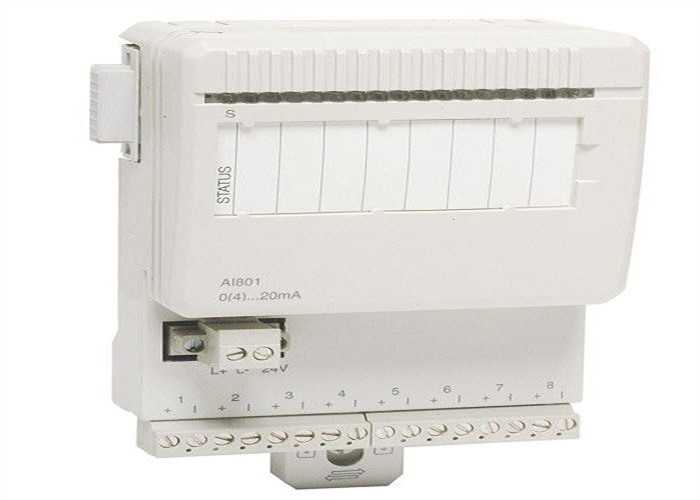

ABB AI801 是一款高性能模拟量输入模块，隶属于 Compact Product Suite 紧凑型产品系列，文章编号为 3BSE020512R1。它配备 8 个电流输入通道，支持 0...20 mA、4...20 mA 直流信号，采用单端单极性输入方式，8 个通道作为 1 组与接地隔离。
基本信息
产品型号：AI801（模拟量输入模块）
文章编号：3BSE020512R1
所属系列：Compact Product Suite（紧凑型产品系列）
核心功能与特性
通道配置：8 个通道，支持 0...20 mA、4...20 mA 直流信号，采用单端单极性输入方式。
隔离设计：8 个通道作为 1 组与接地隔离。
保护机制：
输入端通过 PTC 电阻实现限流保护，可承受至少 30 V 直流的短路电压（非破坏性）。
模拟输入对 ZP 或 + 24 V 短路安全。
兼容性：支持 HART 通信。
连接方式：通过可拆卸连接器实现过程和电源连接。
规格参数
性能参数 分辨率：12 位；输入阻抗（含 PTC）：230-275 kΩ；温度漂移：典型 50 ppm/°C，最大 80 ppm/°C；输入滤波器（0-90% 上升时间）：180 ms；更新周期：1 ms；最大现场电缆长度：600 米；50Hz/60Hz 下的共模抑制比（NMRR）：>40dB
电气参数 额定绝缘电压：50 V；介电测试电压：500 V 交流；功耗：1.1 W；+5 V Modulebus 电流消耗：70 mA；+24 V Modulebus 电流消耗：0；+24 V 外部电流消耗：30 mA
接线规格 实心线：0.05-2.5 mm²（30-12 AWG）；绞线：0.05-1.5 mm²（30-12 AWG）；推荐扭矩：0.5-0.6 Nm；剥线长度：6-7.5 mm（0.24-0.30 英寸）
尺寸重量 宽度：86.1 mm（3.4 英寸）；深度：58.5 mm（2.3 英寸）；高度：110 mm（4.33 英寸）；重量：0.24 kg（0.53 lbs.）
诊断功能
指示灯：正面设有 S（状态）LED，显示运行或故障状态。
状态指示：可监测模块错误、模块警告、通道错误等状态。
环境与认证
认证情况：
具备 CE 标志。
电气安全认证：EN 61010-1、UL 61010-1、EN 61010-2-201、UL 61010-2-201。
危险场所认证：C1 Div 2 cULus、C1 Zone 2 cULus、ATEX Zone 2。
船级社认证：ABS、BV、DNV、LR。
环境参数：
工作温度：0 至 + 55°C（+32 至 + 131°F），认证范围为 + 5 至 + 55°C。
存储温度：-40 至 + 70°C（-40 至 + 158°F）。
污染等级：2 级（符合 IEC 60664-1）。
防腐等级：ISA-S71.04：G3。
相对湿度：5-95%，无冷凝。
最大环境温度：55°C（131°F），垂直安装时为 40°C（104°F）。
防护等级：IP20（符合 IEC 60529）。
设备类别：Class I（符合 IEC 61140，接地保护）。
合规性：符合 RoHS（DIRECTIVE/2011/65/EU）和 WEEE（DIRECTIVE/2012/19/EU）指令。
