ABB ACS800-04/U4 驱动模块

ABB ACS800-04/U4 驱动模块安全说明

操作安全

仅允许合格电工进行安装维护，断电后需等待 5 分钟让中间电路电容放电。

测量确认输入端子（U1/V1/W1）和直流端子（UDC+/UDC-）电压接近 0V 后再作业。

控制电缆带电时禁止操作，避免对驱动进行绝缘测试。

接地要求

驱动、电机及附属设备需独立接地，接地导体规格需符合安全标准（如铜导体≥10 mm²）。

欧洲 CE 合规安装需 360° 高频接地，抑制电磁干扰。

机械与电气安全

搬运时避免单人操作，注意散热片高温风险，防止导电粉尘进入驱动。

处理印刷电路板时需佩戴接地腕带，光纤电缆弯曲半径不小于 35 mm。

驱动概述与兼容性

产品定位

ACS800-04/U4 为 IP20 驱动模块，适用于工业自动化场景，支持直接转矩控制（DTC），兼容永磁同步电机。

框架分类

按功率分为 R2 至 R6 框架，不同框架对应尺寸、散热需求及安装方式（如法兰安装 IP55）。

安装与调试

机械安装

需预留足够散热空间（如 R2 框架上方需 200 mm 空间），柜体通风设计需满足空气流量要求。

法兰安装时需确保 IP55 防护，接地需独立连接。

电气安装

电源连接：输入电缆需匹配额定电压（208-690 V AC），使用对称屏蔽电缆，屏蔽层 360° 接地。

电机连接：根据框架选择电缆规格（如 R2 框架电机电缆≤16 mm²），避免使用功率因数补偿电容。

控制连接：模拟信号需双绞屏蔽电缆，数字输入 / 输出需注意逻辑阈值（12 V DC 为 “1”）。

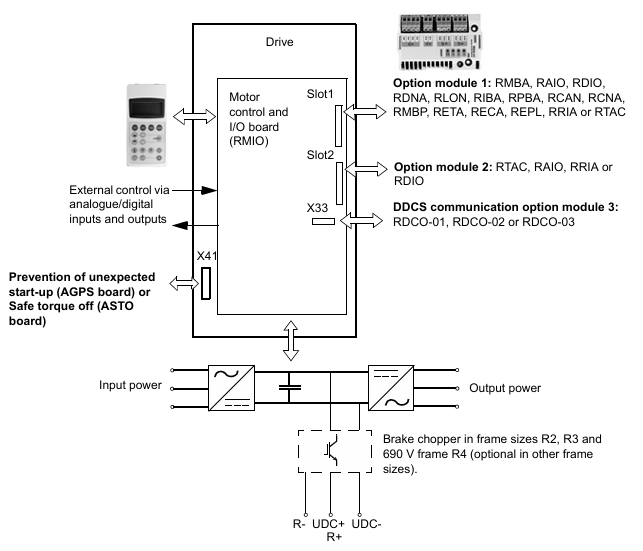

安全功能安装

预防意外启动（+Q950）：需外接 AGPS 板，230 V AC 供电，通过开关锁定防止误启动。

安全扭矩关闭（+Q967）：外接 ASTO 板，24 V DC 供电，符合 EN 61800-5-2 标准。

技术参数与性能

额定值

电流 / 功率：如 R2 框架额定电流 5.1 A（230 V AC），连续功率 1.1 kW；R6 框架额定电流 290 A（690 V AC），连续功率 200 kW。

过载能力：轻载（10% 过载）可持续 1 分钟 / 5 分钟，重载（50% 过载）可持续 1 分钟 / 5 分钟。

电气特性

输入电压波动 ±10%，频率 48-63 Hz，功率因数 0.98（额定负载）。

输出电压 0 至输入电压，频率 0-300 Hz，开关频率 3 kHz（690 V 单元为 2 kHz）。

散热与 derating

环境温度超过 40°C 时，每升高 1°C 额定电流降额 1%；海拔超过 1000 m 时，每 100 m 降额 1%。

维护与部件更换

常规维护

每 6-12 个月清洁散热片，每年检查风扇运行状态（寿命约 6 年）。

电容更换周期：R4 及以上框架约 10 年，需按手册进行 reforming。

部件更换

风扇更换需注意型号匹配（如 R2 框架风扇需 35 m³/h 流量），电容更换后需验证功能。
