ABB BSM 系列交流伺服电机
时间: 2025-07-02浏览次数：

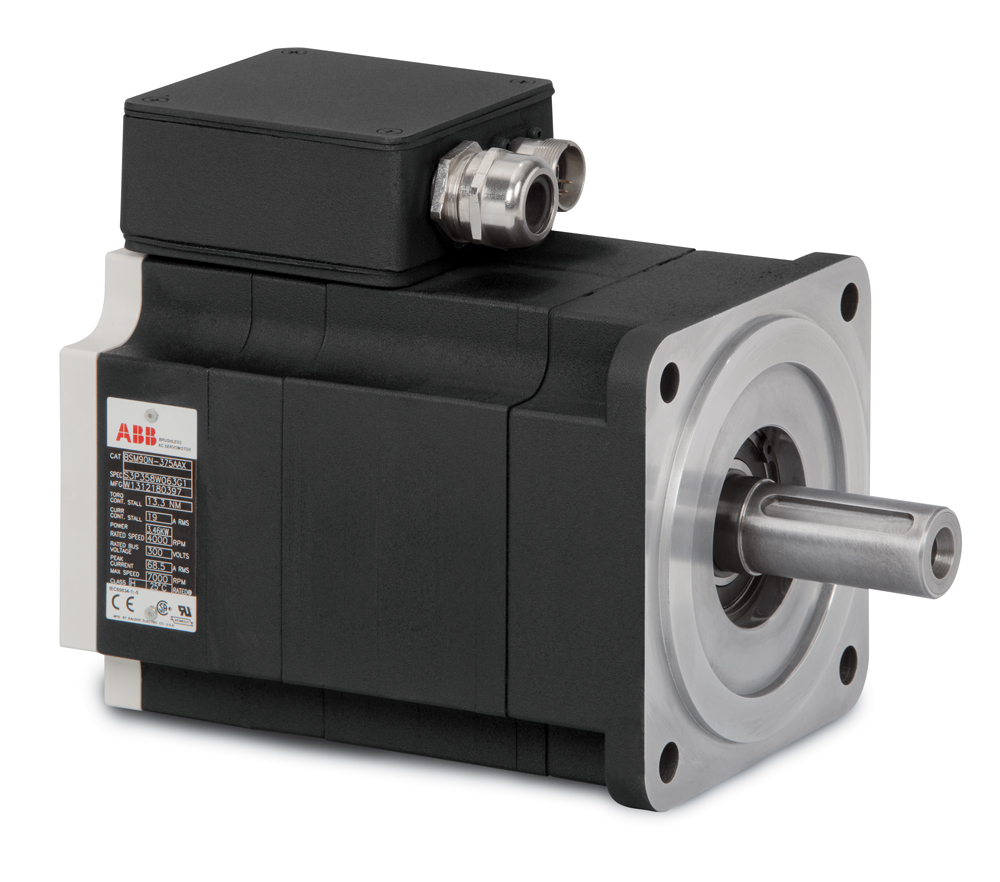

ABB BSM 系列交流伺服电机
ABB BSM 系列交流伺服电机
产品系列及特点
BSM N 系列：低惯量、高动态响应，采用钕铁硼磁体，峰值扭矩可达连续扭矩 4 倍，支持多种反馈设备（旋转变压器、霍尔传感器、增量 / 绝对编码器），防护等级 IP54/55，工作温度 - 20℃至 + 70℃，有 IEC 和 NEMA 两种配置。
BSM C 系列：高惯量，经济实用，峰值扭矩为连续扭矩 3 倍，适用于需要更高惯量匹配的应用，同样支持多种反馈设备及防护配置。
SSBSM 系列：全不锈钢材质，专为食品、液体、卫生及腐蚀性环境设计，防护等级 IP67，可承受 1500 psi 冲洗，通过 BISSC、UL、cUL 和 CE 认证。
BSM 25 & 33 系列：耐用的圆形外壳设计，支持脚安装，采用标准可靠的钕磁铁设计，可利用无刷技术优势，如维护少、运行安静、加速快、扭矩和功率输出高。
技术参数
电气参数：不同系列电机额定电压、电流、频率等参数不同，如 BSM N 系列额定电压 220V，额定电流 15A，频率 50/60Hz，隔离电压 2500Vrms 等。
机械参数：包括电机尺寸、重量、惯量、转速范围等。例如 BSM50N 尺寸约 172mm×95mm×142mm，重量 2.4lbs/1.1kg，最大转速 10,000rpm。
性能参数：连续 stall 扭矩、峰值扭矩、扭矩常数、电压常数、热阻、热时间常数等。如 BSM50N-133 连续 stall 扭矩 3.9lb-in（0.45Nm），峰值扭矩 15.9lb-in（1.8Nm）。
性能曲线
文档中提供了各系列不同型号电机的电流 - 扭矩 - 速度性能曲线，展示了电机在不同工作条件下的性能表现，帮助用户直观了解电机在各种工况下的运行状态。
尺寸与安装
IEC mounting：详细列出了各系列电机的安装尺寸，包括 P、AB、U、AH 等参数，以及不同型号电机带反馈设备和不带反馈设备的长度，还有带刹车时的长度和重量增加量。
NEMA mounting：介绍了 NEMA mounting 的相关尺寸参数，如 BSM50 系列 NEMA 23、BSM63/80 系列 NEMA 34/42 等的尺寸。
可选配件
冷却套件：BSM90/100、BSM132 系列有 blower 冷却选项，不同型号电机对应不同的 blower 套件编号、电压、电流和风量。
刹车：各系列电机刹车的保持扭矩、功率、电压、电流、动作时间和惯量等数据。
连接器与电缆：电机电源、反馈等连接的连接器型号、描述和编号，如 MCSPOW-08、MCSRES-12 等。
工程信息
电机标识矩阵：BSM N、C 系列和 BSM25、33 系列的电机标识规则，包括框架、系列、尺寸、绕组代码、选项等。
伺服电机选型：介绍了计算伺服电机需求的方法，包括确定负载的摩擦和惯性，以及不同机械传动方式（直接驱动、齿轮驱动、切向驱动、滚珠丝杠驱动）下的参数计算，如速度、扭矩、惯性等的计算方法。
运动曲线分析：如何解读速度 - 时间曲线，计算加速扭矩、运行扭矩、减速扭矩以及均方根扭矩，确定电机在整个工作周期内的扭矩需求。
温度计算：根据功率损耗和热阻计算电机绕组温度上升，判断电机是否在安全温度范围内运行。
驱动与控制器
伺服驱动器：MicroFlex analog、MicroFlex e100、MicroFlex e150、MotiFlex e100、MotiFlex e180 等系列驱动器的特点、参数、型号和选型信息。
运动控制器：NextMove ESB-2、NextMove e100、NextMove PCI-2 等控制器的功能、轴数、通信方式和订单代码。
软件工具
ABB DriveSize 和 MCSize 软件工具可用于伺服电机和驱动器的选型，MCSize 有电机数据库和选型标准，帮助用户更轻松准确地选择合适的伺服电机和驱动系统。
PLC 系统
介绍了 AC500、AC500-eCo、AC500-XC 系列 PLC 的系统概述、扩展能力和特点，如 AC500 CPU 可本地扩展最多 10 个 I/O 模块，AC500-XC 适用于极端环境。
