ABB ControlMaster CM10 通用过程控制器
时间: 2025-06-30浏览次数：

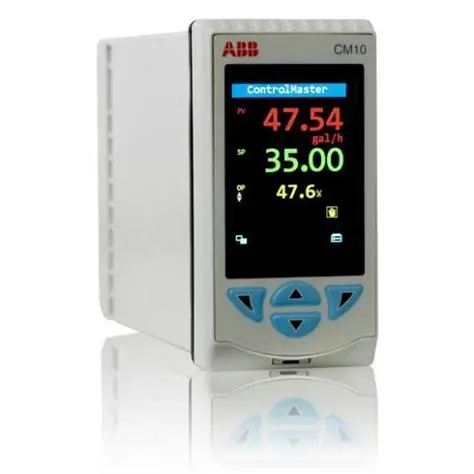

ABB ControlMaster CM10 通用过程控制器
ABB ControlMaster CM10 通用过程控制器
产品定位与核心特性
ControlMaster CM10 是一款 1/8 DIN 规格的通用 PID 过程控制器，集显示、控制、通讯于一体，适用于工业过程控制场景。其核心优势包括：
全彩可视化：5.5 cm TFT 全彩显示屏，支持自定义界面，清晰展示工艺参数、报警及诊断信息。
灵活可扩展：硬件和软件功能可缩放，通过功能键和模板扩展满足不同控制需求。
多模式控制：支持开关控制、时间比例控制、模拟 PID、电机阀控制及分路输出控制。
高防护设计：前面板达 IP66/NEMA 4X 防护等级，适应恶劣工业环境。
硬件与输入输出配置
1. 输入类型
通用过程输入（1 路标准）：支持热电偶（B/E/J/K 等类型）、RTD（Pt100）、电阻、电流（0-50mA）、电压（0-25V）、频率、数字输入（干接点 / 24V）。
非通用输入（1 路标准）：电压、电流、热电偶等，适配特定传感器。
精度：热电偶精度 ±0.1% 或 ±0.5℃（如 K 型热电偶 - 100~1300℃范围），RTD 精度 ±0.5℃。
2. 输出配置
控制输出：2 路（1 标准 + 1 可选），可配置为模拟量（0-20mA，750Ω 负载）或数字脉冲，支持分路输出（如加热 / 冷却双控制）。
继电器输出：1 标准 + 3 可选，触点容量 5A/240V（40℃时），支持 NO/NC 切换。
数字 I/O：2 路可选，可编程为输入（干接点 / 24V）或输出（集电极开路，30V/100mA）。
控制功能与软件特性
1. 控制策略
PID 控制：支持自动调谐（AutoTune）、增益调度（3 组 PID 参数自动切换）、分路输出（如单回路加热 / 冷却）。
远程控制：支持外部信号切换自动 / 手动模式，预设输出值（如清洗周期自动开阀）。
设定点选择：通过数字信号切换本地 / 远程设定点（如多段温度控制）。
2. 高级功能
报警与逻辑：8 路过程报警（高低限、锁存）、2 路实时闹钟（定时触发）、8 组逻辑方程（OR/AND 等运算）。
数学与线性化：8 个数学模块（加减乘除、平方根、最大值等）、2 组 20 点自定义线性化（适配非线性液位 - 体积转换）。
延时定时器：2 个可编程延时器，支持事件顺序控制。
通讯与集成能力
以太网（可选）：支持 MODBUS TCP、Web 服务器（远程监控）、邮件报警（最多 3 收件人）。
RS 485 MODBUS（可选）：支持 RTU 协议，波特率最高 115kbps， galvanic 隔离。
PC 配置：通过 Asset Vision Basic 软件离线配置，红外端口传输配置文件。
应用模板与场景
单回路控制：适用于换热器温度、流量等单参数调节，支持远程设定点切换。
自动 / 手动站：作为 PLC/DCS 的备用控制器，检测低信号或故障时接管控制。
模拟备份站：主控制器故障时自动切换，维持工艺稳定（如关键流量控制）。
技术规格与认证
电源：100-240V AC（±10%）或 10-36V DC，功耗≤10W。
环境：工作温度 0-55℃，湿度 5-95%（无冷凝），前面板 IP66 防护。
认证：符合 EN 61010-1、cULus 标准，EMC 符合工业环境要求。
