ABB REX 521保护继电器
时间: 2025-06-30浏览次数：

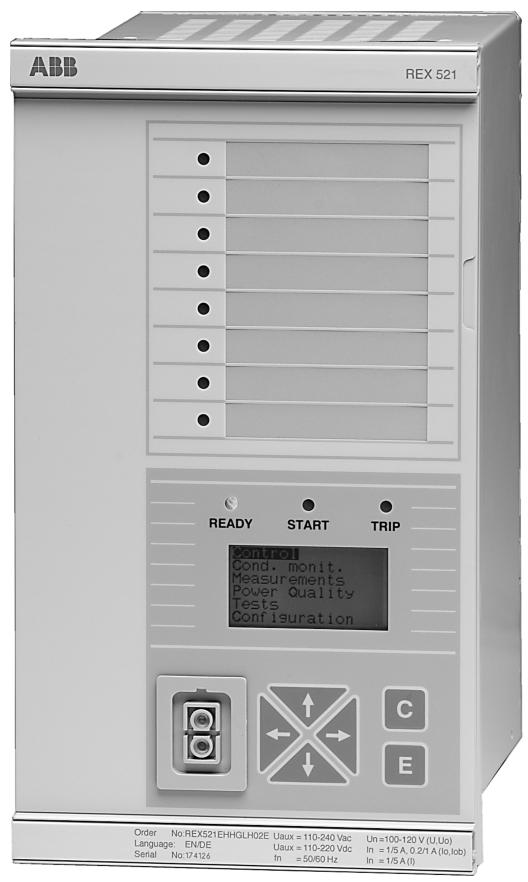

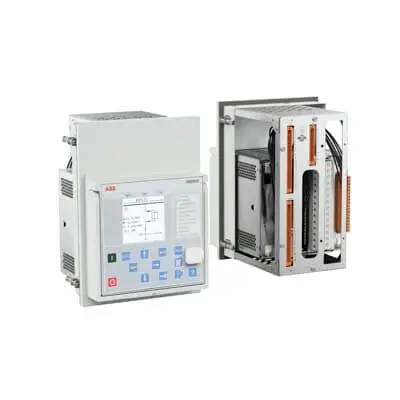

ABB REX 521保护继电器
ABB REX 521保护继电器
产品定位与用途
REX 521 是 ABB 推出的高性能数字式保护继电器，专为中压（MV）电力系统设计，适用于变电站、输配电线路、变压器、电机及母线等设备的保护、测量与控制。其模块化设计支持多种标准配置，可灵活适配径向网络、环形网络、补偿接地系统等场景，满足选择性保护、自动重合闸、同步检查等需求。
核心功能特点
多维度保护功能
过流保护：支持三段式非方向性 / 方向性过流保护（3I>、3I>>、3I>>>），可配置 IDMT（反时限）或 DT（定时限）特性。
接地故障保护：非方向性 / 方向性接地故障保护（Io>、Io>>、Io>>> 及方向性版本），适用于不同接地系统（孤立、电阻、谐振接地）。
电压与频率保护：过压 / 欠压（3U>、3U<<）、频率异常（f1、f2）保护，防止电网电压波动或频率偏移导致设备损坏。
电机与特殊保护：热过载（3Ithdev>）、启动监督（Is2t n<）、相序保护（3I ()）等，专为电机驱动系统设计。
精准测量与监测
实时测量三相电流 / 电压、功率、能量及谐波（支持 THD/TDD 分析），精度达 ±1%。
扰动记录（DREC）功能可捕捉故障波形，支持预触发与多周期记录，便于故障分析。
灵活控制与通信
8 路可编程数字输入 / 多路继电器输出，支持断路器控制、联锁逻辑及报警信号输出。
兼容 Modbus、DNP 3.0 等通信协议，可接入变电站自动化系统（SCADA）实现远程监控。
硬件规格
硬件版本
Basic：基础保护功能，适用于简单配电网络。
Medium：增加方向性保护，支持更复杂的接地系统。
High/Sensor：高级功能，含同步检查、电机保护等，部分配置支持传感器输入。
额定参数
电流输入：1A/5A（测量）、0.2A/1A（接地故障）。
电压输入：100V/110V/115V/120V（相电压 / 线电压）。
辅助电源：DC 24-250V 或 AC 24-240V。
输出继电器
高速跳闸继电器（HSPO1）：4 常开 + 4 常闭，触点容量 5A/250V AC。
功率输出继电器（PO1-PO3）：3 组转换触点，容量 10A/250V AC。
信号输出继电器（SO1-SO2）：2 组转换触点，容量 5A/250V AC。
保护功能参数
1. 过流保护
三段式非方向性：
3I>（低定值）：启动电流 0.10-5.00 x In，操作时间 0.05-300s（支持 IDMT/DT 特性）。
3I>>（高定值）：启动电流 0.10-40.00 x In，操作时间 0.05-300s。
3I>>>（瞬时）：启动电流 0.10-40.00 x In，瞬时动作（<40ms）。
方向性过流：
3I>--> / 3I>>-->：启动电流 0.05-40.00 x In，基本角度 0°-90° 可调，支持正向 / 反向动作。
2. 接地故障保护
非方向性：
Io>（低定值）：启动电流 1.0-500% In，操作时间 0.05-300s。
Io>>（高定值）：启动电流 0.10-12.00 x In，操作时间 0.05-300s。
Io>>>（瞬时）：启动电流 0.10-12.00 x In，瞬时动作。
方向性：
Io>--> / Io>>--> / Io>>>-->：启动电流 1.0-500% In，基本角度 - 90°-60° 可调，支持基于 Uo/Io 相位判断。
3. 电压保护
过压：
3U>（低定值）：启动电压 0.10-1.60 x Un，操作时间 0.05-300s。
3U>>（高定值）：启动电压 0.10-1.60 x Un，操作时间 0.05-300s。
欠压：
3U<（低定值）：启动电压 0.10-1.20 x Un，操作时间 0.1-300s。
3U<<（高定值）：启动电压 0.10-1.20 x Un，操作时间 0.1-300s。
4. 其他保护
频率保护（f1/f2）：频率范围 25-75Hz，df/dt 检测精度 ±100mHz/s。
电机保护：
热过载（3Ithdev>）：双时间常数模型，温度范围 - 50°C-150°C。
启动监督（Is2t n<）：启动电流 1.0-10.0 x In，启动时间 0.3-250s。
相序保护（3I ()/U1U2<>_1）：检测相序反转或不平衡，操作时间 0.1-10s。
测量与监测参数
电气测量
电流 / 电压：真有效值（RMS）测量，精度 ±1%（额定值范围内）。
功率 / 能量：基波有功功率（kW）、无功功率（kVAr），精度 ±0.5%。
频率：测量范围 10-75Hz，精度 ±10mHz。
扰动记录（DREC）
记录长度：最多 1066 个周期（50Hz 时 21.3s），支持预触发（0-100%）。
触发方式：数字输入、过流 / 过压阈值、手动或通信触发。
电能质量监测
PQ 3Inf：电流谐波（THD/TDD），支持 1-13 次谐波，精度 ±1%（1-10 次）。
PQ 3Unf：电压谐波，符合 EN 50160 标准，精度 ±0.3%（1-10 次）。
控制与接口
数字输入
8 路可编程输入，支持反相、预延迟（0-1000ms）。
功能包括：复位、阻塞、扰动触发、主跳闸等 16 种功能。
通信接口
支持 Modbus、DNP 3.0 协议，可选 CANopen、Ethernet 接口（需扩展模块）。
环境与认证
工作温度：-25°C-+70°C（无冷凝）。
防护等级：IP40（前面板），IP20（背部）。
认证：符合 IEC 61850、EN 61000-6-2 等标准，适用于工业级电磁兼容环境。
产品优势
高可靠性与安全性
符合 IEC 61850 标准，支持冗余设计，适应工业级电磁兼容环境（-25℃~+70℃工作温度）。
内置跳闸回路监督（TCS1）、断路器磨损计算（CB wear1），提升设备状态监测能力。
易用性与可配置性
通过 HMI 或 Relay Setting Tool 可视化配置，支持参数批量导入 / 导出，减少调试时间。
标准配置预设典型场景参数，降低工程实施难度。
典型应用场景参数

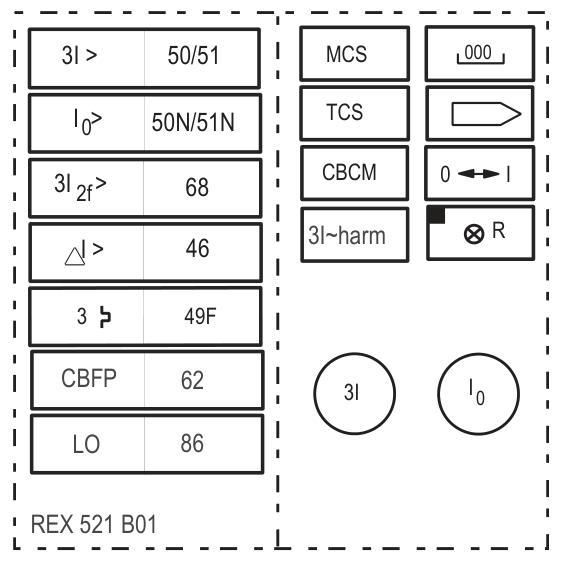

出线 feeder：Basic B01、3I > 启动电流 1.2 x In，操作时间 0.5s；Io > 启动电流 5% In
电机保护：High H07、热过载时间常数 10min，启动电流 6 x In，启动时间 15s
母线分段器：High H03、3I>> 启动电流 2.0 x In，同步检查电压差≤5% Un
进线 feeder：High H08、3U > 启动电压 1.15 x Un，操作时间 60s；3U < 启动电压 0.85 x Un
