ABB SNAT602TAC 电路板
时间: 2025-06-27浏览次数：

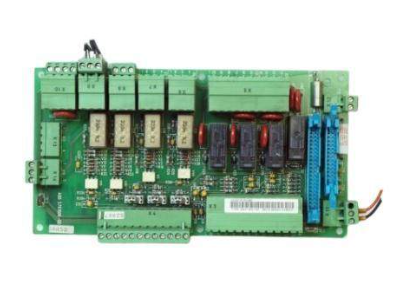

ABB SNAT602TAC 电路板

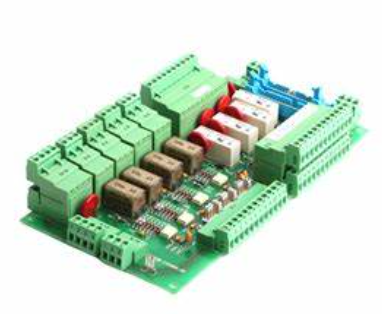

ABB SNAT602TAC 电路板
产品概述
ABB SNAT602TAC Circuit Board 是一款在工业自动化及电力控制等领域占据关键地位的电路板。其内部电路设计精密，高度集成了各类先进电子元件，旨在高效处理控制信号并实现稳定的数据传输，为保障工业设备及系统的平稳、精准运行提供有力支撑，是构建复杂工业控制系统的核心基础性部件。
规格参数
电源规格
输入电压范围：适配 110 - 240V AC 宽电压输入，可灵活应对不同工业环境下的供电需求，减少因电压差异导致的兼容性问题。
频率：支持 50/60Hz 标准频率，满足常见工业电力频率要求，确保稳定运行。
尺寸与物理特性
外形尺寸：长 200mm、宽 160mm、高 30mm，紧凑的尺寸设计便于安装在各类控制柜、设备机箱等空间有限的位置，有效节省安装空间。
重量：约 1.8kg，适中的重量在便于安装、搬运的同时，保证了产品结构的稳定性，降低因震动等因素对电路连接的影响。
接口类型
数字信号接口：配备多个 RS - 485 接口，支持半双工通信模式，传输速率最高可达 115.2kbps，可实现与多种数字设备的可靠连接，如传感器、执行器、控制器等，保障数字信号稳定传输，确保设备间协同工作。
模拟信号接口：拥有 4 - 20mA 电流环输入 / 输出接口，用于连接模拟量传感器与执行机构，可精确采集和输出模拟信号，在工业过程控制中对温度、压力、流量等模拟参数进行精准调节。
工作环境
温度范围：工作温度为 - 20℃至 + 60℃，具有出色的环境适应性，能在高温、低温等恶劣工业环境下正常运行，减少因环境温度波动对电路板性能的影响，保障生产连续性。
湿度范围：相对湿度 5% - 95%（无冷凝），可在潮湿环境中稳定工作，有效防止因湿度问题导致的短路、腐蚀等故障，提高产品可靠性。
防护等级：达到 IP20 防护等级，能有效阻挡大于 12mm 的固体异物侵入，为内部精密电子元件提供基本防护，降低因异物进入造成故障的风险。
核心功能
精准控制信号处理：能够对来自上位机或其他控制源的控制指令进行快速解析与处理，生成精准的控制信号，输出至连接的各类工业设备，如电机、阀门等，实现对设备运行参数（如转速、开度等）的精确调节，确保生产工艺的准确性与稳定性。在自动化生产线中，可精确控制机械手臂的动作，完成高精度装配任务。
高效数据采集与传输：具备强大的数据采集能力，通过连接的传感器实时获取设备运行状态数据（如温度、压力、位置等），并对采集到的数据进行快速处理与分析。同时，能将处理后的数据高效传输至上位机或其他系统，为生产决策提供数据支持，实现生产过程的信息化管理与监控。
通信协议支持：支持多种工业通信协议，如 Modbus RTU、Profibus - DP 等，可与不同厂家、不同类型的设备进行无缝通信连接，方便构建复杂的工业自动化系统，实现系统的高度集成与协同工作，满足多样化的工业自动化应用场景需求。
工作原理
指令接收与解析：通过通信接口接收来自上位机（如 PLC、工控机等）下达的控制指令，这些指令包含设备运行模式、目标参数、动作顺序等关键信息。电路板内部的微处理器对接收的指令进行解码与解析，转化为可执行的控制信号，为后续设备控制提供依据。
数据采集与处理：连接在电路板上的各类传感器实时采集设备运行状态数据，将其转化为电信号传输至电路板。电路板上的模拟 - 数字转换电路将模拟信号转换为数字信号，微处理器运用预设算法对采集到的数据进行分析与运算，判断设备运行是否正常，并与预设标准参数对比，确定下一步控制策略。
控制信号输出：根据数据处理结果，微处理器生成相应控制信号，通过输出接口发送至连接的执行器（如电机驱动器、电磁阀等），驱动执行器动作，实现对设备运行状态的精准调节与控制，确保设备按预定要求运行。
反馈与调整：持续监测设备运行状态，并接收设备反馈信号。将设备实际运行情况与预期目标实时比对，一旦发现偏差，立即调整控制策略与输出信号，形成闭环控制系统，不断优化设备运行性能，提高控制精度与稳定性，保障生产过程可靠进行。
关键优势
高性能与稳定性：采用先进制造工艺与高品质电子元件，经过严格质量检测与老化测试，具备出色的抗干扰能力与稳定性。在复杂电磁环境、电压波动等恶劣工况下，仍能稳定运行，确保设备控制精准可靠，减少故障发生率与停机时间，提高生产效率。
灵活扩展性：丰富的接口类型与模块化设计，使其具备良好扩展性。用户可根据实际生产需求，方便地添加功能模块、连接更多设备，轻松实现系统升级与扩展，适应不断变化的工业自动化发展需求。
易于维护与故障诊断：具备完善的自我诊断功能，能实时监测自身工作状态。一旦检测到故障，立即发出报警信号，并记录详细故障信息，帮助维修人员快速定位与排除故障。简洁的操作界面与直观的参数设置方式，降低了操作人员与维护人员的工作难度，提高设备维护效率。
注意事项
安装环境要求：应安装在干燥、通风良好、无剧烈震动和电磁干扰的环境中。避免安装在潮湿、多尘、高温或有腐蚀性气体的场所，防止影响电路板性能与使用寿命。安装位置应远离大型电机、变压器等强电磁干扰源，若无法避免，需采取有效屏蔽与接地措施。
电源连接注意事项：连接电源时，务必严格按照产品规格要求，正确接入适配的电源电压与相序。仔细检查电源线路是否牢固可靠，防止松动、短路等情况发生。严禁在带电状态下进行电源连接或拆卸操作，以免引发触电事故或损坏电路板。
操作与维护要点：操作人员需经过专业培训，熟悉电路板操作方法与参数设置。进行参数调整时，要谨慎操作，避免因误设置导致设备运行异常。定期对电路板进行清洁与检查，清理表面灰尘与杂物，检查接口连接是否松动、元器件是否有损坏迹象等。如发现异常，应及时停机处理，严禁设备 “带病” 运行。
软件升级须知：如需进行软件升级，应先备份原有的配置数据，防止升级过程中数据丢失。下载官方认可的升级软件，并按照正确升级步骤操作。升级过程中，确保设备供电稳定，避免因断电等原因导致升级失败，损坏电路板。
