ABB PP846A 3BSE042238R2 工业控制面板

产品概述

定位：Panel 800 是一款人机交互操作面板，用于显示和控制文本、动态指示、时间通道、报警和配方处理等功能，采用面向对象的工作方式，配置通过 Panel Builder 800 工具在 PC 上完成，项目可传输并存储在操作面板中。

兼容性：可连接 PLC、伺服系统或驱动器等多种自动化设备。

安全注意事项

安装环境：适用于 I 类 2 区 A、B、C、D 组或非危险场所，水平安装时最高环境温度 40°C，垂直安装时 50°C。

爆炸风险：断开设备前需断电或确认区域非危险，更换扩展单元需断电，电池更换需在非危险区域进行。

一般安全：勿在高爆炸危险环境使用，防止液体、金属屑等进入面板，仅合格人员可操作，LCD 显示液接触皮肤或眼睛需及时处理。

安装要点

空间要求：安装板厚度 1.5-9.0mm，面板切口尺寸 343x208mm，需预留散热空间。

安装流程： unpack 后检查损坏情况，按标记切割安装孔，用支架和螺丝固定面板，按顺序连接电缆，确保接地良好，使用屏蔽通信电缆并分离高压电缆。

模式开关：位于面板背面，有运行、系统恢复、图像加载、服务菜单、自检和硬重置等模式，使用时需全部置于 OFF 位置，仅合格人员可操作。

内部 CF 卡安装：用于扩展项目内存，安装时需断电，插入 CPU 板插槽，启动时选择将文件移动到内部卡，在 Panel Builder 800 中设置卡尺寸。

技术参数

物理特性：前面板尺寸 382x252x6mm，安装深度 58mm，重量 2.5kg，前面板防护等级 IP66，后面板 IP20。

接口：RS422/RS485（25 针 D-sub）、RS232C（9 针 D-sub）、以太网（屏蔽 RJ45）、USB（Host A 和 Device B）、CF 卡槽（I 和 II 型）。

显示：TFT-LCD，800x600 像素，64K 色，CCFL 背光在 25°C 下寿命 > 50,000 小时。

电源：+24V DC（20-30V DC），正常功耗 0.5A，最大 1.0A。

环境条件：垂直安装温度 0-50°C，水平安装 0-40°C，存储温度 - 20-70°C，相对湿度 5-85%（无冷凝）。

化学抗性

金属外壳：粉末涂层铝，耐乙酸、柠檬酸、柴油等，对丁醇、盐酸等抗性有限，不耐浓酸、丙酮等。

触摸屏和覆盖层：Autotex F157/F207 耐多种化学品，不耐高压蒸汽和浓矿物酸等，Autoflex EB 防护膜抗性类似，均不适合长期阳光直射。

通信与连接

端口定义：以太网、RS-232、RS-422/485 等端口的引脚信号和方向。

适配器：CB810 USB 转以太网适配器用于 PC 与面板间项目传输，非固定安装使用。

扩展模块：Profibus DP 扩展模块用于连接 Profibus DP 网络，安装时需断电并固定。

额外安装建议

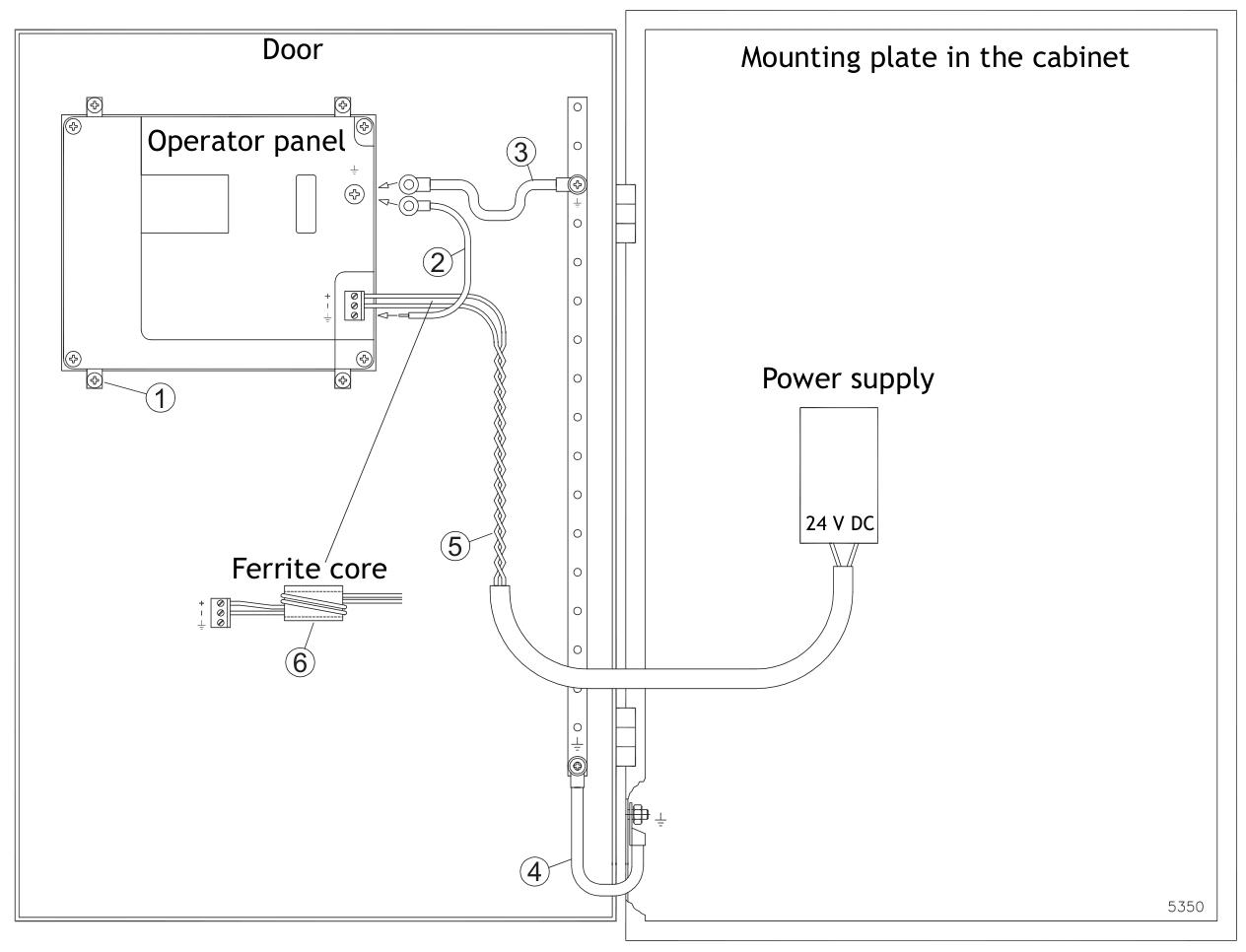

接地：使用 2.5mm² 电线连接面板底座与机箱，短而粗的接地编织线效果最佳。

EMC 保护：使用屏蔽电缆，以太网屏蔽层单端接地或通过电容接地，分离高低压电缆，使用 ferrite 芯抑制干扰。

温度管理：柜内安装风扇散热，注意温度对电解电容寿命的影响，面板背光关闭可降低功耗。

安全隔离：面板与 24V DC 电源有 galvanic 隔离，但 RS232、RS422/485 和 USB 通信端口无，仅以太网有隔离，连接多设备时需注意接地电位差。

RS485 总线：使用屏蔽双绞线，终端电阻 120Ω，根据设备设计可能需要上拉 / 下拉电阻，屏蔽层单端接地或通过电容接地。
