Woodward ESDR4电流差动保护继电器
时间: 2025-06-26浏览次数：
Woodward ESDR4电流差动保护继电器
Woodward ESDR4电流差动保护继电器
安全注意事项
警告：操作前需阅读完整手册及相关出版物，遵守工厂和安全说明。设备若未经授权修改或超出指定运行限制使用，可能导致人身伤害和财产损失，且会使保修失效、认证作废。原动机应配备独立超速停机装置。
注意：断开电池前需关闭充电装置，处理电子控件时要释放身体静电，避免接触塑料等易产生静电的材料，勿触摸印刷电路板组件或导体。
继电器概述
功能：ESDR 4T 是用于发电机、电动机和变压器的三相电流差动保护继电器，通过测量被保护对象两侧的电流，检测保护区内的短路和接地故障，区外故障不动作，确保选择性保护。
工作原理：对 6 路测量电流进行电气隔离，分别计算各相的差动电流和制动电流，计算时考虑变压器向量组、额定电流、电流互感器变比和电压变比等参数。
型号组成：由基本单元加各种选项组成，如 ESDR 4T01B 表示标准单元，无电压测量，CT 输入为 1A，前板安装。
静电放电防护
处理电子设备时，需触摸接地金属物体释放静电，穿着棉质衣物，远离塑料、乙烯基和泡沫材料。
拆卸印刷电路板时，确保设备完全断电，仅触摸边缘，新板需存放在防静电袋中。

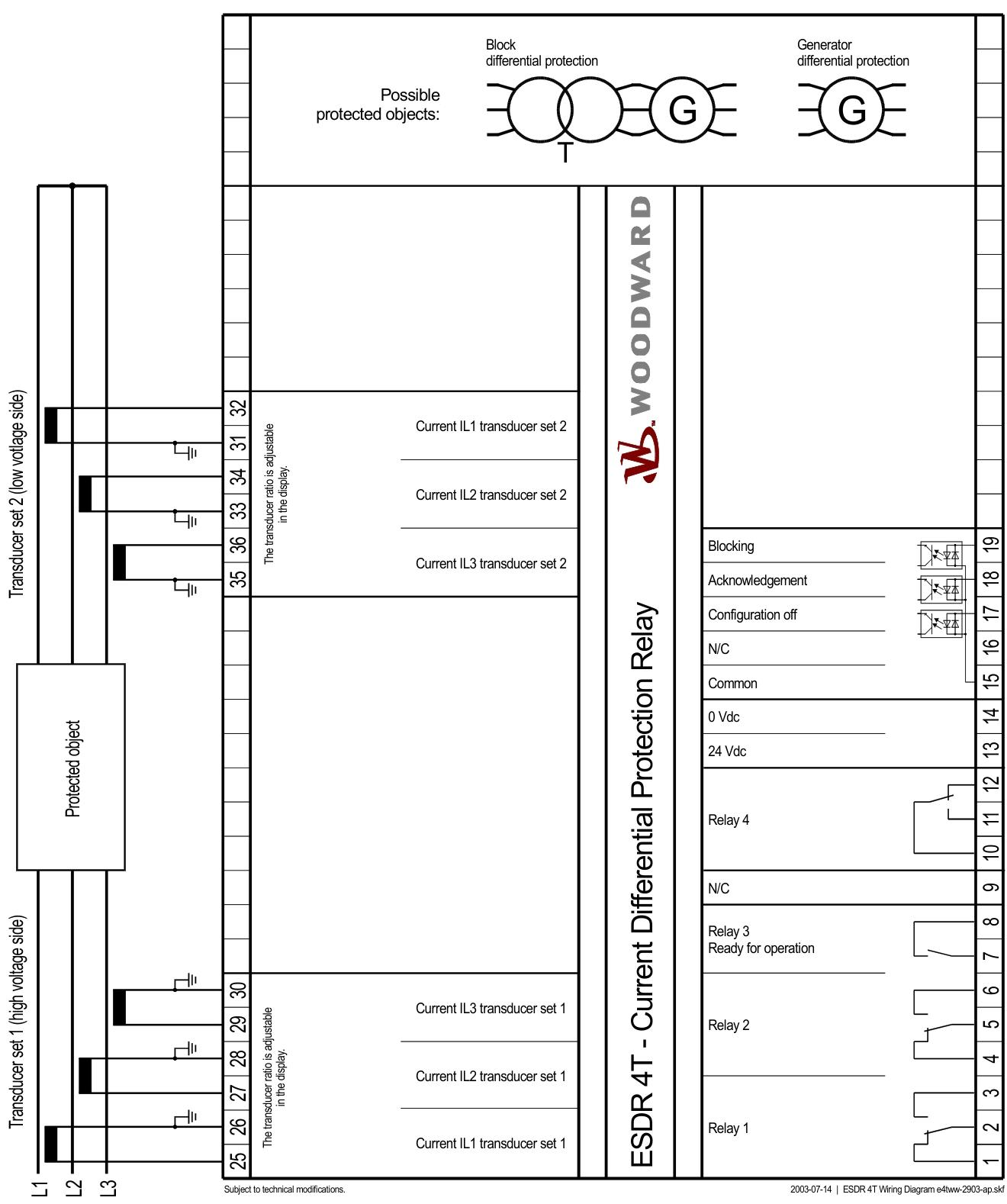

wiring（接线）
电源：24Vdc（±25%），端子 13 为 + 24V，14 为 0V 参考电压，最大电流 2.5mm²。
测量输入：6 路电流测量输入，使用电流互感器，二次侧需接地，极性需正确，端子 25-36 用于连接 CT 输入，最大电流 4mm²。
离散输入：端子 17-19 分别为配置关闭、确认和阻塞输入，输入电压 18-250V（ac/dc），最大电流 2.5mm²。
继电器输出：4 个继电器输出，继电器 1-2 可配置功能，继电器 3 为运行就绪，继电器 4 为警告，触点容量最大 250Vac，最大电流 2.5mm²。
功能描述
差动电流监测：分两级，第一级为警告，可启用或禁用，超过警告特性时显示文本并启用继电器触点；第二级为跳闸，可监测可调跳闸特性和相对于发电机额定电流 100% 的固定跳闸阈值，跳闸特性有 2% 磁滞。
跳闸特性：根据制动电流分为三段，0 到 X12 时跳闸阈值与制动电流无关，X12 到 5×IN 时随制动电流增加而增加，超过 5×IN 时保持 85% 恒定。
涌流和过励磁的电气抑制：利用数字傅里叶变换检测二次和五次谐波，启用 “Stabilization Rush” 功能并设置动作裕度，防止误跳闸。
自监测：通过触点组件提供运行就绪信号，电源电压低于约 19Vdc 或内部故障时信号禁用。

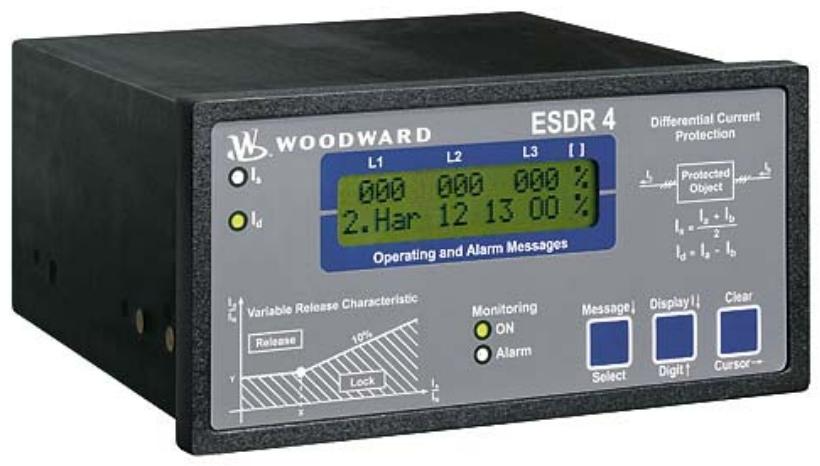

显示和操作元件
LED：包括制动电流、差动电流、监测开启和报警 LED，显示当前状态。
按钮：有消息滚动、选择、显示滚动、数字增加、清除和光标移动按钮，可在显示模式和配置模式间切换。
LC 显示屏：两行 16 字符，显示测量值、报警消息和配置参数，对比度可调节。
配置
基本数据：可选择语言、查看软件版本，配置参数需在配置模式下进行，60 秒无操作自动返回显示模式。
配置访问：可启用密封功能，通过五位代码保护配置，防止未经授权的访问和修改。
继电器配置：可配置继电器为工作电流或空闲电流模式，设置自动确认、释放延迟、消息确认延迟等参数，分配警告消息到继电器。
额定数据：输入被保护对象的额定电流、高低压侧电流互感器和电压的额定值，设置变压器向量组。
差动保护配置：启用差动保护后，修改跳闸特性的触发值、延迟时间、磁滞，设置涌流和过励磁抑制的参数，显示谐波。
调试
前提条件：按接线图连接设备，连接 24Vdc 电源，设置参数，激活显示模式。
二次值测试：使用三相测试设备测试阈值，单相约测试系统可能因相位匹配系统消除而产生不匹配的测量值。
一次值调试：测试前移除所有测试设备，确保电流互感器无开路，配置系统以允许最精细的电流调节，测试连接正确性，进行循环交换测试和正确连接后的重新测试。
尺寸：显示 ESDR 4T 的外形尺寸和安装孔位置。
技术数据：包括测量电流、频率、精度、功耗、环境条件、数字输入、继电器输出、保护功能、端子和外壳防护等技术参数。
参数列表：列出了配置过程中的所有参数及其设置范围和默认值。
服务选项：提供产品服务选项，包括返回维修、包装要求、返回授权号、更换零件和联系伍德沃德的方式。
保护功能特点
差动电流监测
分两级监测：一级为警告，超过阈值时显示文本并启用继电器触点；二级为跳闸，可监测可调跳闸特性（I d<I N）和 100% 额定电流的固定阈值（I d>I N），跳闸延迟可独立设置。
具备 2% 磁滞特性，防止信号在阈值附近频繁动作。
选择性保护
仅在保护区内故障时动作，区外故障不触发，通过测量两侧电流差实现精准保护。
涌流和过励磁抑制
利用数字傅里叶变换（DFT）检测 2 次（涌流）和 5 次（过励磁）谐波，启用电气抑制功能后可防止误跳闸，需设置动作裕度（10%-50%）。
技术参数特点
测量与精度
支持 6 路电流输入，测量频率 40-70Hz，精度 Class 1，线性测量范围达 5×I N。
电流互感器二次侧支持 1A 或 5A，额定短时电流（1s）为 100×I N（1A）或 30×I N（5A）。
电源与功耗
电源为 24Vdc（±25%），固有功耗最大 6W，支持宽温工作（运行温度 - 20~70℃）。
输出能力
4 个继电器输出，触点材料为 AgCdO，支持阻性和感性负载：
阻性负载：2A@250Vac、2A@24Vdc 等。
感性负载：1A@250Vac、0.36A@125Vdc 等。
配置与操作特点
灵活的参数设置
可配置变压器向量组（如 Yd5、Dd0 等）、额定电流、CT 变比、电压变比等参数，适配不同设备。
跳闸特性曲线可调整，包括制动电流阈值（X12）、差动电流阈值（Y1/Y2）及延迟时间。
人机交互与显示
前板配备 LC 显示屏（两行 16 字符）和 LED 指示灯（制动电流、差动电流、监测状态、报警），实时显示测量值和故障信息。
支持通过按钮（消息滚动、选择、数字调节等）在显示模式和配置模式间切换，操作便捷。
继电器功能可定制
继电器 1-2 和 4 可配置为工作电流（N.O.）或空闲电流（N.C.）模式，继电器 3 固定为 “运行就绪” 信号，支持自动 / 手动确认故障。
安全与防护特点
静电防护
电子元件为静电敏感型，操作时需释放身体静电，避免接触塑料等材料，拆卸电路板需遵循防静电规范。
电气安全设计
测量输入电气隔离，防止干扰；电源和输入输出端子支持过载保护，端子接线规格明确（2.5mm² 或 4mm²）。
密封与认证
前板防护等级 IP42（标配）或 IP54（带 gasket）， rear 为 IP21，通过 CE、UL 认证，适用于普通场所和船舶环境（GL 认证）。
应用场景特点
适用对象：专为发电机、电动机和变压器的块连接（block connection）设计，形成保护区边界，精准检测区内故障。
兼容性：支持不同变压器向量组和变比，通过参数配置适配高压 / 低压侧系统，满足复杂电力系统需求。
总结
ESDR 4T 继电器以差动保护为核心，兼具高精度测量、灵活配置、抗干扰能力和安全防护设计，适用于工业电力系统中关键设备的故障保护，确保系统稳定运行。
