ProSoft AN-X-AB-DHRIO 网关
时间: 2025-06-25浏览次数：

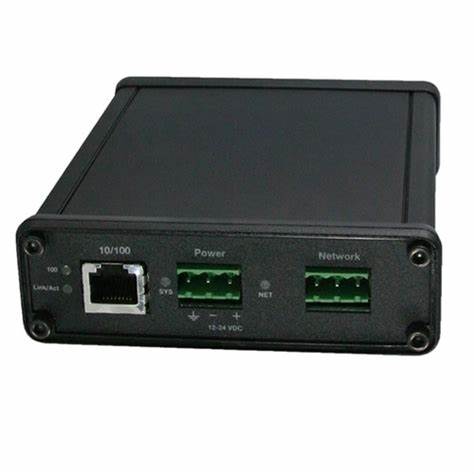

ProSoft AN-X-AB-DHRIO 网关
ProSoft AN-X-AB-DHRIO 网关
产品概述
ProSoft AN-X-AB-DHRIO 是一款 EtherNet/IP 到 Allen-Bradley DH + 或远程 I/O 的网关，主要用于解决 Allen-Bradley PLC5 和 SLC 处理器连接到 Data Highway Plus（DH+）或远程 I/O 网络时遇到的常见问题。该网关支持两种配置模式：作为 DH + 网桥时，可让 HMI、RSLogix 5/500 软件连接并与处理器通信，还能实现 CompactLogix 控制器与 DH + 网络上 PLC5/SLC 的通信；作为远程 I/O 扫描器时，可使 PAC 控制传统远程 I/O 系统，助力处理器升级，支持分阶段替换旧有 I/O 模块，降低升级时的停机风险。
核心功能特点
（一）DH + 网桥功能
网络访问：允许 EtherNet/IP 网络上的 HMI、编程终端和 / 或处理器访问 DH + 网络上的传统处理器。
配置方式：通过网页浏览器配置，无需特殊配置软件。
地址与速率：DH + 站地址可在 0-77（八进制）范围内配置，支持所有 DH + 波特率（57.6、115.2 和 230.4 Kbaud）。
诊断与状态：提供 DH + 网络诊断功能，可通过网页浏览器查看所有活动节点列表；多色 LED 显示 DH + 网络状态。
（二）远程 I/O 扫描器功能
自动配置：自动配置实用程序可发现波特率并映射机架，减少配置错误；支持部分机架，初始创建后自动配置文件可编辑或自定义。
速率与连接：支持所有远程 I/O 波特率（57.6、115.2 和 230.4 Kbaud）；支持通过 CSV 文件进行离线配置。
监控与诊断：通过 Web 界面提供监控工具，可监控输入和输出值；网页包含块传输、已配置机架和远程 I/O 网络的诊断信息。
规模与参数：支持最多 32 个远程 I/O 适配器和 0-76（八进制）的机架号；支持与 ControlLogix 处理器的 15 个 I/O 连接，每个连接的 RPI（请求数据包间隔）可在 5-750 毫秒内单独设置。
标签映射：自动配置功能将发现的远程 I/O 点映射到 ControlLogix I/O 连接，用户可指定别名基础标签用于映射预定义 I/O；多色 LED 指示远程 I/O 网络连接状态。
硬件规格
端口:
1 个 RJ45 10/100 Mbps 以太网端口
1 个 Phoenix 3 针电源连接器
1 个 Phoenix 3 针 DH + 或远程 I/O 连接器
典型功耗:12 Vdc 时 300 mA 或 24 Vdc 时 150 mA
最大功耗:3.6W
工作温度:32°F 至 122°F（0°C 至 50°C）
存储温度:-40°F 至 185°F（-40°C 至 85°C）
尺寸:107 mm x 126 mm x 34 mm（4.18 英寸 x 4.97 英寸 x 1.33 英寸，不含连接器）
湿度:5% 至 95% 相对湿度，无冷凝
安装方式:桌面使用或 DIN 导轨安装
数据传输速率
一、EtherNet/IP 网络端口
速率：10/100 Mbps 自适应，支持以太网的标准传输速率，可根据连接设备自动协商最佳速率。
二、DH + 网络
支持波特率：57.6 Kbaud、115.2 Kbaud 和 230.4 Kbaud，可通过网关配置适应 DH + 网络的不同速率要求。
三、远程 I/O 网络
支持波特率：57.6 Kbaud、115.2 Kbaud 和 230.4 Kbaud，网关可自动检测远程 I/O 网络的波特率并完成配置。
四、关键说明
网关的以太网端口与 DH+/ 远程 I/O 端口之间通过内部处理实现数据转换，传输效率受网络负载、配置参数（如 RPI 间隔）影响。
在远程 I/O 扫描器模式下，每个 ControlLogix I/O 连接的 RPI（请求数据包间隔）可设置为 5-750 毫秒，间接影响数据刷新频率。
