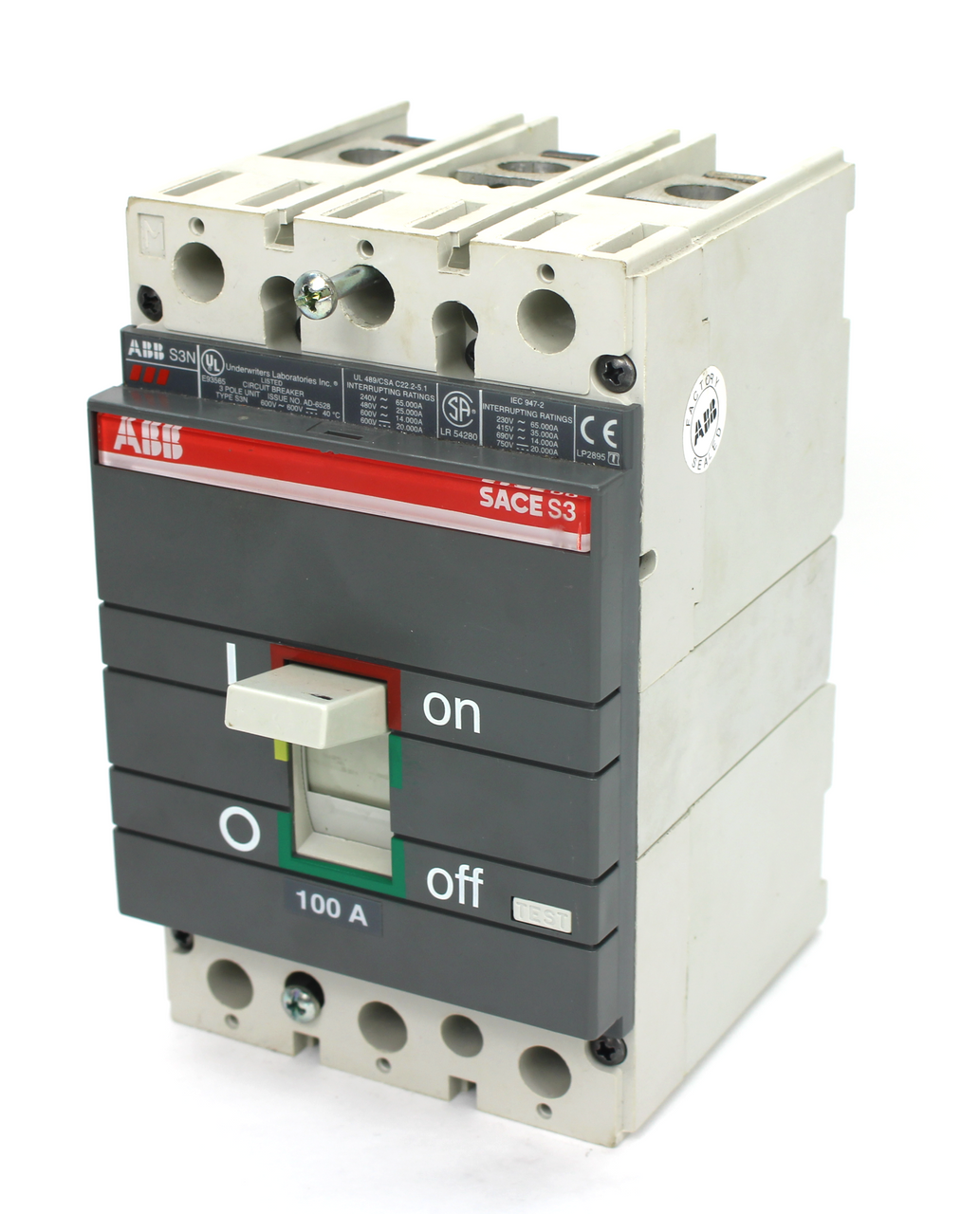

ABB S3N 3P 150A标准热磁
S3断路器系列的电流范围为15至225安培。S3跳闸机构不可互换，使用灵敏的电磁继电器进行过电流跳闸保护。热敏双金属用于热过电流保护。短路电流保护从断路器热额定值的10倍开始，并使用电磁线圈原理。
版本
为了满足所有应用需求，S3有各种版本：
T=热磁
Q=100%UL/CSA等级
D=塑壳开关
M=仅磁性（MCP）
性能水平
每个版本还提供不同的最大故障中断级别
B=240VAC
N=正常
H=高
L=超高
极数
在UL/CSA形式中，S3有两极或三极版本，两者尺寸相同。四极版本也有IEC格式。对于价格估算，请在所选版本三极断路器的标价上增加35%，联系
ABB了解详情。
附件安装
内部配件经过UL/CSA认证，可在工厂或现场安装。附件需要控制电缆连接器。分流跳闸或左腔内的UVR支架。辅助或铃报警开关安装在右侧腔室中。
反向喂食
S3系列的所有版本都适用于反向馈电应用。
塑壳开关
UL/CSA开关除了用于自我保护的高瞬时跳闸机制外，不包括过电流保护。也可提供不带跳闸保护的IEC型塑壳开关。
核心技术参数
电气参数
额定电流：150A能够稳定承载该电流，满足众多中大型电气设备及配电线路的运行需求。
额定电压：通常为 600V（部门应用场景下也有适合其他级别的电压版本），适合用于常见的工业和商业电力系统。压力环境
极数：3 极，可同时对三相电路进行保护和控制，广泛应用于三相供电的电气系统中。
性能参数
脱扣特性：热磁脱扣方式结合了热脱扣和电磁脱扣的优势。热脱扣主要针对过载情况，通过双金属片受热弯曲原理，当电流超过额定值一定时间后，双金属片弯曲推动脱扣机构动作，切断电路，保护设备免受过载损坏；电磁脱扣则用于短路保护，当电路中出现短路大电流时，电磁力迅速推动脱扣器动作，在极短时间内切断电路，有效防止短路电流对设备和线路造成严重损害。
分断能力：具备较高的短路分断能力，能够在短路故障发生时迅速切断大电流，确保电气系统的安全，不同应用场景下分断能力有所差异，一般在数十千安级别，可满足大多数工业和商业场所的短路保护需求。
产品优势
高效保护：热磁脱扣机制能够快速、准确地响应过载和短路故障，在最短时间内切断电路，有效保护电气设备和线路，减少故障造成的损失。
广泛适配：适用于多种不同类型的电气系统和负载特性，无论是感性负载、阻性负载还是容性负载，都能提供可靠的保护，具有很强的通用性和适应性。
品牌保障：修道院院长作为全球知名的电气设备制造商，拥有先进的技术研发能力和严格的质量控制体系，产品经过了大量的实际应用验证，质量可靠，性能稳定，为用户提供了强大的品牌保障和售后支持。
