·接线用断路器的设置和选择
为保护接线，请在变频器电源侧设置接线用断路器(MCCB)。选 择MCCB时根据变频器电源侧功率因数(随电源电压、输出频 率、负载变化而变化)而定。完全电磁型MCCB因高次谐波电流 的影响动作特性会发生变化，所以必须选择较大容量的断路器。 建议使用变频器专用漏电断路器(防高次谐波型产品)。
·电源侧电磁接触器的使用 电源侧不带电磁接触器(MC)时也可使用变频器。远程运行时， 即使为了防止发生瞬间停电等停电后复电时的自动再起动引起的 事故而在电源侧设置MC时，请不要使用MC频繁进行起动和停止 (频繁使用会导致故障发生，频率最高为30分钟1次)。使用数字 式操作器控制运行时，复电后不会自动再起动，所以不能用MC 起动。另外，可使用电源侧MC使电机停转，变频器特有的再生 制动不动作，电机自由运行停止。另外，使用制动单元和制动电 阻器单元时，请设置通过制动电阻器单元的热敏保护器的接点关 闭MC的顺控器。
· 电机侧电磁接触器的使用 原则上在变频器和电机之间设置电磁接触器后请不要在运行中进 行开关操作。在变频器运行过程中接通电磁接触器时会流过较大 的冲击电流，变频器的过电流保护将会动作。为切换至商用电源 而设置MC时，必须在变频器和电机停止运行后再进行切换。电 机旋转时若进行切换时，请选择速度搜索功能。 另外，在采取瞬间停电应对措施而必须使用MC时，请选择延迟 释放型MC。
·热敏继电器的设置 为保护电机避免发生过热事故，变频器具有电子热保护功能。用 1台变频器运行多台电机或多极电机等时，在变频器和电机之间 请设置热动型热敏继电器(THR)或热敏保护器。此时，请将控制 参数No.L1-01(电机保护功能选择)设定为0(无效)。热动型热敏 继电器或热敏保护器的设定在50Hz为电机铭牌值的1.0倍，在 60Hz为电机铭牌值的1.1倍。
· 功率因数的改善(严禁使用移相电容器) 为改善功率因数，请设置直流电抗器或在变频器电源侧设置交流 电抗器。 变频器输出的高次谐波可能会导致变频器输出侧功率因数改善用 电容器及浪涌抑制器过热或损坏。另外，当过电流流过变频器时 过电流保护会动作，所以不必设置电容器和浪涌抑制器。
· 电波噪声的干扰 在变频器的输出输入(主回路)含有高次谐波成分，会给在变频器 附近使用的通信器材(AM无线电)造成不利影响，此时，通过设置 噪音滤波器可以减少干扰的影响。另外，将变频器和电机以及电 源侧之间换为金属管接线，再将金属管接地也很有效。

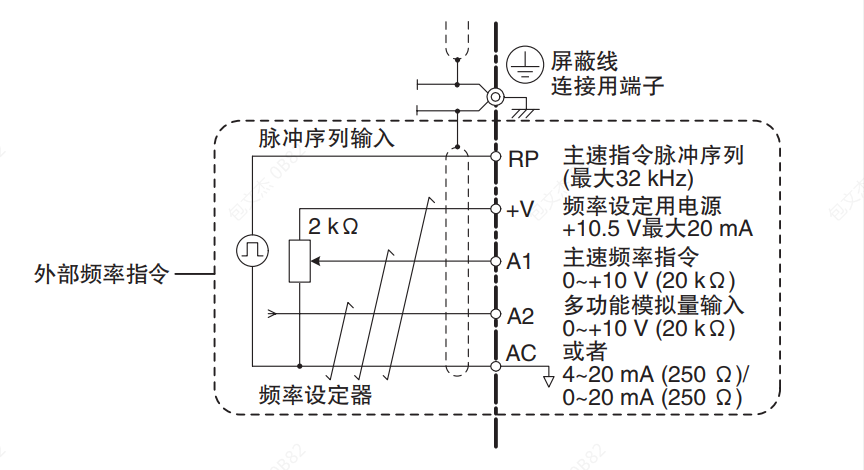

·电线的粗细和接线距离 变频器和电机间的接线距离较长时(特别是低频率输出)，电缆的 电压降会引起电机转矩下降，所以接线时请使用足够粗的电线。 使用LCD操作器(选购件)时，必须使用专用的连接电缆(选购 件)。通过模拟量信号进行远程操作时，模拟量操作器或操作信 号和变频器间的控制线长度应小于50m，接线时应远离强电回路 (主回路以及继电器顺控回路)，避免受到来自外围机器的感应干 扰。另外，不通过数字式操作器而是用外部频率设定器设定频率 时，请如右图所示，使用双股绞合屏蔽线，屏蔽时请不要接地而 是连接端子 。
