WOODWARD R-Series Actuators执行器
时间: 2025-06-17浏览次数：
WOODWARD R-Series Actuators执行器
WOODWARD R-Series Actuators执行器

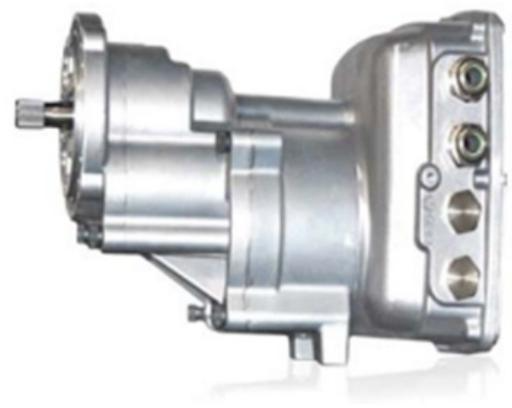

产品概述：R 系列执行器包含 R-11、R-30 和 R-120 等型号，是集成了无刷直流电机和齿轮箱的电子模块。通过改变齿轮箱可实现不同扭矩输出，能接受 4 - 20mA、0 - 200mA 或 PWM 指令信号，并提供 4 - 20mA 输出轴位置信号作为反馈 。该系列执行器旋转行程为 73°，可直接连接蝶形节流阀，减少中间易故障的连杆机构。
性能特点
高扭矩输出：能在高温、高振动环境下为各类控制阀和机械装置提供高扭矩旋转行程，满足严苛工况需求 。如 R-11 连续扭矩输出为 5.5N・m（4lb-ft） ，R-30 和 R-120 也有相应的高扭矩输出能力。
精准控制：具备精确、非接触式位置感应，控制精度高达 ±1.36% 全行程，可实现精准定位控制。
适应性强：低供电电流，能在多种复杂环境下稳定工作，工作温度可达 + 105°C，防护等级达 IP67，能防雨和承受强力冲洗 ，部分型号还设计通过船用认证。
性价比高：相比同扭矩的其他电动执行器成本更低，且在较小的封装尺寸下实现更高扭矩输出，还能利用相同电机和电子元件提供多种输出扭矩选择。
应用场景
往复式发动机：用于控制燃料节流阀、废气门、废气再循环、压缩机再循环（旁通）、余热回收和排气等阀门位置，还可应用于可变涡轮几何形状涡轮增压器的驱动 。
工业过程控制：在工业生产中，对各类需要精准控制流量、压力等参数的阀门进行定位控制，确保工业过程稳定运行。
产品规格与配置
（一）型号与扭矩输出
R 系列执行器包含多个型号，如 R - 11、R - 30 和 R - 120 等，每个型号都具有不同的扭矩输出能力，以满足各种不同负载需求的应用场景 。以 R - 11 为例，其连续扭矩输出可达 5.5N・m（4lb - ft），连续工作输出为 7.2J（5.3ft - lb） ，能够为一些小型阀门或对扭矩要求相对较低的机械装置提供稳定、可靠的驱动力 。而 R - 30 和 R - 120 等型号则具备更高的扭矩输出能力，适用于驱动大型工业阀门、压缩机旁路阀等高负载设备 。用户可以根据实际应用中的负载大小和工作要求，选择最合适的 R 系列执行器型号，确保设备能够高效、稳定地运行 。
（二）防护等级与环境适应性
在防护等级方面，R 系列执行器表现出色，达到了 IP67 防护等级标准 。这意味着执行器具有优秀的防尘、防水能力，能够有效抵御灰尘的侵入，即使在遭受雨水浸泡或强力喷水冲洗的情况下，依然能够正常工作，不会因环境因素导致性能下降或出现故障 。此外，该系列执行器还能够在高温环境下稳定运行，工作温度最高可达 + 105°C 。这种出色的环境适应性，使得 R 系列执行器可以广泛应用于各种复杂、恶劣的工业环境中，如高温的工业熔炉旁、潮湿的化工车间以及多尘的矿山等场所，为工业生产的连续性和可靠性提供了有力保障 。
（三）电气参数与电源要求
不同型号的 R 系列执行器在电气参数方面也有所差异，以适应不同的电源条件和应用场景 。例如，部分型号的 R 系列执行器电源输入范围为 18 - 32Vdc，最大连续电流为 1.0 安培，最大连续输入功率为 24W 。这些电气参数的设计，既考虑了执行器在运行过程中的功率需求，又兼顾了与常见工业电源系统的兼容性，使得用户在选择和使用时更加方便、灵活 。同时，低供电电流的特性也有助于降低系统的能耗，提高能源利用效率，符合现代工业对节能和环保的要求 。
