WOODWARD LSOV25 Liquid Fuel Shutoff Valve液体燃料切断阀
时间: 2025-06-17浏览次数：

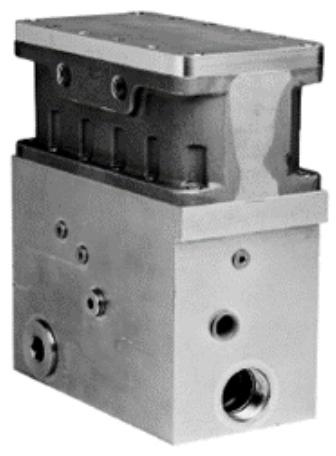

WOODWARD LSOV25 Liquid Fuel Shutoff Valve液体燃料切断阀
WOODWARD LSOV25 Liquid Fuel Shutoff Valve液体燃料切断阀
产品概述
WOODWARD LSOV25 液体燃料切断阀是一款专为工业燃气轮机等设备设计的关键安全组件，在保障设备稳定运行和安全生产方面发挥着不可或缺的作用。其设计旨在快速切断所有液体燃料流，有效防止燃料泄漏至涡轮机，从而避免潜在的安全隐患和设备损坏。
产品结构与工作原理
（一）结构设计
整体构造：LSOV25 属于三通、两级阀结构。阀门主体采用阳极氧化铝材质制成，这种材质不仅具有良好的耐腐蚀性，能够适应多种复杂的工作环境，还具备较轻的重量，方便安装与维护。内部所有运动部件则采用硬化不锈钢制造，确保在长期频繁的工作过程中，部件具有高耐磨性和可靠性，减少因部件磨损而导致的故障发生概率。
关键组件：阀门内部设有一个冲洗流量滤网，该滤网能够有效阻挡粒径超过 40μm（公称）的污染物，防止其进入先导阀部分，避免对先导阀造成损坏，进而确保整个阀门的正常运行。同时，滤网的设置不会对正常燃料流量产生明显的过滤作用，保证燃料能够顺畅通过阀门。
（二）工作原理
正常工作状态：在通电正常工作状态下，阀门保持开启，燃料可从入口正常流入，并按照设备运行需求输送至相应位置，满足燃气轮机等设备对燃料的持续供应。
切断工作机制：当电磁阀电流终止时，阀门会迅速做出响应。该阀门利用供应压力来实现燃料流的完全切断，且能在 0.09 秒或更短的时间内完成这一操作。阀门的关闭过程是由弹簧压缩辅助供应压力共同作用完成的。在断电瞬间，弹簧迅速释放弹力，与供应压力协同推动相关部件动作，快速切断燃料通路，将所有进入阀门的燃料旁通至回油系统，从而有效防止燃料继续流向涡轮机，避免可能出现的危险情况，如因燃料失控引发的涡轮机超速、燃烧异常等问题。
产品规格
电压配置：为满足不同设备和系统的电气要求，该阀门提供四种电压配置选项，分别为标称电压 24 Vdc、125 Vdc，同时也有 115 Vac 或 220 Vac 的版本可供选择，用户可根据实际使用场景的电源类型灵活适配。
压力参数：正常工作时，阀门设计可承受的最大供应压力高达 1200 psig（8274 kPa），能够适应高压燃料输送系统的工作需求。其设计的耐压能力更强，可承受的验证压力为 1800 psig（12 411 kPa），爆破压力更是达到 6000 psig（41 370 kPa），在极端压力情况下，也能确保阀门的结构完整性，防止出现破裂等严重故障。
流量参数：基于美国 MIL - C - 7024 校准流体在 70°F（21°C）条件下测试，阀门的额定流量为 30000 lb/h（13600 kg/h），可满足大多数工业燃气轮机在不同工况下对燃料流量的基本要求。
燃料兼容性：该阀门具有出色的燃料兼容性，几乎能与所有常见燃料配合使用，包括柴油、甲醇、乙醇、Jet “A” 航空煤油、普通煤油、#2 家用取暖油、加热轻质原油以及残余燃料等。并且，在规定的污染限度内，阀门能够正常工作，即便燃料中含有一定量的污染物，也能保证稳定运行。
温度范围：阀门可适应的燃料温度范围为 0 至 +250°F（–18 至 +121°C），能够在较为宽泛的温度条件下正常运行，满足不同季节、不同工作环境下的燃料控制需求。
循环寿命：经过严格测试和实际应用验证，该阀门的循环寿命可达 10000 次，具备较高的耐用性，减少了频繁更换阀门带来的成本和维护工作量。
产品功能
快速切断功能：能够在极短的时间内（0.09 秒或更短）切断燃料供应，确保在紧急情况下，如设备出现故障、控制系统发出停机指令或检测到异常情况时，能够迅速停止燃料向涡轮机的输送，有效防止事故的发生或扩大。
故障安全功能：阀门设计遵循故障安全原则，一旦电气信号丢失或终止，阀门会自动将所有进入的燃料旁通至回油系统，保证系统处于安全状态。这种设计极大地提高了设备运行的安全性和可靠性，降低了因电气故障导致燃料失控的风险。
保护功能：主要用于在正常燃料控制因任何原因失效时，对涡轮机起到保护作用。若阀门无法正常切断燃料供应至涡轮机，可能会导致严重的超速问题，进而引发机械损坏，甚至造成人员伤亡。因此，LSOV25 液体燃料切断阀是保障燃气轮机等设备安全运行的重要防线。
产品优势
高可靠性：采用优质的阳极氧化铝外壳和硬化不锈钢内部部件，结合先进的设计和制造工艺，使阀门具有出色的耐用性和抗疲劳性能，能够在恶劣的工业环境中长期稳定运行，减少设备故障和维护频次。
快速响应：在 0.09 秒内即可完成燃料切断动作，这种快速响应能力能够及时应对各种紧急情况，有效降低因燃料失控带来的潜在风险，保障设备和人员安全。
广泛的燃料适应性：可兼容多种不同类型的燃料，无论是常见的柴油、煤油等，还是一些特殊的燃料，都能在规定条件下正常工作，无需为不同燃料类型单独定制阀门，提高了产品的通用性和应用范围。
完善的安全设计：故障安全功能以及快速切断机制，从多个方面为设备运行提供安全保障，符合严格的工业安全标准，让用户在使用过程中更加放心。
应用场景
发电领域：在燃气轮机发电站中，LSOV25 液体燃料切断阀是确保发电设备安全运行的关键部件。当发电机组出现故障，如控制系统故障、涡轮机异常振动或超温等情况时，阀门能够迅速切断燃料供应，避免发生更严重的事故，保障电力供应的稳定性和连续性。
工业驱动设备：对于驱动压缩机、泵等工业机械设备的燃气轮机，LSOV25 阀门同样发挥着重要作用。在设备运行过程中，若遇到突发状况，如机械部件损坏可能影响燃料供应的正常控制时，阀门可及时切断燃料，防止设备进一步损坏，保护整个工业生产流程的安全稳定。
海洋船舶动力系统：在海洋船舶的燃气轮机动力系统中，由于海上环境复杂多变，设备对安全性和可靠性要求极高。LSOV25 液体燃料切断阀能够在船舶遭遇恶劣海况、设备故障等紧急情况时，迅速切断燃料，保障船舶动力系统的安全，避免因燃料泄漏或失控引发的火灾、爆炸等危险，确保船舶航行安全。
