WOODWARD UG执行器
时间: 2025-06-16浏览次数：

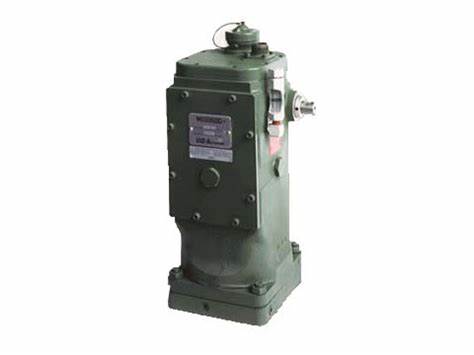

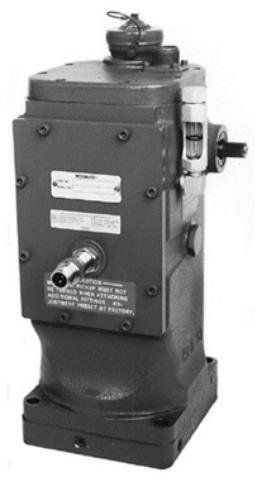

WOODWARD UG执行器
WOODWARD UG执行器
产品概述与功能
核心作用：作为控制系统的 “执行终端”，UG 执行器接收来自调速器（如 TG、UG25+ Governors）或电子控制器的信号，通过机械位移驱动阀门、燃料齿条等，实现转速、流量、压力等参数的调节。
工作原理：采用电液、电动或机械液压驱动，将电信号或液压动力转化为直线或旋转运动，响应速度快，适配实时控制需求。
主要型号与特点
1. UG2 系列
应用场景：小型涡轮或发动机的基础控制，结构紧凑。
型号示例：
UG2 Actuator（CW, Double Lip Drive Seal）（零件号：8251-212）：适用于顺时针旋转场景，双唇驱动密封，减少漏油风险。
UG2 Actuator（High Speed, Serrated Drive）（零件号：8251-218）：高速锯齿驱动，适配高转速需求。
2. UG15 系列
性能升级：更高扭矩输出，支持多种驱动方式和转速范围。
型号特点：
Serrated Drive（锯齿驱动）：如 UG15 Actuator（Serrated Drive Shaft, High Speed, MPU）（零件号：8251-719），适配磁电式传感器（MPU）信号输入。
Keyed Drive（键控驱动）：如 UG15 Actuator（Keyed Drive Shaft, High Speed, MPU）（零件号：8251-720），机械连接更稳定。
特殊配置：带缺齿端子轴（Miss Tooth Term Shaft）、船用密封（Marine Gland）等型号，适应特殊工况（零件号：8251-724、8251-734）。
3. UG20 系列
高扭矩设计：适用于中型涡轮或发动机，输出扭矩 20 FT-LB（约 27 N・m）。
型号示例：
UG20 Actuator（Serrated Drive Shaft, Low Speed）（零件号：8251-766）：低速锯齿驱动，适配低转速高扭矩场景。
UG20 Actuator（with LVDT）（零件号：8251-764）：集成线性可变差动变压器（LVDT），提供位置反馈，提升控制精度。
4. 其他型号
UG Actuator（Low Speed, Key Shaft）（零件号：8251-0003）：低速键轴设计，结构简单，维护成本低。
UG15 Actuator with Heat Exchanger（零件号：8251-0002）：带换热器，适用于高温环境，防止液压油过热。
核心参数与配置
驱动方式：
机械液压驱动（通过液压油压力）或电动驱动（部分型号），适配不同控制逻辑。
旋转方向：
顺时针（CW）或逆时针（CCW），需与设备轴方向一致。
反馈系统：
部分型号集成 LVDT、MPU 等传感器，提供实时位置反馈，支持闭环控制。
认证与防护：
部分型号通过 CSA、ATEX 认证，适用于危险区域（如零件号 8251-734 带船用认证）。
配件与系统集成
调速器匹配：
与 TG 系列调速器（如 TG13、TG17）或 UG25+ Governors 配套使用，形成 “控制信号 - 执行动作” 完整链条。
监控与通信：
通过 MicroNet 系统、Flex500 平台或 GAP 软件接入工业网络，实现远程监控和参数调节。
维护套件：
密封件、弹簧、驱动轴等备件（参考伍德沃德备件目录），确保长期可靠运行。
应用场景
工业发电：蒸汽涡轮发电机组的主蒸汽阀调节，维持转速稳定。
石油与天然气：燃气发动机驱动压缩机时，调节燃料输入量匹配负载。
机械驱动：驱动泵、风机等设备，根据工艺需求调整输出功率。
船舶动力：船用涡轮或柴油机的油门控制，适应航行工况变化。
优势特点
可靠性：机械结构成熟，液压系统设计冗余，抗振动、耐磨损，适合恶劣工况。
灵活性：多种驱动方式和反馈配置可选，支持现场手动调节或远程电子控制。
兼容性：与伍德沃德其他控制产品（如 ProTech 超速保护装置、MicroNet 系统）无缝集成，构建完整自动化方案。
