WOODWARD UG25+汽轮机调速器
时间: 2025-06-16浏览次数：

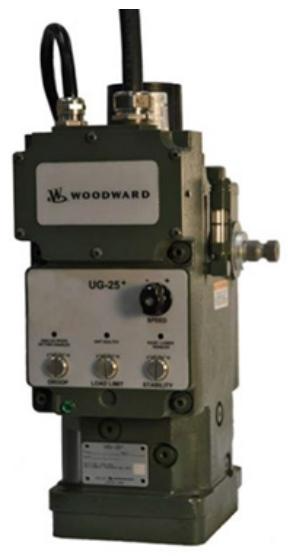

WOODWARD UG25+汽轮机调速器
WOODWARD UG25+汽轮机调速器
产品概述与功能
核心作用：通过调节蒸汽输入量来控制蒸汽涡轮的转速，使其在设定范围内稳定运行，适用于发电、机械驱动等场景。
工作原理：利用离心力或电子传感器感知涡轮转速，通过机械或电液机构驱动蒸汽阀，实现闭环控制。
型号与规格
1. 基础型号分类
按输出扭矩与配置划分：
标准型：
UG25+ Governor（P3, 25 LB FT）：适用于中等功率蒸汽涡轮，零件号如 8528-122（CW 旋转，带油位计左，无停止按钮）、8528-123（CCW 旋转，带油位计右，无停止按钮）等。
不同驱动方式：
Serrated Drive（锯齿驱动）：如 8528-132（CCW 旋转，带油位计左）、8528-133（CW 旋转，带油位计右）。
Keyed Drive（键控驱动）：如 8528-134（CW 旋转，带油位计右）、8528-135（CW 旋转，带油位计左）。
核心参数：
输出扭矩：25 LB FT（约 34 N・m），适配中小型蒸汽涡轮。
转速范围：根据涡轮型号定制，常见于 3000-6000 rpm。
结构与工作特点
机械设计：
采用离心飞锤结构，转速变化时飞锤离心力驱动液压伺服阀，调节蒸汽阀开度。
灵活性配置：
可手动调节转速设定点和下垂系数，适应单机运行或多机并联的负载分配。
兼容性：
与伍德沃德 UG25+ Actuators（执行器）配套使用，形成 “调速器 - 执行器” 控制链，零件号如 8528-027（执行器，31 LB FT，键控驱动）。
应用场景
工业发电：小型蒸汽发电机组的转速控制，确保电网频率稳定。
机械驱动：驱动水泵、压缩机等设备，维持转速匹配负载需求。
过程工业：化工、制药厂中蒸汽涡轮的动力控制，适应频繁启停工况。
配件与维护
执行器匹配：
UG25+ Actuators（如 8528-027 至 8528-327），支持不同扭矩和安装方式。
备件套件：
密封件、弹簧、驱动轴等备件，参考伍德沃德产品目录中的维护列表。
监控系统：
可接入 MicroNet 或 Flex500 平台，通过 GAP 软件远程监控调速器状态。
优势特点
可靠性：机械结构成熟，耐磨损，适合长期连续运行。
成本效益：性价比高，适用于中小型蒸汽涡轮，维护成本低。
易用性：现场可手动调节，无需复杂编程，适合简易控制系统。
