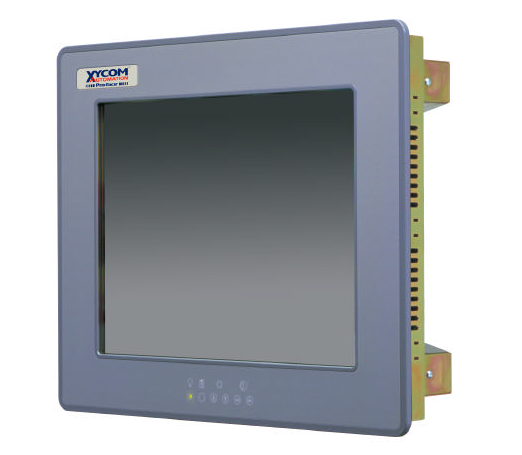

Xycom Automation XT1502T Pro Face平板工业监视器
介绍
XT1502是一款高性能15.0英寸XGA（1024 x 768）TFT工业平板显示器，适用于NEMA 4和NEMA 12应用。图形和文本可以在显示器上以高达262144种颜色和以下列出的模式显示。当显示器以XGA以外的模式驱动时，它会自动展开图像并将其居中显示在LCD上。
该装置完全自给自足，只需将面板安装在适当的外壳中，并连接到120/240 VAC和VGA电源。该显示器具有明亮的200尼特LCD显示屏和位置方便的前面板控件，带有屏幕菜单，便于设置和调整。XT1502旨在为快速更换和清洁背光提供免工具访问。这两种型号都提供可选的集成模拟电阻式触摸屏、304不锈钢边框和18-36VDC输入。
监视器的安装
该监测器旨在安装在使用NEMA 4和NEMA 12型外壳的地方。正确安装后，监测器达到或超过NEMA 4和NEMA 12规范中规定的密封要求。显示器使用“U”形夹子和特殊垫片来实现适当的密封。要安装显示器，请按照下图在NEMA外壳的一面墙上做一个切口。由较厚规格金属制成的外壳效果更好，因为当显示器的密封垫被压缩时，它们不会那么容易变形或弯曲。接下来，在安装安装夹时，将显示器固定到位。以交叉方式拧紧夹子。这将有助于在密封垫片上形成均匀的压力。将夹子拧紧到显示器前挡板的后部刚刚开始接触NEMA外壳的前部。不要过度拧紧，因为损坏会导致显示器失去密封完整性。
模式和图像调整
并非所有视频控制器都能产生完全相同的视频输出电平或相同的时序。以下程序可用于选择所需的视频模式，并优化显示器的图像质量。在调整显示器时，使用SONERA Technologies的DisplayMate for Windows等视频测试软件可能会非常有益。
XT1502使用“屏幕编程”使设置和调整变得容易。使用显示器前面板上的按钮选择菜单并调整菜单项。这些按钮由显示器侧面标有“设置”的摇臂开关启用或禁用。
提供此功能是为了在显示器实际使用时禁止篡改。将设置开关转到“打开”位置，以启用设置和调整。以下部分描述了前面板按钮的功能。在将XT1502连接到计算机之前，请将桌面显示设置调整为以下内容：
颜色：256
垂直刷新：60Hz
分辨率：1024 x 768
显示器类型：Viewsonic 15
显示器通电后，按下菜单按钮。出现屏幕显示（OSD）菜单后，使用按钮a向下滚动选择自动设置功能，然后按下按钮激活此功能。监视器将自动适应输入的视频信号。现在选择Tuning功能，并使用⇐ 根据您的个人喜好设置亮度和对比度。按钮。最后，根据个人喜好设置亮度和对比度设置。
背光更换程序
此程序仅适用于XT1502。在典型使用50000小时后，XT1502中用于背光的两盏灯可能会变暗或烧坏。您可以将显示器退回Viewtronix更换灯泡，也可以订购新灯泡并按照以下程序进行安装。
•关闭显示器电源并断开电源线！
•松开位于背部顶部的两个指旋螺钉。
•显示器底部的铰链允许您打开背部。如果该设备配备了触摸屏，您可能需要断开其电缆。这是一条白色扁平柔性电缆，插入LCD左侧的五针黑色隔板连接器。
•从逆变器延长电缆上断开两对背光（LCD右上下角的粉红色和白色硅胶线）线。
•这些灯不需要拆卸工具。它们安装在小塑料支架上，向外滑动到LCD的右侧。小心地拉动粉色和白色电线，开始拆卸车灯。
•现在将新灯滑入到位。
•将灯线重新连接到逆变器延长电缆上。请确保小心地将电线夹在LCD下方，这样在关闭显示器背面时就不会夹住它们。
•现在，您可能需要用稍湿的软布清洁LCD和显示器窗口或触摸屏的内部。
•小心地合上背面，记住将扁平的柔性触摸屏电缆滑到LCD后面。
如果您之前断开了此电缆，现在应该将其与处于向上位置的引脚1重新连接，确保电缆没有任何扭曲。
•灯更换程序现已完成
