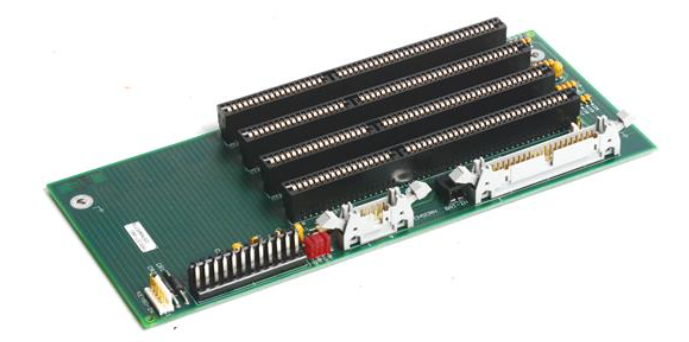

XYCOM 92023-001 DMA 90440C 1592电路板
产品概述
XYCOM 92023-001 DMA 90440C 1592电路板是 XYCOM专为工业控制与数据处理场景打造的高性能电路板。在工业自动化、数据采集与传输等复杂系统中，稳定高效的数据传输与处理能力是保障系统正常运行的关键。该电路板凭借直接内存访问（DMA）技术，能够实现数据的快速传输，减少 CPU 负载，提高系统整体运行效率，是工业控制系统中数据交互与处理的核心组件，广泛应用于需要高速数据处理和稳定传输的工业领域。
规格参数
电路板类型:工业控制与数据处理电路板
核心技术:直接内存访问（DMA）技术
数据传输速率:根据系统配置可达高速传输
接口类型:适配多种工业标准接口（如 PCI、VME等，具体依产品设计）
工作电压:符合工业标准电压要求（如 + 5V、 ±12V等）
功耗:低功耗设计，典型功耗
工作温度范围:-20℃ - 60℃
存储温度范围:-40℃ - 85℃
核心功能
（一）高速数据传输
基于直接内存访问（DMA）技术，XYCOM 92023-001 DMA 90440C 1592电路板能够在外部设备与内存之间直接进行数据传输，无需 CPU 频繁参与数据搬运过程。在工业自动化生产线中，大量传感器采集的数据需要快速传输至控制系统进行处理，该电路板可实现数据的高速传输，确保数据及时准确地送达目标位置，为控制系统的实时决策提供有力支持，有效提升生产效率和设备响应速度。
（二）多设备兼容
配备多种工业标准接口，能够与各类工业设备，如传感器、执行器、控制器等实现无缝连接。无论是在复杂的工业控制系统集成，还是在设备升级改造项目中，都能方便地接入系统，与其他设备协同工作，满足不同工业场景下多样化的设备连接需求，增强系统的兼容性和扩展性。
（三）稳定可靠运行
采用高品质电子元件和优化的电路设计，经过严格的工业级测试和验证，具备出色的抗干扰能力和环境适应性。在高温、高湿度、强电磁干扰等恶劣工业环境中，依然能够保持稳定的数据传输和处理性能，有效降低系统因电路板故障导致的停机风险，保障工业生产的连续性和稳定性。
工作原理
当外部设备产生数据需要传输时，XYCOM 92023-001 DMA 90440C 1592电路板的 DMA 控制器首先获取总线控制权。随后，DMA 控制器根据预设的传输参数（如源地址、目标地址、传输数据长度等），直接在外部设备与内存之间建立数据传输通道。在数据传输过程中，DMA 控制器负责管理数据的读取和写入操作，无需 CPU 进行干预，大大减轻了 CPU 的负担，使其能够专注于其他关键任务处理。
数据传输完成后，DMA 控制器释放总线控制权，向 CPU 发送传输完成中断信号，通知 CPU 数据已成功传输至指定内存区域。中央处理器接收到中断信号后，可对传输的数据进行进一步处理和分析，实现整个系统的数据交互与处理流程，确保工业控制系统能够基于准确的数据进行决策和控制。
关键优势
（一）高效性能
凭借 DMA 技术，显著提升数据传输效率，大幅缩短数据传输时间，提高系统整体运行效率。在对数据处理速度要求极高的工业场景，如高速数据采集系统、实时监控系统中，能够快速处理和传输大量数据，满足工业生产对高效运行的需求，为企业提高生产效率、降低生产成本提供有力保障。
（二）可靠稳定
严格遵循工业级标准进行设计和制造，从元件选型到生产工艺都经过严格把控。具备优秀的抗电磁干扰能力、宽温工作范围等特性，能够适应各种复杂工业环境，确保在长期连续运行过程中保持稳定可靠的性能，减少设备维护和故障修复成本，提高工业生产的可靠性和稳定性。
（三）灵活扩展
丰富的接口类型和模块化设计，使得电路板能够方便地与不同工业设备进行集成，满足多样化的工业应用需求。用户可根据实际项目需求，灵活配置电路板的功能和连接设备，轻松实现系统的升级和扩展，为工业控制系统的持续发展提供良好的扩展性和适应性。
注意事项
（一）安装要求
在安装电路板前，必须确保设备电源已完全关闭，并采取防静电措施，如佩戴防静电手环、在防静电工作台上操作等，防止静电对电路板造成损坏。安装过程中，需严格按照产品安装手册的指示，将电路板正确插入对应的插槽或接口，并确保连接牢固，避免因接触不良导致数据传输异常或设备故障。同时，要注意电路板的安装环境，应保持干燥、通风良好，避免安装在高温、潮湿、多尘或有腐蚀性气体的环境中，以保证电路板的正常使用寿命和性能。
（二）使用规范
使用过程中，严禁随意更改电路板的硬件设置和参数配置，如需调整，必须由专业技术人员在断电状态下，按照产品说明书的指导进行操作。避免在电路板工作时插拔连接线缆或其他设备，防止因瞬间电流冲击损坏电路板元件。同时，要确保为电路板提供稳定、符合规格要求的电源，避免因电源波动或异常导致电路板故障。
（三）维护与故障排查
定期对电路板进行清洁和检查，使用干燥、柔软的毛刷或压缩空气清除电路板表面的灰尘和杂物，防止灰尘积累影响电路板散热和电气性能。检查电路板上的元件是否有松动、变形、烧焦等异常现象，以及连接线缆是否有破损、老化等问题。若发现电路板出现故障，如数据传输异常、设备无法识别等，可参考产品手册中的故障排查指南进行初步检查和诊断。对于较为复杂的故障，建议及时联系 XYCOM的技术支持人员或专业维修人员进行处理，切勿自行拆解电路板，以免造成更严重的损坏。
标准功能
这些装置提供以下标准功能：
•3.3英寸（9400T和9400KP）和3.5英寸（9410T和9410KP）安装深度
•平板显示器
•7.7英寸STN平板显示器，640x480（9400T和9400KP）
•10.4英寸STN和TFT平板显示器（9410T和9410KP）
•芯片4e+板，支持最新的5x86技术
•133 MHz AMD5x86处理器
•72针EDO DRAM SIMM站点支持（4、8、16、32和64 MB）
•PCI 64位视频控制器，1字节视频RAM
•PCI总线IDE控制器
•10BASE-T/100BASE-TX以太网控制器
•许多I/O端口
•RS-232和RS-232/RS-485 COM端口
•并行端口
•VGA端口（仅9400N）
•PS/2鼠标和键盘端口
•兼容IrDA的红外端口
•交流输入电源
•闪存BIOS
•外部软盘连接器
•PC/104扩展站点，允许您堆叠两块PC/104板
•状态指示灯：电源、磁盘和COM（9400T、9410T和9400N）和输入（9400T9410T）
•MS-DOS （如果您订购Windows®95或Windows，则不包括MS-DOSNT™)
•NEMA 4/4X/12密封前面板
•I类2类危险场所批准（待定）9400KP和9410KP还包括功能、控制、数字、字母和光标控制键盘。
可选功能
以下可选功能可用：
•预装Windows 95或Windows NT
•Windows NT触摸屏驱动程序（仅限串行端口；如果Windows NT是或已预装）
•OS/2触摸屏驱动程序（仅限串行端口）
•可热安装的外置软盘驱动器
•4100-KB2外置全行程键盘
•4100 WIN微软 Windows 3.11版本
•8000-KBX密封机架式和面板式键盘
•24伏直流电源
•10或20 MB IDE闪存驱动器
•NEMA 4密封面板安装门，用于正面访问键盘和外部软盘端口连接器（带安装硬件）打开系统包装从包装箱中取出系统时，请确认您拥有下面列出的零件。保存盒子和内包装，以备需要重新发货时使用。
•9400T、9400KP、9400N、9410T或9410KP
•文件包：
•电源连接器
•诊断软件磁盘（仅限MS-DOS设备）
•八个8-32六角螺母（9400s）或十二个10-32六角螺母
•电缆夹和螺钉（用于电源线的应力释放）
•四个支座和四个4-40螺钉，用于安装PC/104扩展卡
•9400/9410系列工业迷你PC系统手册
•CPU手册
•实用程序磁盘
•商务回复卡
