Honeywell 05701-A-0302 单通道控制卡
时间: 2025-05-26浏览次数：

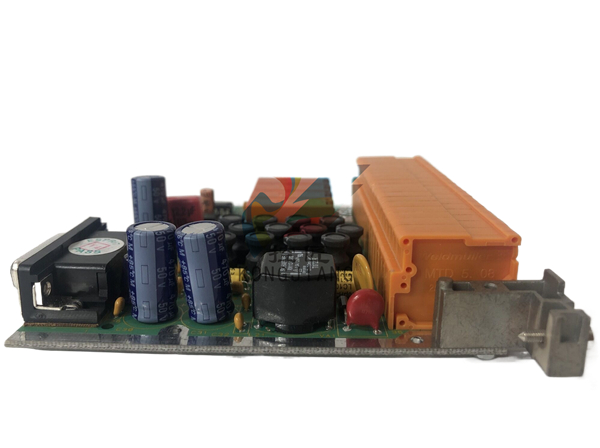

Honeywell 05701-A-0302 单通道控制卡
Honeywell 05701-A-0302 单通道控制卡
产品概述
用途：
作为 5701 控制系统的核心组件，用于连接气体探测器（如催化式可燃气体传感器），提供气体浓度监测、报警控制及状态显示功能。适用于工业环境中的气体泄漏检测与安全控制。
核心功能：
实时显示气体浓度（% LEL）及通道状态。
通过 LED 指示灯提供报警信号（如高浓度报警、故障报警）。
支持按键复位报警和通过工程端口（Engineering Port）配置参数。
内置微处理器，通过 EEPROM 存储传感器配置数据，兼容多种气体探测器。
硬件特性
型号与配件：
基础型号：05701-A-0302（催化式传感器专用）。
可选模块：
模拟输出模块（05701-A-0285）：提供 4-20mA 或 0-20mA 隔离电流环输出，支持远程监控。

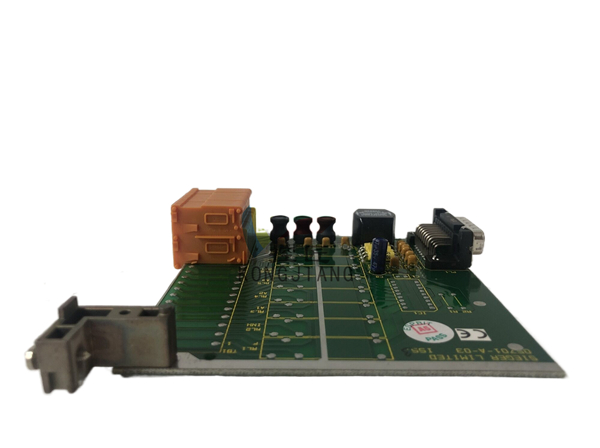

继电器 / 现场接口卡（如 05701-A-0326 等）：连接传感器与控制系统，支持继电器模式配置（常开 / 常闭）。
接口与连接：
传感器连接：通过端子块连接催化式传感器（如 780 系列、910 系列），支持铠装电缆或屏蔽电缆，需注意接地避免环路干扰。
模拟输出连接：
隔离模式：由可编程控制器供电（10-40V），输出端子 31/32 连接环路。
非隔离模式：由系统供电（+24V），可外接 100Ω 无感电阻转换为电压信号（如连接记录仪）。
远程控制输入：
支持有源高电平（常开触点）或有源低电平（常闭触点）输入，用于远程禁止（INHIBIT）或复位（RESET）操作。
安装与配置
接地要求：
传感器电缆屏蔽层需单端接地（传感器端或接口卡端），避免接地环路。
柜体入口处需通过金属电缆格兰头连接保护地，确保电磁兼容（EMC）。
继电器配置：
继电器默认模式为 “常失电”（Normally De-energised），可通过工程端口连接计算机重新配置为 “常带电” 模式。
模拟输出配置：
出厂默认输出模式为 4-20mA 或 0-20mA，可通过工程端口修改。
输出环路电压不得超过 40V，否则可能损坏模块。
配件与订货信息
主要配件：
配件名称 型号 功能描述
催化传感器驱动模块 05701-A-0284 连接催化式传感器
模拟输出模块 05701-A-0285 提供隔离电流环输出
继电器接口卡（双 SPCO） 05701-A-0327 双单刀单掷继电器，用于报警输出
Modbus 接口模块（RS422/485） 05701-A-0312 支持 Modbus 通信协议
系统组件：
控制卡（05701-A-0301/0302）、工程卡（Engineering Card）、空白面板（05701-A-0365）等。
安全与注意事项
电气安全：
模拟输出环路电压需≤40V，避免过压损坏模块。
接线时需断开电源，确保操作安全。
电磁兼容（EMC）：
传感器电缆与高压线路隔离，减少电磁干扰（EMI）。
遵循接地规范，确保屏蔽层有效抑制噪声。
总结
霍尼韦尔 05701-A-0302 控制卡是 5701 系统中用于可燃气体检测的核心模块，通过灵活的配置和可靠的硬件设计，实现了气体浓度监测、报警控制及远程通信功能，适用于工业安全监控场景。安装时需注意接地、接线规范及配件兼容性，以确保系统稳定运行。
