ABB IMDSM04 脉冲输入从站模块
时间: 2025-05-23浏览次数：
ABB IMDSM04 脉冲输入从站模块
ABB IMDSM04 脉冲输入从站模块
模块定位与功能

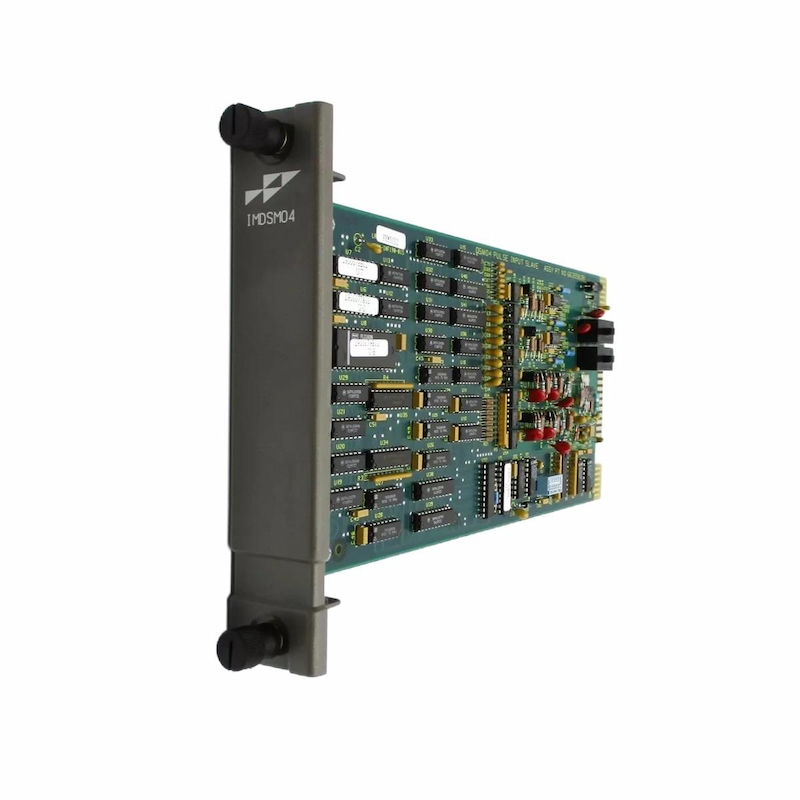

ABB IMDSM04 脉冲输入从模块 是 Infi 90 过程管理系统的配套设备，主要用于工业自动化场景中脉冲信号的采集与处理，支持将现场脉冲信号（如设备转速、流量计数）转换为数字信号，供主控制系统（如 PLC、DCS）进行监视和控制。
核心技术参数
输入通道数:8 或 16 路独立脉冲输入通道
信号类型:支持 4~20mA 电流、0~10V 电压、HART 协议信号
测量精度:±0.2%
通信协议:Modbus RTU、Profibus DP、DeviceNet 等
工作电压:24VDC
隔离特性:通道间电气隔离（隔离电压≥500VAC）
防护等级:IP20（防尘）
关键功能特性
多信号兼容：支持多种工业标准信号输入，适配不同传感器与执行器。
高精度采集：±0.2% 的测量精度满足对流量、转速等参数的精准监控需求。
可靠通信设计：通过 Modbus 等协议与主系统无缝集成，支持实时数据传输。
工业级防护：电气隔离设计抗干扰能力强，适应高温、潮湿、强电磁等恶劣环境。
四、应用场景（推测）
制造业：自动化生产线设备运行状态监控（如传送带转速计数）。
能源行业：电厂涡轮转速测量、化工管道流量脉冲采集。
过程控制：与 ABB Infi 90 系统搭配，实现生产流程的自动化调节。
从技术原理角度来看，IMDSM04 模块内部的多路复用器和输入状态电路具备独特的运行机制。来自施密特触发器反相器的八个经过调理的输入信号，会通过时分复用技术，使用单个 16 位计数器。一个通道计数器会使多路复用器递增，每 7.2 微秒（如果发生从扩展总线事务，则为每 7.8 微秒）依次处理每个通道。在切换到下一个通道之前，通道计数器大约花费 900 纳秒处理每个输入。当多路复用器选择一个通道时，一个 8 位移位寄存器会存储输入状态（0 或 1），该寄存器会针对每个通道采样进行移位，8 位寄存器将为每个完整计数保存先前的输入状态，主功能处理器（MFP）可以读取当前输入状态。
在性能特点上，IMDSM04 优势明显。它的测量精度相当高，能够提供 ±0.2% 的测量精度，这使得其在对精度要求严苛的工业场景中表现出色。该模块支持多种信号输入，包括 4~20mA 电流信号、0~10V 电压信号和 HART 协议信号，极大地提高了其适用性。它的数字信号输出采用 Modbus RTU 协议，可以输出一路 4~20mA 电流信号或一路 0~10V 电压信号，方便与其他设备进行数据交互。为了便于用户监控，该模块配备了大屏幕液晶显示屏，能够显示各种参数和状态信息。在可靠性方面，它采用隔离式设计，可以有效防止由于电压突变、电源噪声干扰等因素对模块造成损坏，从而提高了模块在复杂工业环境中的可靠性。并且，它还兼容多种不同的通信协议，如 PROFIBUS DP、Modbus RTU 和 DeviceNet，进一步增强了其与不同设备和系统的兼容性。
关键问题（基于模块名称的合理推测）
问题 1：IMDSM04 模块的主要功能是什么？
答案：主要功能是采集工业现场的脉冲信号（如转速、流量），转换为数字信号后传输至主控制系统（如 Infi 90），用于流程监视与控制。
问题 2：该模块支持哪些通信协议？
答案：推测支持 Modbus RTU、Profibus DP、DeviceNet 等工业通信协议，可与主流 PLC/DCS 系统集成。
问题 3：模块的测量精度和输入通道数如何？
答案：测量精度为 ±0.2%，推测配备 8 或 16 路独立脉冲输入通道，支持多设备同时监控。
