ABB IMDSO14数字输出模块
时间: 2025-05-23浏览次数：

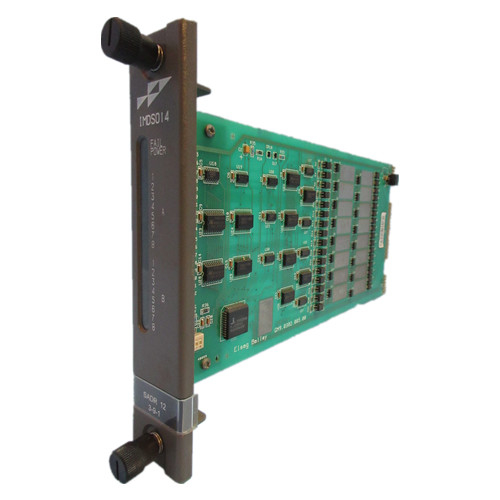

ABB IMDSO14数字输出模块
ABB IMDSO14数字输出模块
产品概述
ABB IMDSO14 数字输出模块是一款在工业自动化控制系统中扮演关键角色的设备。它主要负责将控制系统发出的数字信号转换为能够驱动外部设备的控制信号，广泛应用于各类需要精确控制外部执行机构的工业场景，如工厂自动化生产线、电力能源监控系统以及智能建筑的自动化控制等。该模块设计紧凑，安装方便，能够高效地集成到各种复杂的自动化系统架构中。
品牌背景
ABB 作为全球知名的电力和自动化技术领域的领导企业，拥有 100 多年的创新历史。在工业自动化领域，ABB 凭借深厚的技术积累和丰富的行业经验，不断推出先进且可靠的产品与解决方案。其产品以卓越的性能、高可靠性和创新的技术闻名于世，在全球工业市场中占据重要地位。ABB 始终致力于通过持续的研发投入，为客户提供最前沿、最优质的产品，满足不断变化的工业应用需求，推动工业自动化水平的持续提升。
规格参数
工作电压：支持 24VDC 或 48VDC，可适应不同工业环境的供电需求，确保在各种常规供电条件下稳定运行。
输出通道数量：具备 16 个独立的数字输出通道，每个通道能够独立控制外部设备，极大地提高了控制的灵活性和效率。
输出电流：每个通道的输出电流能力为 150mA（24VDC 时）或 75mA（48VDC 时），能够满足大多数常见工业执行器的驱动需求，如小型继电器、电磁阀等。
隔离特性：通道之间以及通道与模块内部电路之间采用了电气隔离设计，隔离电压高达 500VAC，有效防止不同电路之间的干扰，增强了系统在复杂电磁环境下的可靠性。
外形尺寸：紧凑的设计使其外形尺寸小巧，便于在空间有限的控制柜中安装。具体尺寸为 [长 X 宽 X 高]，方便集成到各种工业控制柜中。
核心功能
数字信号输出：能够接收来自控制系统（如 PLC、DCS 等）的数字信号，并将其准确无误地转换为对应的高、低电平输出，以驱动外部设备的运行。无论是简单的设备启停控制，还是复杂的顺序控制任务，IMDSO14 都能精准执行。
状态指示：每个输出通道都配备了 LED 指示灯，通过指示灯的亮灭状态，用户可以直观地了解每个通道的输出状态，方便在调试和维护过程中快速判断故障点。
故障诊断与保护：具备自我诊断功能，能够实时监测自身的运行状态。当检测到输出短路、过载等异常情况时，模块会自动启动保护机制，切断对应通道的输出，防止设备损坏，并通过通信接口向控制系统发送故障报警信息，便于及时排查故障。
工作原理
IMDSO14 数字输出模块工作时，首先接收来自控制系统的数字信号，这些信号通过通信接口传输到模块内部的微处理器。微处理器对输入的信号进行解析和处理，根据信号的内容确定需要输出的通道以及对应的电平状态。然后，微处理器通过控制电路将对应的控制信号发送到各个输出通道的驱动电路。驱动电路根据接收到的信号，控制功率晶体管的导通和截止，从而将内部的数字信号转换为能够驱动外部设备的电压信号输出到相应的输出端子上。在整个过程中，隔离电路确保了输入信号与输出信号之间的电气隔离，避免干扰影响系统的正常运行。
关键优势
高可靠性：采用高品质的电子元器件和先进的制造工艺，经过严格的质量检测流程，确保模块在恶劣的工业环境下也能长期稳定运行。其出色的抗干扰能力和故障保护机制，大大降低了系统因模块故障而导致的停机风险。
灵活性：16 个独立的输出通道以及对不同工作电压的支持，使得该模块能够灵活应用于各种复杂的工业控制场景，无论是简单的小型控制系统，还是大规模的自动化生产线，都能轻松适配。
易于维护：清晰的 LED 状态指示和强大的自我诊断功能，使得维护人员能够快速定位故障点，缩短故障排查时间。同时，模块的结构设计便于拆卸和更换，降低了维护成本和维护难度。
良好的兼容性：能够与 ABB 以及其他品牌的主流控制系统无缝集成，方便用户构建统一的自动化控制网络，实现设备间的协同工作。
注意事项
安装环境：应安装在干燥、通风良好的环境中，避免安装在高温、高湿度或有腐蚀性气体的场所。工作温度范围一般为 0°C 至 55°C，相对湿度不超过 95%（非冷凝）。
接线规范：在进行接线操作时，务必严格按照产品手册的要求进行接线，确保接线牢固、正确。避免因接线错误导致模块损坏或系统故障。同时，要注意不同电压等级的线路应分开布线，防止电气干扰。
负载匹配：在连接外部负载时，要确保负载的额定电流和电压与模块的输出能力相匹配，严禁过载使用，以免损坏模块。如果需要驱动大功率负载，应考虑使用中间继电器等进行功率放大。
静电防护：在操作模块时，应注意静电防护，避免人体静电对模块内部的电子元器件造成损害。建议操作人员佩戴防静电手环等防护设备。
相似型号补充
ABB IMDSO12：与 IMDSO14 相比，IMDSO12 同样是数字输出模块，但它仅有 12 个输出通道，适用于对输出通道数量需求相对较少，且控制柜空间更为有限的应用场景。在其他方面，如工作电压范围、输出电流能力等性能参数与 IMDSO14 较为相似。
ABB IMDSO24：该型号具备 24 个数字输出通道，输出通道数量比 IMDSO14 更多，适用于需要控制大量外部设备的大型自动化系统。其工作原理和基本功能与 IMDSO14 一致，但在模块尺寸和功耗方面可能会有所增加。
应用场景
制造业自动化生产线：在汽车制造、电子设备制造等行业的生产线上，IMDSO14 可用于控制各种自动化设备，如机械手臂的动作、输送带的启停、气动阀门的开关等，实现生产线的自动化运行，提高生产效率和产品质量。
电力能源行业：在变电站、发电厂等电力设施中，用于控制断路器的分合闸、指示灯的显示、报警装置的触发等，保障电力系统的安全稳定运行。在石油化工领域，可对各种泵、压缩机、调节阀等设备进行控制，实现生产过程的自动化控制和监测。
智能建筑领域：在智能建筑中，可用于控制照明系统的开关、空调系统的启停、门禁系统的解锁等，实现建筑设备的智能化管理，提高建筑的能源利用效率和舒适度。
