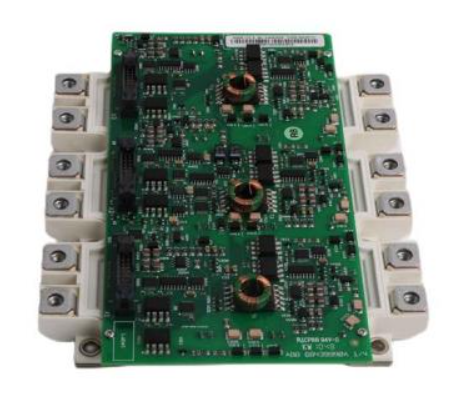

ABB IGBT模块套件FS450R17KE3/AGDR-72C S 68569427
产品概述
FS450R17KE3/AGDR-72C S 68569427是ABB推出的高性能IGBT模块套件，集成了英飞凌的先进IGBT芯片和ABB自主开发的驱动板，专为中高压电力电子场景而设计。该套件通过优化的电气结构和散热设计实现了高可靠性和高效率的功率转换，适用于工业传输、新能源并网和轨道交通等领域。
核心部件：
IGBT模块（FS450R17KE3）：采用英飞凌E3技术平台，支持1700V高压和450A额定电流，适用于高功率密度场景。
驱动板（AGDR-72C）：集成过电流、过热保护和栅极驱动电路，支持高速开关控制，兼容数字信号输入（如PWM信号）。
产品代码：68569427，包括模块、驱动板、安装配件和技术文档。
技术参数
IGBT 模块
额定电压（V）：1700 V（Vces）
额定电流（A，RMS）：450 A（Tc=80°C，正弦波）
脉冲电流（A，10ms）：900 A
饱和电压降（Vce（sat））：2.1 V（典型值，Ic=450 A，Tj=25°C）
开关频率（kHz）：高达20kHz（取决于散热条件）
驱动板（AGDR-72C）
电源电压：+15 V/-7 V DC（隔离电源）
输入信号类型：光耦隔离输入（兼容3.3V/5V TTL信号）
保护功能：过电流保护（DESAT检测）、过热保护（温度传感器输入）、栅极电压监测
机械性能
模块尺寸（mm）：160×65×20（长×宽×高）
重量：约2.8公斤
冷却方式：底板水冷/强制风冷（推荐热阻Rth（j-c）≤0.05 K/W）
应用场景
1.工业传动系统
中压变频器：适用于ABB ACS580MV等中压变频设备，驱动200-400kW电机，支持矢量控制（DTC）和直接转矩控制，用于风机和泵负载的节能调速。
轧机/提升机：在钢铁行业，它支持高动态扭矩输出，以满足轧机主传动的快速启停和四象限运行要求。
2.在新能源领域
光伏逆变器：在1500V光伏系统中，作为并网逆变器的核心功率模块，它支持最大功率点跟踪（MPPT）和低谐波输出（THD<3%）。
储能转换器（PCS）：用于电网级储能系统中的双向功率转换，支持电池充电和放电控制，并响应电网频率调节要求。
3.轨道交通
高铁辅助逆变器：为列车空调、照明等辅助系统提供稳定的电源，适应宽电压输入（1000-1500V DC）和防振设计。
电动汽车充电：作为增压站（300 kW以上）中的DC/DC转换模块，它支持在高压平台（800 V DC）上快速充电。
