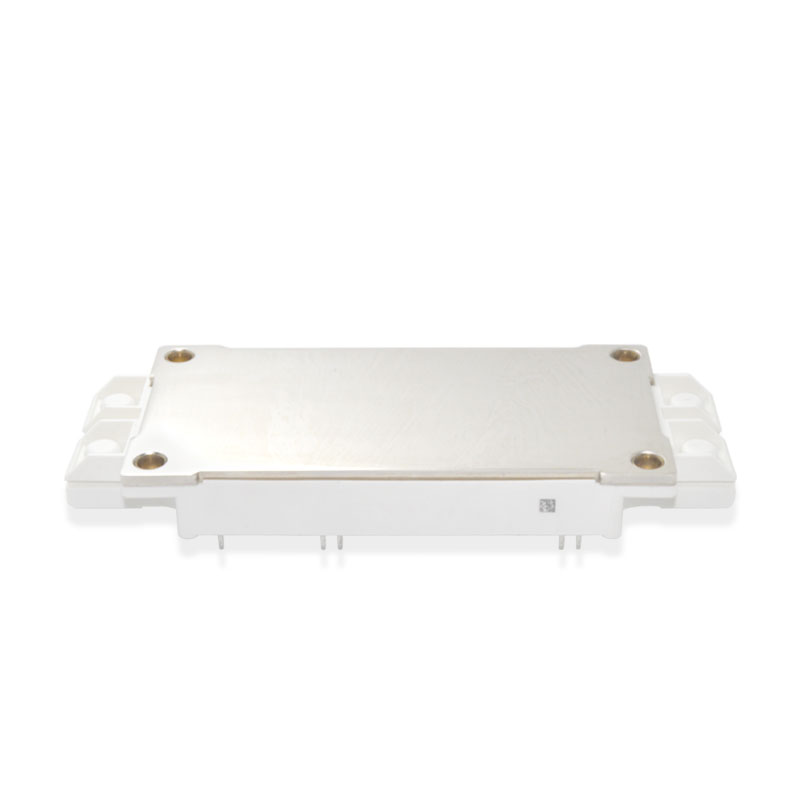

ABB IGBT FS450R17OE4/AGDR-71C S TIM FOIL SP 3AXD50000948185模块套件
产品概述
ABB IGBT模块套件FS450R17OE4/AGDR-71C S TIM FOIL SP 3AXD50000948185是电力电子领域广泛使用的绝缘栅双极晶体管（IGBT）模块套件。它将先进的IGBT技术与配套驱动器和相关组件相结合，旨在为各种功率转换和控制设备提供高效可靠的功率处理解决方案。该套件适用于各种工业场景，可以满足不同设备对大功率和高精度电源控制的需求。
模型分析
核心组件
IGBT模块：
型号：FS450R17OE4
品牌/技术平台：英飞凌E4系列（新一代沟槽栅极技术），与E3系列相比，进一步优化了损耗和可靠性。
关键参数：
额定电压：1700V
额定电流：450A（RMS）
技术特点：E4平台支持较低的饱和压降（Vce（sat））和开关损耗，效率提高约5%；增强短路耐受能力（t sc≥10ms）。
驱动板：
型号：AGDR-71C
功能：适用于FS450R17OE4栅极驱动器，集成过电流（DESAT）、过热（OT）、欠压（UV）保护，支持光耦隔离输入，兼容TTL/CMOS信号。
附加组件：
TIM FOIL SP：可能是一种热界面材料（如导电箔），用于优化模块和散热器之间的导热性，降低热阻。
产品代码：3AXD50000948185（ABB用于供应链跟踪和订单管理的全球唯一物料编号）。
技术参数
IGBT模块（FS450R17OE4）
电压/电流：1700 V/450 A（RMS），脉冲电流900 A（10 ms，占空比≤1%）
饱和压降：Vce（sat）=1.9 V（典型值，@Ic=450 A，Tj=25°C），与E3系列相比降低了约10%
开关频率：高达25 kHz（水冷条件下），支持高频应用，以减小无源元件的尺寸
热阻（Rth（j-c））：0.038 K/W（结到壳），使用TIM FOIL SP，系统的热阻可以降低到0.05 K/W以下
驱动板（AGDR-71C）
电源电压：+15 V/-7 V DC（隔离电源，纹波≤5%）
信号延迟：开启/关闭延迟≤100ns，满足高频开关要求
保护响应时间：过电流保护<1μs，过热保护通过车载温度传感器实时监测
机械性能
模块尺寸：165毫米x 70毫米x 22毫米（长x宽x高），与E3系列安装孔兼容，易于升级和更换
重量：约3.0kg（包括驱动板和散热组件）
冷却方式：强制水冷（推荐流量≥5L/min）或高风速风冷（≥15m/s），支持底板与散热器直接粘接
核心职能
功率转换：它可以有效地实现直流和交流之间的相互转换，例如在逆变器应用中，将直流电转换为交流电，为电机等设备供电；在整流器应用中，交流电被转换为直流电，以满足不同设备的供电要求。
功率控制：精确控制输出功率，通过精确调节IGBT导通和关断实现设备工作功率的灵活控制，可应用于电机调速系统，根据负载要求动态调节电机的输出功率，实现节能目标。
电路保护：内置多种保护功能，如过电流保护、过电压保护和过热保护。当电路中出现异常电流、电压或模块温度时，可以及时采取保护措施，防止损坏模块和其他电路组件，从而提高整个系统的安全性和稳定性。
工作原理
IGBT模块内部集成了绝缘栅场效应晶体管（MOSFET）和双极晶体管（BJT）的优点。在操作期间，当正向电压施加到IGBT的栅极时，形成电场，吸引电子聚集在MOSFET的沟道中，使MOSFET导通并向BJT提供基极电流。然后BJT导通，IGBT处于导通状态，允许电流从集电极流向发射极。当栅极电压降低或被去除时，MOSFET沟道中的电子消失，BJT基极电流被切断，IGBT被关断，电流无法通过。通过快速切换和控制栅极电压，可以快速接通和关断电路中的电流，从而完成功率转换和控制功能。作为驱动部分，AGDR-71C负责为IGBT提供适当的驱动信号，确保IGBT能够根据预期的工作模式执行高速稳定的开关动作。
主要优势
高效节能：低饱和电压特性降低了导通状态下的功率损耗。再加上高开关频率，可以有效提高功率转换效率，减少能源浪费，降低设备运行成本，满足当今社会对节能减排的要求。
高可靠性：采用优质材料和先进制造工艺，模块具有优异的抗短路性和高温稳定性。能够在复杂的工作环境和潜在的电路故障面前保持稳定运行，减少设备停机时间，提高系统可靠性和可用性。
紧凑型设计：集成模块设计将多个功能组件集成到一个紧凑的封装中，不仅节省了安装空间，促进了设备的小型化设计，还减少了外部布线，降低了布线问题导致的故障风险。
易于维护：由于模块的可靠性高，易损件少，正常使用下的维护要求相对较低。当发生故障时，模块化设计使更换和维护工作相对简单，可以快速恢复设备运行。
注意事项
电气连接：在进行电气连接时，重要的是要确保连接牢固正确，以避免虚拟连接和短路等问题。同时，应注意接线的极性，防止接线损坏模块。
散热管理：IGBT模块在运行过程中会产生热量，良好的散热是保证其正常运行和延长使用寿命的关键。应配备合适的散热装置，如散热器、风扇等，并确保散热装置与模块之间的良好接触，以有效散发模块产生的热量。
工作环境：避免在潮湿、多尘或腐蚀性气体环境中安装模块，因为这些环境因素可能会影响模块的电气性能和可靠性。尽量将其安装在干燥、清洁、通风良好的地方。
过压和过流保护：虽然模块本身具有一定的保护功能，但在实际应用中，仍需要在电路中安装额外的过压和过电流保护电路，以进一步提高系统的安全性，防止异常电压和电流浪涌对模块造成不可逆的损坏
FS450R17KE3/AGDR-71C：与FS450R17HE4/AGDR-71C属于同一系列产品，在额定电压、电流等关键参数上相对相似。然而，内部芯片的具体设计或一些性能细节可能存在差异，例如开关速度和饱和电压降。用户可以根据自己的具体应用需求和对性能的不同重视程度进行选择。
FS300R17KE3/AGDR-71C：额定电流为300A，低于FS450R17OE4/AGDR-71C450A的额定电流。它适用于电流要求相对较低的应用。在功率水平方面，它相对较低，但其高可靠性、高效率和节能特性与FS450R17OE4/AGDR-71C相似。对于一些低功耗但对成本敏感的项目来说，这是一种可选的解决方案。
