ABB CM574 通信模块
时间: 2025-05-20浏览次数：

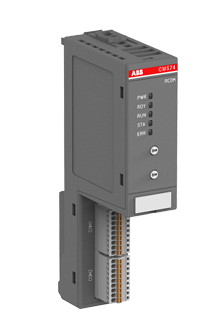

ABB CM574 通信模块
ABB CM574 通信模块
产品定位与功能概述
所属系列：
ABB CM574 是 AC500 系列 PLC 的通信模块，主要用于实现工业控制系统中的数据通信与协议转换，支持多种工业通信标准，是连接 PLC 与外部设备、传感器、执行器或上位系统的关键组件。
核心功能：
实现 PLC 与现场设备之间的实时数据交互；
支持多种通信协议（如 Modbus RTU/TCP、PROFIBUS DP、Ethernet/IP 等），适配不同厂商的设备与系统；
作为网关模块，可连接不同通信网络（如从 PROFIBUS 到 Ethernet 的协议转换）；
支持数据采集、监控和远程控制，满足工业自动化中对灵活性和兼容性的需求。
技术特性与规格参数
1. 通信协议支持
工业以太网：
Ethernet/IP、Modbus TCP、PROFINET（部分型号）；
支持 TCP/IP 通信，速率最高达 100 Mbit/s，适合高速数据传输场景。
现场总线：
PROFIBUS DP（主站 / 从站）、Modbus RTU（RS-485）；
支持实时性要求高的工业现场总线通信，如分布式 I/O 模块、变频器等设备的连接。
其他协议：
自定义协议或串行通信（如 ASCII 协议），适配老旧设备或特殊接口需求。
2. 硬件规格
接口类型：
以太网接口：1 个 RJ45 端口（10/100 Mbit/s，支持自动协商）；
串行接口：1 个 RS-485 端口（支持 Modbus RTU 或自定义协议）；
总线接口：PROFIBUS DP 接口（9 针 Sub-D 连接器）。
物理特性：
尺寸：约 100 mm（高）× 25 mm（宽）× 110 mm（深）（紧凑型设计，适配标准 DIN 导轨安装）；
电源：由 AC500 PLC 背板供电（24V DC），功耗低（典型值 <5W）；
防护等级：IP20（适用于控制柜内安装）。
环境适应性：
工作温度：-20°C ~ +60°C；
存储温度：-40°C ~ +85°C；
抗振动 / 冲击：符合 IEC 61131-2 标准，适应工业环境。
3. 软件特性
配置工具：
使用 ABB 的 Control Builder PM5 或 AC500-ETH 软件进行参数设置与调试；
支持通过网络浏览器（Web Server）或串口进行远程配置。
诊断功能：
内置 LED 指示灯（如电源、通信状态、错误报警），实时显示模块运行状态；
支持故障日志记录与导出，便于快速定位通信故障。
典型应用场景
1. 工业自动化生产线
场景描述：
在汽车制造、电子装配等生产线中，CM574 用于连接 PLC 与机器人、视觉检测设备、智能传感器等，实现：
机器人运动参数的实时传输与控制；
视觉检测数据的高速回传与分析；
分布式 I/O 模块的集中管理（如通过 PROFIBUS DP 连接远程 I/O 站）。
优势：
多协议兼容能力减少硬件种类，降低系统复杂度；
高速以太网通信满足实时性要求高的协同控制任务。
2. 能源与过程控制
场景描述：
在电力变电站、污水处理厂等场景中，CM574 作为通信网关：
通过 Modbus RTU 采集智能电表、流量计等设备的数据；
通过 Ethernet/IP 将数据上传至 SCADA 系统或云端平台，实现远程监控；
支持 PROFIBUS DP 连接变频器，调节水泵、风机的运行参数。
优势：
冗余通信设计（如双以太网端口）保障关键系统的可靠性；
协议转换功能简化不同厂商设备的集成难度。
3. 智能仓储与物流
场景描述：
在自动化立体仓库中，CM574 连接 PLC 与 AGV 小车、货架传感器、扫码设备等：
通过 CANopen 协议控制 AGV 的导航与装卸动作；
通过 Modbus TCP 实时获取货架库存数据并同步至仓储管理系统（WMS）；
支持 OPC UA 协议，实现与企业 ERP 系统的数据对接。
优势：
灵活的接口配置适应多设备联网需求；
低延迟通信确保物流流程的高效衔接。
相似型号对比（ABB AC500 系列）
CM572:Modbus RTU、ASCII RS-485
老旧设备改造、串行通信场景
CM574:Modbus TCP、PROFIBUS DP、Ethernet/IP
以太网 + RS-485 + PROFIBUS 复杂网络集成、高速数据传输
CM578:PROFINET、Ethernet/IP
以太网 + PROFINET 西门子等 PROFINET 设备集成
注意事项
协议匹配：
确保模块支持的协议与外部设备一致（如 Modbus 从站需配置正确的从机地址）；
注意波特率、数据位、校验位等参数的匹配，避免通信失败。
硬件安装：
模块需安装在 AC500 PLC 的背板插槽中，确保电气连接牢固；
以太网电缆建议使用 CAT5e 或更高规格，减少信号衰减；
PROFIBUS 网络需终端电阻匹配（如 120Ω），确保总线稳定性。
软件配置：
首次使用需通过 Control Builder 下载固件至模块；
配置防火墙规则（如工业网络中），限制非授权设备的访问，增强网络安全性。
冗余设计：
在关键场景中，可搭配双 CM574 模块实现通信冗余（如主备切换），避免单点故障。
