ABB RTU560远程终端单元
时间: 2025-05-20浏览次数：
ABB RTU560远程终端单元
ABB RTU560远程终端单元
应用需求
复杂网络监控：适用于电力、燃气、石油、水等传输和分配网络，这些网络日益复杂，需深入监控到最低层级以实现经济运行控制。
通信与控制需求：能源行业对可用性要求提升，需更高传输带宽的通信方式；分散式控制和闭环控制解决方案能力增强，RTU 需支持 ANSI 和 IEC 远动协议标准，连接新通信介质和数字通信网络。
市场与管理需求：能源市场放松管制，需更多在线信息控制能源流和消耗；市政公用事业公司趋向集中控制，需协调不同远动通信链路和流程数据对象模型。
产品优势
功能多样：可用作远程控制、站自动化、通信网关，支持 PLC 功能、多种通信协议、事件检测（1ms 时间分辨率）、实时采集（DCF77、GPS、SNTP 或 IRIG-B）等。
灵活扩展：系统概念灵活，具备可扩展的冗余、I/O 和通信，I/O 模块类型少且与 RTU200 和 RTU232 通用。
高性价比：减少工程、维护、投资成本，无需额外 PLC 系统和监控系统，可经济迁移，备件成本低。
全球支持：ABB 在 50 多个国家有本地机构，全球每年安装 2000 台 RTU560，总共超过 10000 台。
核心功能
远程控制：采集硬线信息并提供给上级控制系统，采用多处理器架构实现高性能数据处理，支持 PLC 功能（IEC 61131-3），保障过程控制安全，提供从大型到小型站的成本优化解决方案。
通信网关：简化复杂前端结构，高效利用带宽，减少通信线路，支持灵活冗余概念（电源、通信线路、通信模块冗余），适应不同可用性要求，减少数据工程成本。
站自动化：连接保护、控制、计量等设备，集成人机界面（HMI）实现基本本地控制和监控，传输故障记录和负荷曲线，支持逐步改造为数字间隔控制器。
技术特点
系统架构：软硬件基于模块化，软件任务可分布在不同通信单元（CMU 板），内部通信确保过程数据一致，系统性能由 CMU 板配置决定。

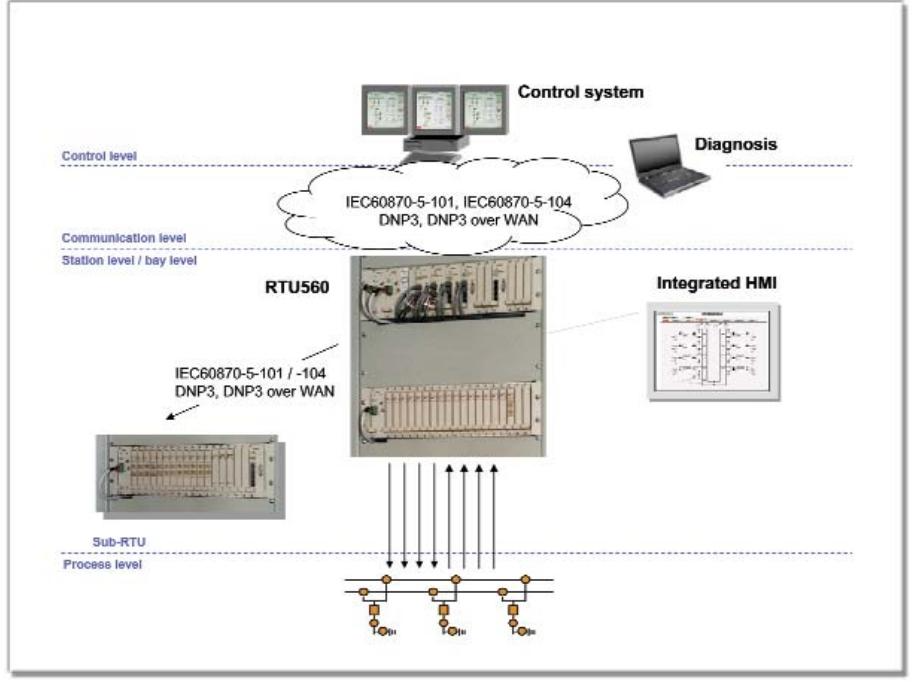

通信能力：支持多种标准协议（如 IEC 60870-5-101、DNP 3.0、Modbus 等），连接方式多样（RS 232-C、光纤、数字通信网络等），适应不同控制中心和 IED。
冗余设计：支持通信线路、通信单元（CMU）、电源冗余，可灵活组合冗余元素，满足高可用性要求，提高性能和通信可靠性，降低服务和维护成本。
时间同步：事件时间分辨率 1ms，可通过网络控制中心、GPS、DCF 77、SNTP V4 等方式同步绝对时间，同步后精度高，还可同步下级 RTUs 和 IEDs。
集成 HMI 与诊断：集成 HMI，无需额外 SCADA 产品，支持本地和远程访问，仅需 Web 浏览器和 Java 扩展；基于 Web 服务器技术诊断，无需特殊工具，可本地或远程诊断，模块维护免费，备件库存少。
归档与工程：可处理和归档多种文件类型（如故障记录、负荷曲线），数据受保护且可通过多种方式访问；工程工具 RTUtil 560 基于 MS-Windows，支持 MS-Excel 信号列表导入，符合 IEC 61346-1 标准，可远程配置。
PLC 功能：可选配 PLC 软件包，符合 IEC 61131-3 标准，支持多种编程语言，PLC 程序可与远动任务并行运行，访问所有过程信号值，减少对额外 PLC 系统的需求。
硬件与规格

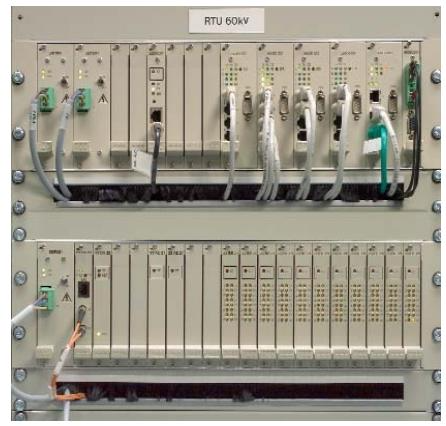

型号与配置：有 RTU560A（标准型，支持多通信线路）、RTU560C（紧凑型，最多两个 CMU 主板）、RTU560E（经济型，适合中小数据量）三种型号，机械布局有 swing frame 和 mounting plate 解决方案，支持 19'' 机架。
模块与接口：通信模块包括 CMU 板（如 560CMU04、560ETH03）、串行线路接口板、以太网适配器等；I/O 模块有二进制输入 / 输出板、模拟输入 / 输出板等，支持直接连接 110-220 V DC 二进制 IO；调制解调器包括 FSK 调制解调器、V.23 调制解调器、光纤耦合器等。
电源与环境：输入电压 24-220V DC 或 110-230V AC（通过 AC/DC 转换器），支持冗余电源；工作温度 - 10…+55°C（RTU560E 为 - 20…+55°C），相对湿度 5-95%（非冷凝），符合 CE、EMC/EMI 等标准。
技术数据
可配置过程数据点：每个 RTU560 约 3000 个直接连接数据点，包括来自 IED 和下级 RTUs 的数据点，可根据要求提供更高容量。
I/O 板规格：如二进制输入板 23BE21 有 16 个光隔离输入，输入电压 24-60V DC；模拟输入板 23AE21 有 8 个差分输入，精度 < 0.1% 等。
通信板规格：如通信单元 560CMU04 有以太网（100Mbit/s）和 4 个 RS 232C 或 RS 485 串行线路接口等。
