ABB 88QT03--E/R2011 总线耦合模块
模块基本信息

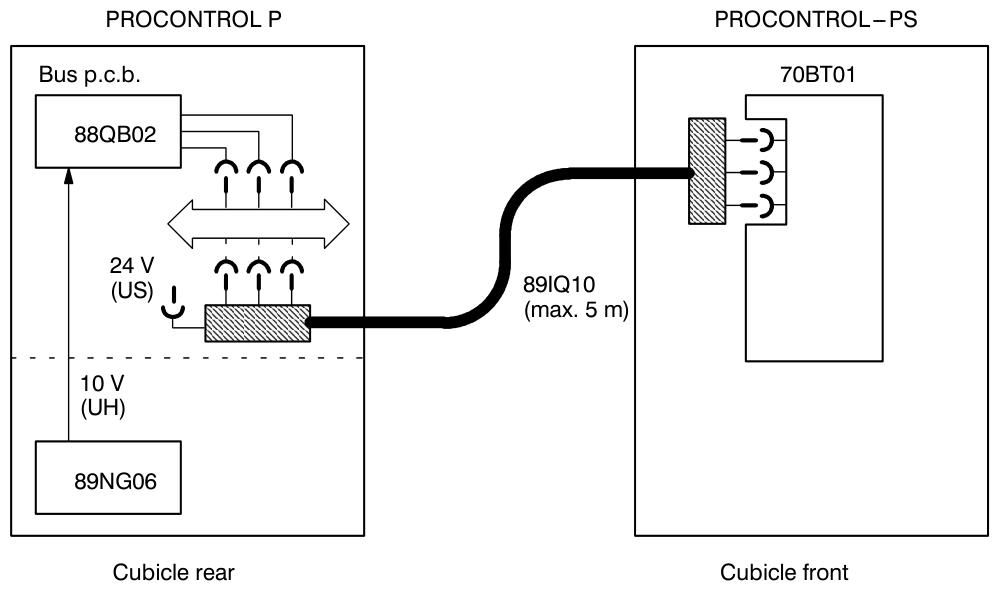

用途：88QT03 总线耦合模块用于连接 PROCONTROL P 与 PROCONTROL-PS 保护系统的总线。
可连接模块：能连接如 70EA01-ES/R1 模拟输入模块、70EB02-ES/R4 二进制输入模块等多种类型模块。
模块功能
数据传输：在站总线和 PROCONTROL-PS 总线间双向传输数据，最多可从站总线接收 255 个电报，向站总线发送 200 个电报；与 PROCONTROL-PS 总线交互最多 256 个电报。
功能块组成：主要由特定站总线功能部分（负责站总线数据通信等）、处理部分（进行数据编组、信号监测等多种操作）、特定 PROCONTROL-PS 总线功能部分（处理与该总线的数据通信）构成，各部分通过共享内存协作。
操作流程
初始化：可由电压连接（插入模块时）或接收 “Reset processing” 指令电报触发，初始化时 STEA 干扰发光二极管闪烁约 4 秒。
用户列表操作：借助 PDDS（编程、诊断和显示系统）将用户所需的编组、限值和测量范围扩展列表加载到模块 RAM，检查列表相关性和合理性后处理数据；使用 “Save” 指令将用户程序从 RAM 存入 EEPROM，之后可在 RAM 中更改数据。
数据处理相关功能
输入信号监测：一般不对连接到 PROCONTROL-PS 总线的模拟输入模块的模拟值进行合理性监测，但 70EAxx 模块可根据用户需求单独编程监测，监测激活时诊断寄存器 246 的位 14 会置 1。
限制信号生成：每个从 PROCONTROL-PS 总线接收的模拟值最多可生成 4 个限制信号，限值电报写入站总线发送共享内存中模拟寄存器后的寄存器，最多可设置 3 个值，如实际限值、滞后值、最大 / 最小值选择，滞后值有 HY1 =0.39% 、HY2 =1.56% 、HY3 =3.12% 、HY4 =6.25% 。
地址与通信
地址设置：站总线地址与安装位置有关，且只能插入偶数编号模块地址；PROCONTROL-PS 总线模块需特定地址，由地址开关 S2 和 S3 设置，输入模块地址不能重复。
数据通信：根据用户编程，站总线接收的数据电报可同时输出到多个 PROCONTROL-PS 总线输出地址。
工作模式与诊断报警
工作模式：通过 S1 开关设置信号输出、事件处理时间、干扰信号处理等功能。
诊断报警：模块前面的发光二极管用于指示干扰等状态，如 ST 指示模块和数据传输的所有干扰，STEA 稳定发光表示 PROCONTROL-PS 总线或接口干扰，闪烁有特定含义；模块内部有多种诊断功能，如总线功能测试、微处理器互检等，诊断信息存储在诊断寄存器中，可发送电报包含诊断寄存器数据。
技术数据：工作电压 24V，电流消耗 0.5A，功耗 12W，有 SS（与站总线）、SEA（与 PROCONTROL-PS 总线）标准接口。
