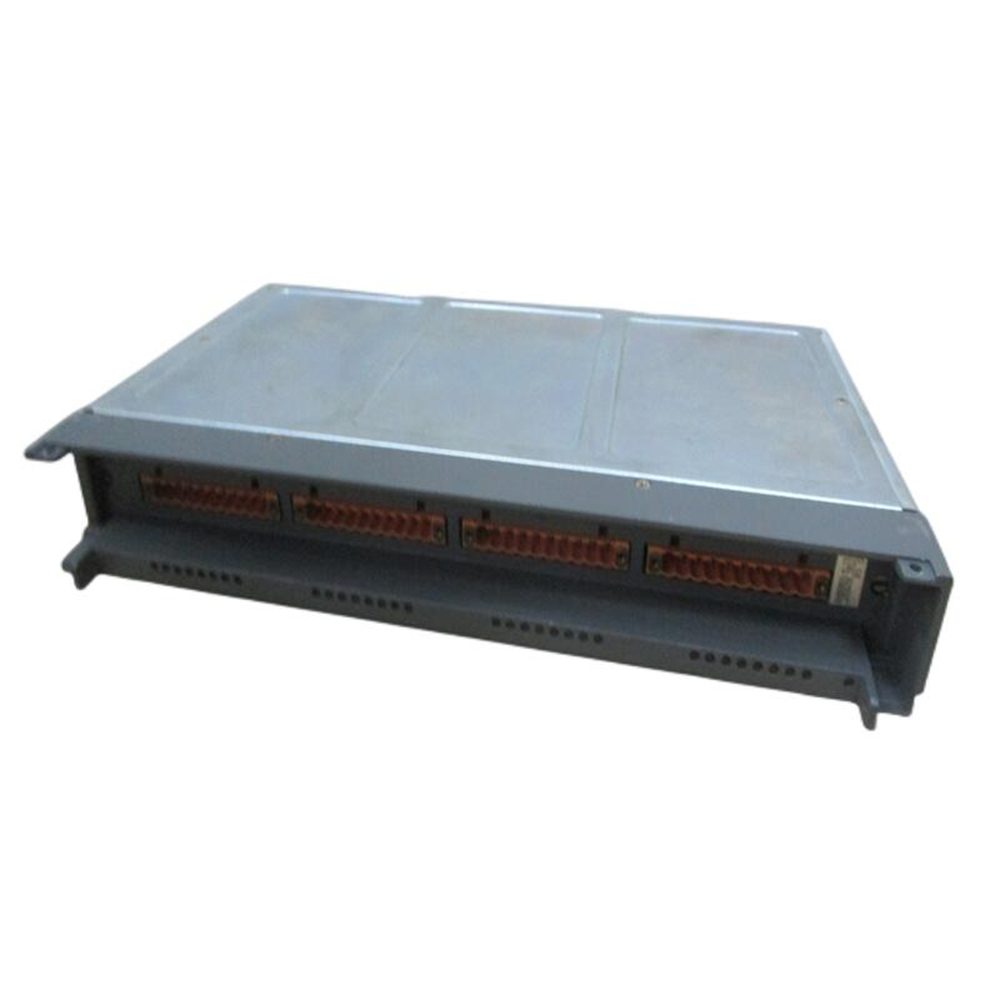

ABB DDO02 Industrial Digital Output Module 工业数字输出模块
DDO02 数字输出模块最多可提供 16 个 CH-2-CH 隔离晶体管型 24 至 48 VDC 输出信号。该模块的集电极开路输出能够灌入或灌出高达 250 mADC 的电流。
DDO02 模块的功能还包括短路检测、状态指示和过流保护。
FC 221（I/O 设备定义）设置 DO 模块的工作参数，每个输出通道通过 FC 225（数字输出通道）进行配置，以设置独立的输出通道参数，如报警状态设置、与控制器失去通信时的默认状态等。
功能和优点
支持 16 个独立的 CH-2-CH 隔离 DI 通道：
24 至 48 VDC 晶体管型 DO 信号
模块可汇入或汇出高达 250 mADC 的 I/O 电流
短路检测、状态指示和过流保护。
模块前面板上有输出状态 LED 指示灯
电隔离 1500 V，最长 1 分钟
技术规格
型号：DDO02
输出通道数量：16 个
输出信号类型：24VDC（可配置为干接点 / 湿接点输出
单通道输出电流：1A
通信接口：双 rs-485、双以太网接口
支持通信协议：Modbus RTU、Modbus TCP、PROFINET、EtherNet/IP 等
分辨率：12 位
工作温度范围：-40℃至 + 85℃
湿度范围：5% 至 95%（无冷凝
防护等级：IP65
尺寸：22厘米×6厘米×35厘米
重量：2.1kg
使用注意事项
安装与接线：安装时需确保模块安装位置牢固，避免剧烈振动和冲击。严格按照接线图进行电源和信号线连接，使用符合规格的线缆，并做好屏蔽接地处理，防止电磁干扰影响信号传输。对于大功率负载设备，需确认线缆载流量满足要求，避免过载引发安全隐患。
参数配置与调试：在投入使用前，务必根据实际应用需求，通过编程软件对模块参数进行准确配置。调试过程中，逐步检查每个输出通道的功能，观察设备动作是否符合预期。可通过模拟故障场景，测试双冗余通信接口的切换功能，确保通信系统的可靠性。
日常维护与保养：定期对模块进行清洁，使用干燥无尘的软布擦拭表面灰尘和污垢，防止灰尘积累影响散热和电气性能。检查模块的连接线缆是否有破损、老化现象，及时更换受损线缆。关注模块状态指示灯，若出现异常闪烁或报警提示，需及时查阅故障代码手册，采取相应的维修措施
