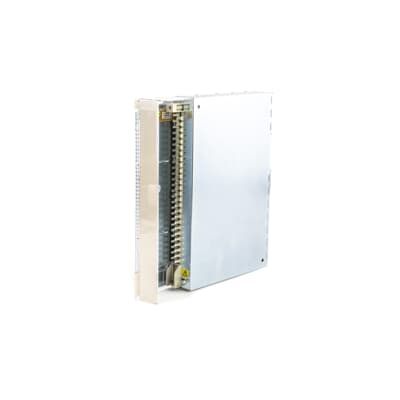

ABB AI625模拟输入模块
产品定位
ABB AI625 Analog Input 16ch, 12 Bit, 4-20 mA 是一款专为工业自动化数据采集设计的 16 通道模拟输入模块，专注于将 4 - 20mA 标准模拟电流信号转换为数字信号，为 PLC、DCS 等控制系统提供精准数据支撑，广泛应用于电力、化工、制造业等需要实时监测模拟量数据的工业场景，是实现工业自动化精准控制与高效管理的重要组件。
核心技术参数
（一）通道与信号参数
通道数量：具备 16 个独立模拟输入通道，可同时采集 16 路 4 - 20mA 模拟电流信号，满足多参数同步监测需求，适用于复杂工业系统的多节点数据采集。
信号类型：仅支持 4 - 20mA 电流信号输入，该信号具有抗干扰能力强、传输距离远等优势，常用于工业现场传感器信号传输，如压力传感器、流量传感器等设备的信号采集 。
分辨率：采用 12 位分辨率，能够将输入信号转换为 4096（2^12）个离散数字值，测量精度可达满量程的 ±0.1%，确保数据采集的准确性，可有效捕捉信号细微变化 。
（二）性能参数
采样速率：每个通道采样速率达 500Hz，可快速响应信号变化，对于动态变化的模拟量（如管道内实时流量波动）能及时采集数据，为控制系统提供实时数据支持 。
输入阻抗：输入阻抗小于 250Ω，符合 4 - 20mA 电流回路标准要求，确保信号传输过程中电流稳定，减少信号衰减和干扰影响 。
隔离特性：通道间及通道与系统间采用电气隔离设计，隔离电压达 500V AC，有效防止信号串扰和电气故障蔓延，提升系统稳定性与安全性，尤其适用于电磁环境复杂的工业现场 。
（三）通信与接口参数
通信协议：支持 Modbus RTU、Profibus DP 等主流工业通信协议，方便与不同品牌控制器（如 ABB、西门子、施耐德等 PLC）及上位机系统集成，实现数据快速传输与交互 。
通信接口：配备 RS485 接口（用于 Modbus RTU 通信）、DP 接口（用于 Profibus DP 通信），接口采用工业级设计，具备良好的抗干扰能力，支持远距离通信，确保数据稳定传输 。
接线方式：采用可拆卸式端子排接线，每个通道对应独立接线端子，标识清晰，便于安装、调试与维护，支持热插拔操作，可在系统运行时更换模块，减少停机时间 。
（四）机械与环境参数
尺寸与安装：采用紧凑型设计，宽度仅 25mm（标准导轨安装规格），节省控制柜空间。支持 35mm DIN 导轨安装，安装过程简便，可与其他模块并排安装，实现系统灵活扩展 。
防护等级：防护等级为 IP20，适用于安装在室内控制柜等防护环境良好的场所，可防止直径大于 12mm 的固体异物进入，避免灰尘堆积影响模块性能 。
工作环境：工作温度范围 - 40℃ - 70℃，存储温度 - 40℃ - 85℃，能适应恶劣工业环境；相对湿度 5% - 95%（无冷凝），具备防潮能力，在高温、低温、潮湿等环境下仍可稳定运行 。
技术优势
（一）高精度数据采集
精准信号转换：凭借 12 位高分辨率与先进 A/D 转换技术，能精准将 4 - 20mA 模拟信号转换为数字信号，配合自动校准功能，可定期修正测量误差，确保长期运行精度稳定，为工业控制提供可靠数据基础 。
低噪声设计：内置数字滤波算法，可有效抑制信号中的高频噪声与干扰，通过软件配置可选择不同滤波强度，如均值滤波、中值滤波等，使采集数据平滑稳定，适用于对信号质量要求高的应用场景 。
（二）高可靠性运行
冗余与故障诊断：部分型号支持冗余配置，主模块故障时备用模块自动切换，保障系统不间断运行；内置自诊断功能，实时监测电源、通信、通道状态，出现故障时通过指示灯与通信协议快速反馈，便于快速定位修复 。
抗干扰能力：采用多层电路板布局与屏蔽技术，结合隔离设计，有效抵御工业现场电磁干扰、电网波动等影响，在冶金、化工等高电磁环境中仍能稳定工作，降低系统故障率 。
（三）灵活易用特性
便捷配置管理：配套专用配置软件，通过图形化界面可快速设置通道参数（如量程、滤波方式、报警阈值），支持批量配置，提高调试效率；支持在线修改参数，无需中断系统运行 。
系统兼容性强：标准化通信协议与接口设计，可无缝集成到各类工业自动化系统中，无论是新建项目还是对现有系统升级改造，均可快速接入，降低系统集成成本与难度 。
应用领域
（一）电力行业
变电站监控：用于采集电力设备电流、电压、功率等模拟量数据，通过 4 - 20mA 信号传输至监控系统，实时监测变电站运行状态，及时发现过载、短路等异常情况，保障电力系统安全稳定运行 。
发电厂控制：在火力、水力发电厂中，采集锅炉压力、蒸汽流量、发电机电流等参数，为 DCS 系统提供数据，实现发电过程精准控制，优化能源利用效率 。
（二）化工行业
生产过程监测：连接压力传感器、温度传感器、液位传感器等设备，采集反应釜压力、温度，管道流量等数据，实时监控化工生产过程，确保反应条件稳定，防止因参数异常引发安全事故 。
环保监测：用于监测化工企业废水、废气处理环节的关键指标，如废水 pH 值、COD 含量，废气污染物浓度等，为环保监管提供数据支持，确保企业达标排放 。
（三）制造业
自动化生产线：在汽车制造、电子装配等生产线中，采集机械手臂扭矩、传送带张力、设备温度等模拟量，实现生产线运行状态实时监控与故障预警，提高生产效率与产品质量 。
质量检测：连接检测设备，采集产品尺寸、重量、表面粗糙度等模拟信号，通过数据分析判断产品质量，实现自动化质量检测，减少人工检测误差与成本 。
注意事项
（一）安装与接线
环境要求：应安装于干燥、通风、无腐蚀性气体的控制柜内，远离强电磁干扰源与热源，确保模块正常运行环境温度与湿度符合要求 。
接线规范：使用屏蔽双绞线连接 4 - 20mA 信号源，屏蔽层可靠接地；遵循端子排标识正确接线，区分电源正负极与信号输入通道；避免与动力线缆并行敷设，防止电磁干扰 。
（二）使用与维护
参数设置：使用配置软件设置参数前，需确认信号源量程与模块设置一致；定期检查报警阈值设置，确保异常情况及时响应 。
日常维护：定期清理模块表面灰尘；检查指示灯状态判断运行是否正常；根据使用频率与环境条件，每 1 - 2 年对模块进行校准，保证测量精度 。
其他型号对比与补充
（一）性能升级型号
ABB AI635：同样 16 通道设计，但分辨率提升至 16 位，测量精度达 ±0.05% F.S.，采样速率提高至 1000Hz，适用于对精度和实时性要求极高的科研、精密加工等领域 。
ABB AI645：通道数量扩展至 32 个，满足大规模数据采集需求，支持更多传感器接入，适用于大型工厂综合自动化监控系统 。
（二）功能扩展型号
ABB AI625 - HART：在 AI625 基础上增加 HART 通信协议支持，可与 HART 智能仪表通信，实现仪表参数远程配置与诊断，适用于石油、天然气等需要深度仪表管理的行业 。
ABB AI625 - Isolated：增强隔离性能，隔离电压提升至 1000V AC，进一步提高系统抗干扰能力，适用于电磁环境复杂、对安全性要求高的特殊工业场景 。
