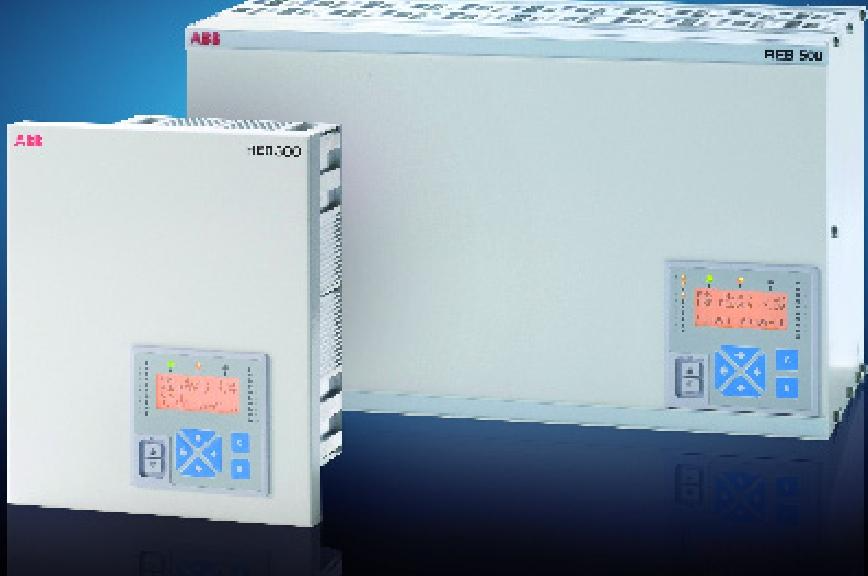

ABB REB500 分布式母线保护
产品概述：REB500 是用于中压（MV）、高压（HV）和超高压（EHV）母线高速、选择性保护的数字式母线保护装置，REB500sys 在此基础上集成了线路和变压器保护功能，适用于多种母线配置和供电系统。
主要特性：采用低阻抗母线保护技术，具备双独立测量标准，相相测量，对电流互感器（CT）性能要求低，抗 CT 饱和能力强。有集中式、分布式和混合式安装方式，通过光纤连接，数据传输抗干扰性强，易于扩展。拥有用户友好的 PC 人机界面（HMI），全面的自我监测功能，集成事件和扰动记录，备件需求少，支持多种通信协议。
应用场景：适用于 50Hz、60Hz 和 16.7Hz 的 MV、HV 和 EHV 变电站，可保护各种母线配置及线路和变压器馈线。能检测多种故障类型，根据不同网络电压等级和保护理念，可简化或优化保护方案。
系统设计：由间隔单元（500BU03）和中央单元（500CU03）组成。间隔单元负责数据采集、预处理、控制和间隔保护功能，具备电气绝缘，可独立运行，有多种模拟输入和二进制 I/O 配置；中央单元作为系统管理器，负责系统配置、数据处理和通信控制，模块具备即插即用功能。
功能介绍：母线保护基于稳定差流测量和方向电流比较算法，能快速准确检测故障。还具备断路器失灵保护、末端故障保护、过流保护等多种功能，可通过多种判据和逻辑确保保护动作的可靠性和选择性。事件和扰动记录功能可详细记录系统运行数据，通信接口支持多种协议，便于与变电站监控系统集成。
技术数据：对光纤电缆、隔离器辅助触点、断路器复制品和主 CT 等有明确要求。产品在温度、气候、电磁兼容性等方面满足相关标准，具备详细的硬件和软件模块技术参数，如模拟输入、二进制 I/O、辅助电源等。
连接图与安装：提供中央单元和间隔单元的连接图，展示了各种输入输出接口的连接方式。产品有不同的安装版本，间隔单元和中央单元的尺寸、重量等机械设计参数明确，柜体安装也有相应的规格和要求。
